SITECO Connect 11
SITECO Connect for indoor use unlocks the full potential of your lighting system. Sensor-based control saves energy and extends luminaire service life through targeted dimming. In turn, increasing illuminance as needed creates greater visibility and safety when necessary. Lighting management systems automate control, create transparency, and optimize operations, allowing you to focus on what matters most.
SITECO Connect 11 controls lighting as needed via sensors, allows flexible groups and scenes, checks self-contained emergency luminaires, offers central monitoring and analysis, and can be seamlessly integrated into building management systems via standardized interfaces.
Vrste izdelkov
SITECO Connect 11
Uvod v družino izdelkov
Osnovni podatki
Opis osnovni paket S/D; osnovni paket M/D; osnovni paket S/P; osnovni paket M/P; terminal DALI-2; vhodni terminal; izhodni terminal; terminal za merjenje moči; K-bus spenjača; podaljšanje nastavljeno; nadgradnja nadzorne omare; Switch; podaljšana plošča; usmerjevalnik za oddaljeno vzdrževanje LTE
Oprema 1…15 DALI sistema; 1…40 DALI sistema; 1x Ethernet vodilo vodila, 1x terminal konca vodila, 1x nadzorni komplet za namestitev; vnaprej sestavljena razdelilna omarica sistema z napajalnikom in kabelskimi uvodnicami; PC z zaslonom na dotik; PC za DIN letev
Posebnosti
Konfiguracijski in podatkovni listi
- basic package M/D for controlling max. 40 DALI lines; including 1x DIN rail PC, 1x DALI-2 terminal, 1x power supply, 1x fuse, 1x license pre-installed
- basic package S/D for controlling max. 15 DALI lines; including 1x DIN rail PC, 1x DALI-2 terminal, 1x power supply, 1x fuse, 1x license pre-installed
- basic package S/P for controlling max. 15 DALI lines; including 1x touch panel PC, 1x DALI-2 terminal, 1x power supply, 1x fuse, 1x license pre-installed
- basic package M/P for controlling max. 40 DALI lines; including 1x touch panel PC, 1x DALI-2 terminal, 1x power supply, 1x fuse, 1x license pre-installed
- per DALI terminal: max. 250mA power supply
- per DALI terminal: max. 64 ECG and 64 sensor addresses
- DALI-2 terminal: DALI-2 certified according to parts 101, 103, 303 and 304
- input terminal: for recording max. 8 binary control signals
- output terminal: for switching max. 8 actuators
- power measurement terminal: for connecting external current transformers
- extension set: extension to the basic package for each additional sub-distribution. Set consisting of 1x power supply, 1x fuse, 1x bus coupler, 1x end terminal
- control cabinet upgrade: prefabricated system distributor with power supply and screw connections, fully installed and wired; in combination with a touch panel PC, this is installed in the control cabinet door; only in combination with basic packages

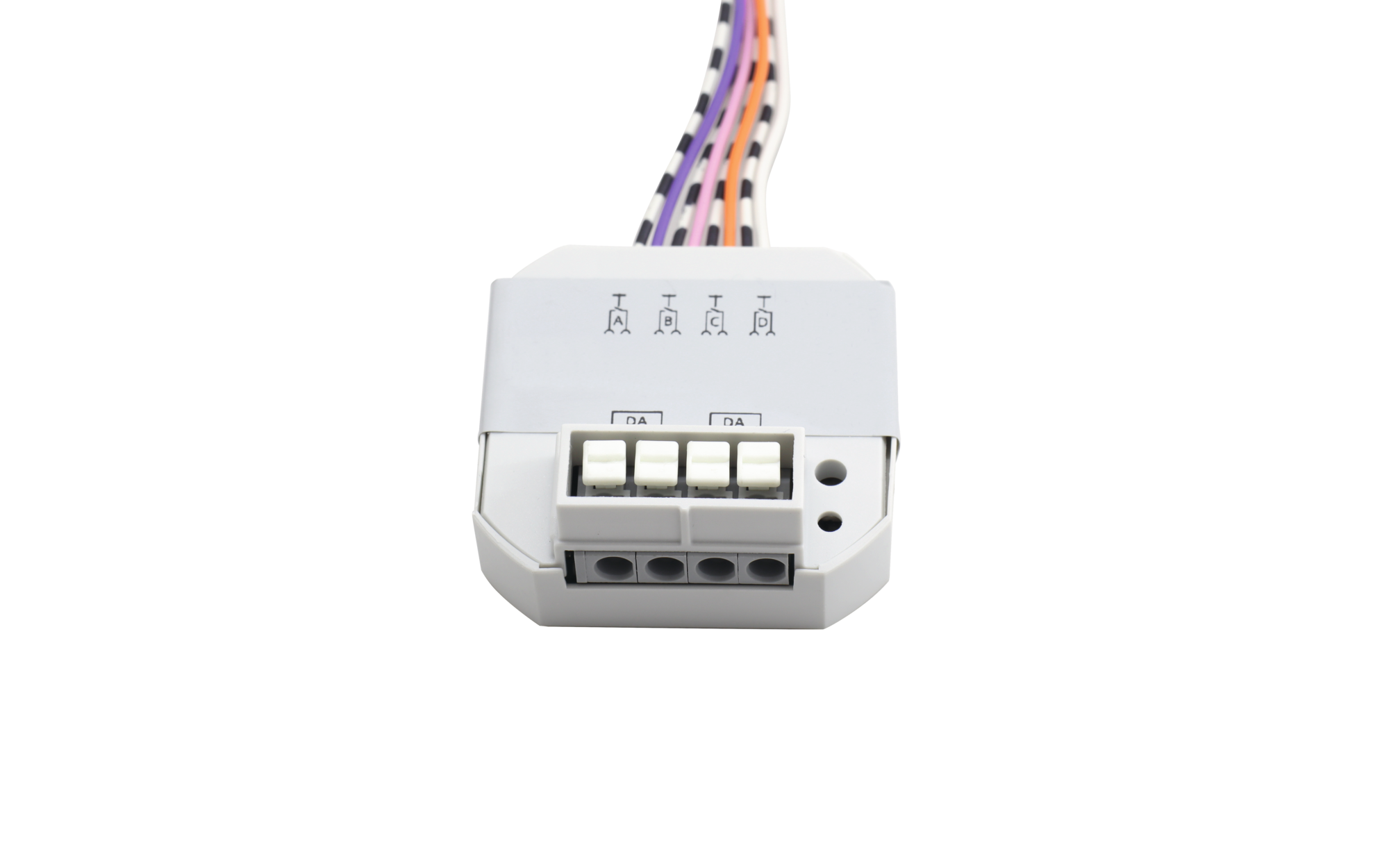

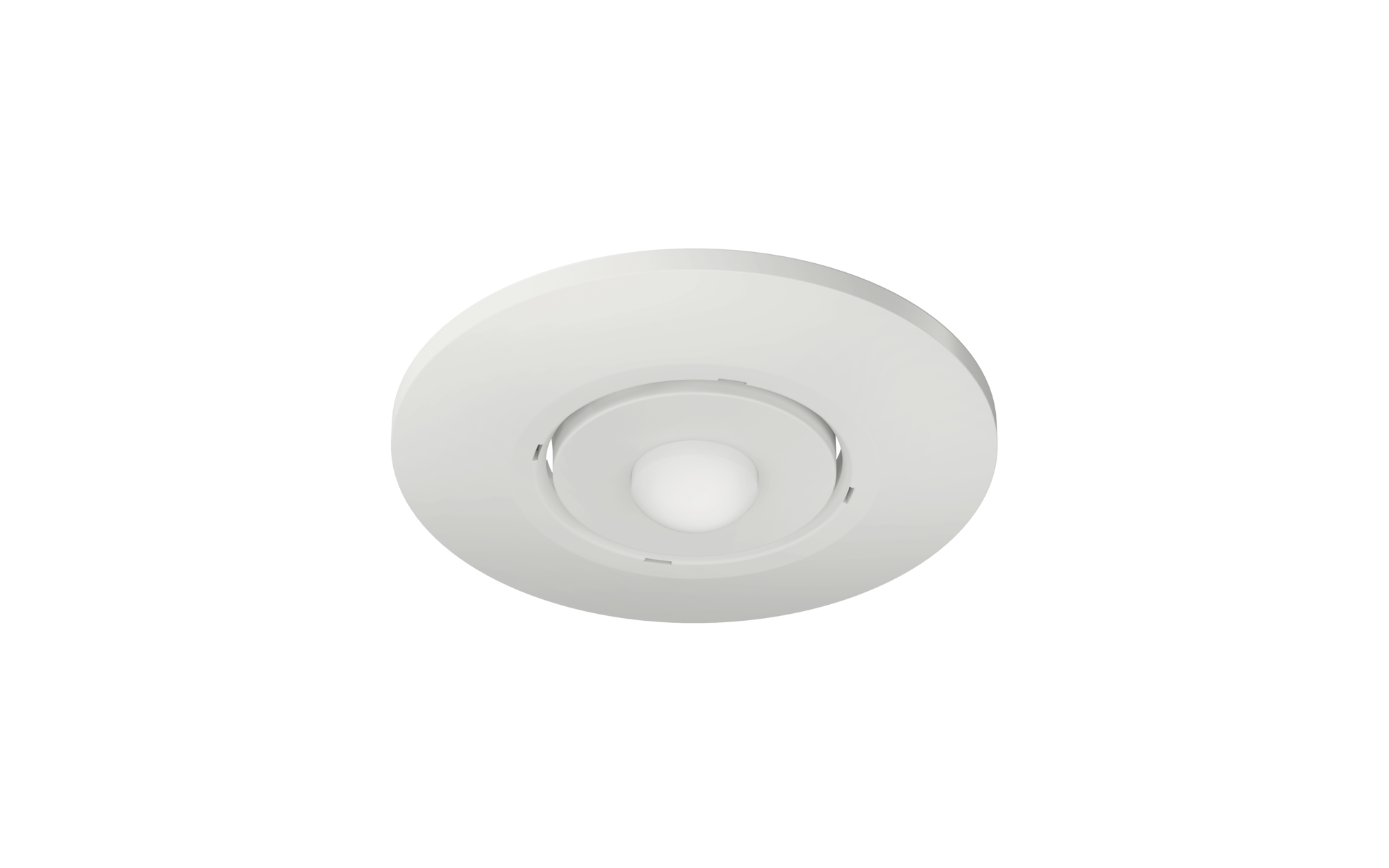

- compatible DALI-2 sensors and DALI-2 push button couplers see "SITECO Connect DALI-2 components"
Rezultate
osnovni paket S/P
| Oprema | Upravljanje | Mesto montaže | Masa (kg) |
|---|---|---|---|
| 1..15 DALI sistema, PC z zaslonom na dotik | DALI 2 | v el. razdelilcu | 0,9 |
osnovni paket M/P
| Oprema | Upravljanje | Mesto montaže | Masa (kg) |
|---|---|---|---|
| 1..40 DALI sistema, PC z zaslonom na dotik | DALI 2 | v el. razdelilcu | 0,9 |
osnovni paket S/D
| Oprema | Upravljanje | Mesto montaže | Masa (kg) |
|---|---|---|---|
| 1..15 DALI sistema, PC za DIN letev | DALI 2 | v el. razdelilcu | 0,6 |
osnovni paket M/D
| Oprema | Upravljanje | Mesto montaže | Masa (kg) |
|---|---|---|---|
| 1..40 DALI sistema, PC za DIN letev | DALI 2 | v el. razdelilcu | 0,6 |
usmerjevalnik za oddaljeno vzdrževanje LTE
| Oprema | Upravljanje | Mesto montaže | Masa (kg) |
|---|---|---|---|
| v el. razdelilcu | 0,1 |
terminal DALI-2
| Oprema | Upravljanje | Mesto montaže | Masa (kg) |
|---|---|---|---|
| DALI 2 | v el. razdelilcu | 0,1 |
vhodni terminal
| Oprema | Upravljanje | Mesto montaže | Masa (kg) |
|---|---|---|---|
| v el. razdelilcu | 0,1 |
izhodni terminal
| Oprema | Upravljanje | Mesto montaže | Masa (kg) |
|---|---|---|---|
| v el. razdelilcu | 0,1 |
terminal za merjenje moči
| Oprema | Upravljanje | Mesto montaže | Masa (kg) |
|---|---|---|---|
| v el. razdelilcu | 0,1 |
K-bus spenjača
| Oprema | Upravljanje | Mesto montaže | Masa (kg) |
|---|---|---|---|
| v el. razdelilcu | 0,1 |
podaljšanje nastavljeno
| Oprema | Upravljanje | Mesto montaže | Masa (kg) |
|---|---|---|---|
| 1x Ethernet vodilo vodila, 1x terminal konca vodila, 1x nadzorni komplet za namestitev | v el. razdelilcu | 0,1 |
nadgradnja nadzorne omare
| Oprema | Upravljanje | Mesto montaže | Masa (kg) |
|---|---|---|---|
| vnaprej sestavljena razdelilna omarica sistema z napajalnikom in kabelskimi uvodnicami | 0,1 |
Switch
| Oprema | Upravljanje | Mesto montaže | Masa (kg) |
|---|---|---|---|
| v el. razdelilcu | 0,3 |
podaljšana plošča
| Oprema | Upravljanje | Mesto montaže | Masa (kg) |
|---|---|---|---|
| PC z zaslonom na dotik | v stikalni omari | 0,9 |
osnovni paket S/P
Oznaka za naročilo: 5LZ930101GTIN (EAN): 4058352385913
| Oprema | 1..15 DALI sistema, PC z zaslonom na dotik |
|---|---|
| Upravljanje | DALI 2 |
| Mesto montaže | v el. razdelilcu |
| Masa (kg) | 0,9 |
osnovni paket M/P
Oznaka za naročilo: 5LZ930103GTIN (EAN): 4058352385937
| Oprema | 1..40 DALI sistema, PC z zaslonom na dotik |
|---|---|
| Upravljanje | DALI 2 |
| Mesto montaže | v el. razdelilcu |
| Masa (kg) | 0,9 |
osnovni paket S/D
Oznaka za naročilo: 5LZ930100GTIN (EAN): 4058352385906
| Oprema | 1..15 DALI sistema, PC za DIN letev |
|---|---|
| Upravljanje | DALI 2 |
| Mesto montaže | v el. razdelilcu |
| Masa (kg) | 0,6 |
osnovni paket M/D
Oznaka za naročilo: 5LZ930102GTIN (EAN): 4058352385920
| Oprema | 1..40 DALI sistema, PC za DIN letev |
|---|---|
| Upravljanje | DALI 2 |
| Mesto montaže | v el. razdelilcu |
| Masa (kg) | 0,6 |

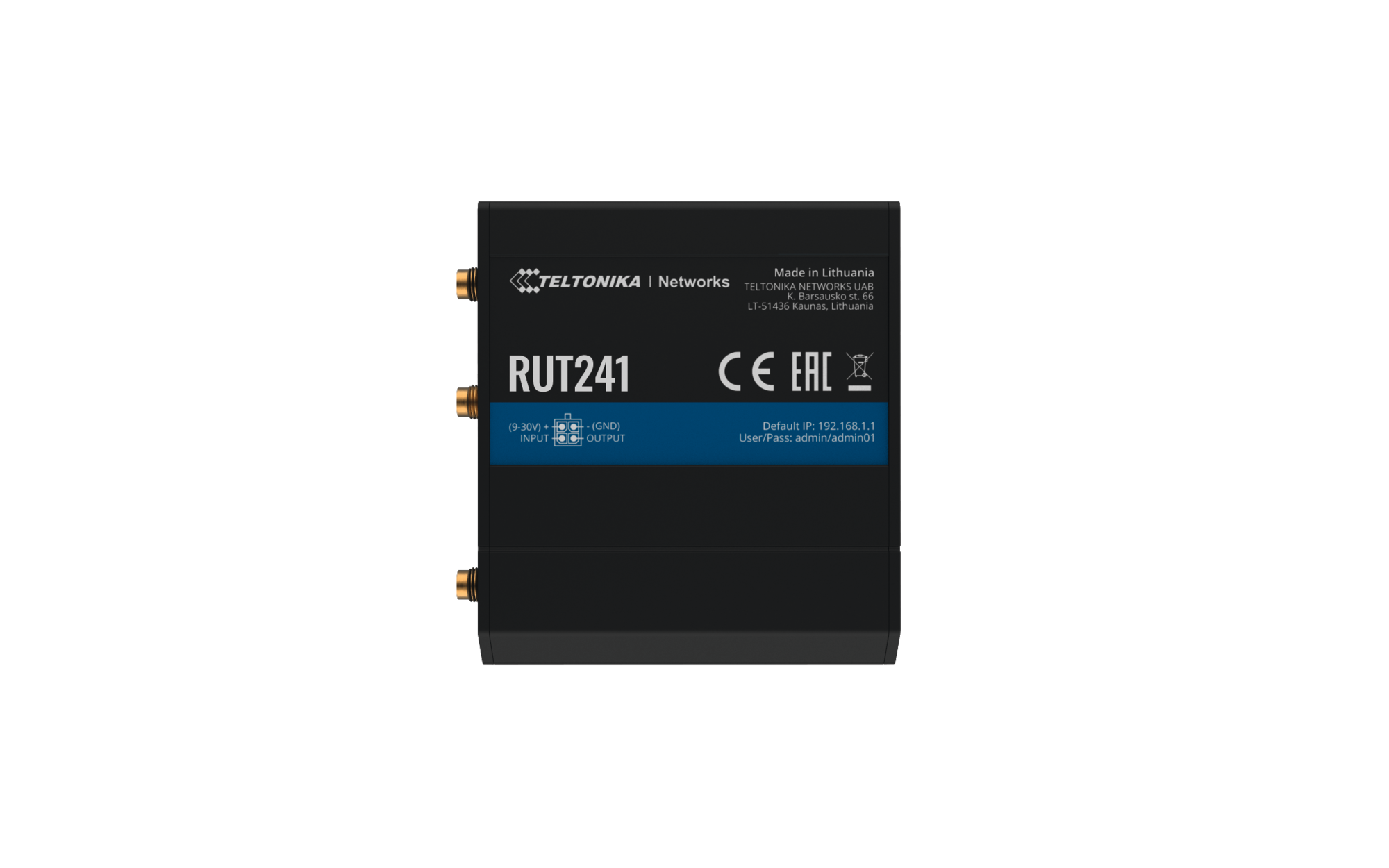

usmerjevalnik za oddaljeno vzdrževanje LTE
Oznaka za naročilo: 5LZ930REM1GTIN (EAN): 4069025335197
| Oprema | |
|---|---|
| Upravljanje | |
| Mesto montaže | v el. razdelilcu |
| Masa (kg) | 0,1 |
terminal DALI-2
Oznaka za naročilo: 5LZ930200GTIN (EAN): 4058352385944
| Oprema | |
|---|---|
| Upravljanje | DALI 2 |
| Mesto montaže | v el. razdelilcu |
| Masa (kg) | 0,1 |
vhodni terminal
Oznaka za naročilo: 5LZ930201GTIN (EAN): 4058352385951
| Oprema | |
|---|---|
| Upravljanje | |
| Mesto montaže | v el. razdelilcu |
| Masa (kg) | 0,1 |
izhodni terminal
Oznaka za naročilo: 5LZ930202GTIN (EAN): 4058352385968
| Oprema | |
|---|---|
| Upravljanje | |
| Mesto montaže | v el. razdelilcu |
| Masa (kg) | 0,1 |
terminal za merjenje moči
Oznaka za naročilo: 5LZ930203GTIN (EAN): 4058352386682
| Oprema | |
|---|---|
| Upravljanje | |
| Mesto montaže | v el. razdelilcu |
| Masa (kg) | 0,1 |
K-bus spenjača
Oznaka za naročilo: 5LZ930206GTIN (EAN): 4058352385999
| Oprema | |
|---|---|
| Upravljanje | |
| Mesto montaže | v el. razdelilcu |
| Masa (kg) | 0,1 |
podaljšanje nastavljeno
Oznaka za naročilo: 5LZ930300GTIN (EAN): 4058352386002
| Oprema | 1x Ethernet vodilo vodila, 1x terminal konca vodila, 1x nadzorni komplet za namestitev |
|---|---|
| Upravljanje | |
| Mesto montaže | v el. razdelilcu |
| Masa (kg) | 0,1 |

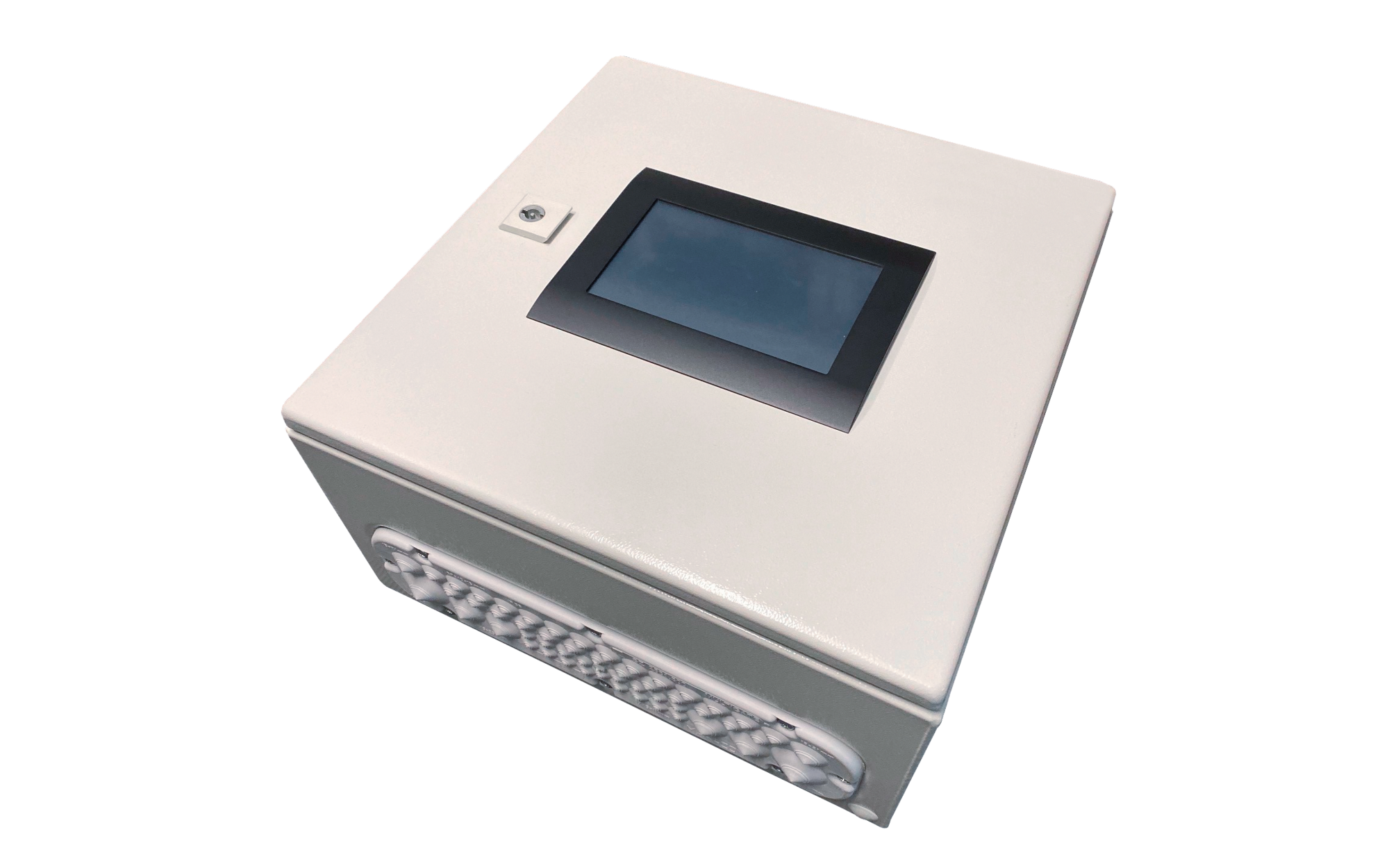

nadgradnja nadzorne omare
Oznaka za naročilo: 5LZ930301GTIN (EAN): 4058352386019
| Oprema | vnaprej sestavljena razdelilna omarica sistema z napajalnikom in kabelskimi uvodnicami |
|---|---|
| Upravljanje | |
| Mesto montaže | |
| Masa (kg) | 0,1 |
Switch
Oznaka za naročilo: 5LZ930302GTIN (EAN): 4058352386026
| Oprema | |
|---|---|
| Upravljanje | |
| Mesto montaže | v el. razdelilcu |
| Masa (kg) | 0,3 |
podaljšana plošča
Oznaka za naročilo: 5LZ930304GTIN (EAN): 4058352386040
| Oprema | PC z zaslonom na dotik |
|---|---|
| Upravljanje | |
| Mesto montaže | v stikalni omari |
| Masa (kg) | 0,9 |
