Licross® 11/21 sensors with DALI2 interface

ProducttypesConfiguration & Datasheets

Notre système de bandeau lumineux Licross® est l’aboutissement de 45 années d’expérience dans les bandeaux lumineux « Made in Germany ». Notre concept répond à tous les besoins grâce à une grande variété d’éléments d’éclairage et à des fonctions additionnelles qui garantissent une flexibilité et une durabilité maximales. Équipé de 14 conducteurs, le système de rails prend actuellement une place centrale dans l’infrastructure des bâtiments et s’adapte à une multitude d’utilisations, présentes comme futures. Les luminaires offrent des technologies d’éclairage exceptionnelles fonctionnant jusqu’à 200lm/W pour limiter les coûts d’exploitation, ainsi qu’une technologie optique SITECO pour offrir des conditions visuelles optimales. Nous proposons une multitude d’extensions allant des capteurs jusqu’aux purificateurs d’air UVC, pour ouvrir une large gamme d’applications au-delà de l’éclairage et créer une valeur ajoutée supplémentaire.

for office, classroom and training room

Intro to Productfamily

Data

Équipement esclave

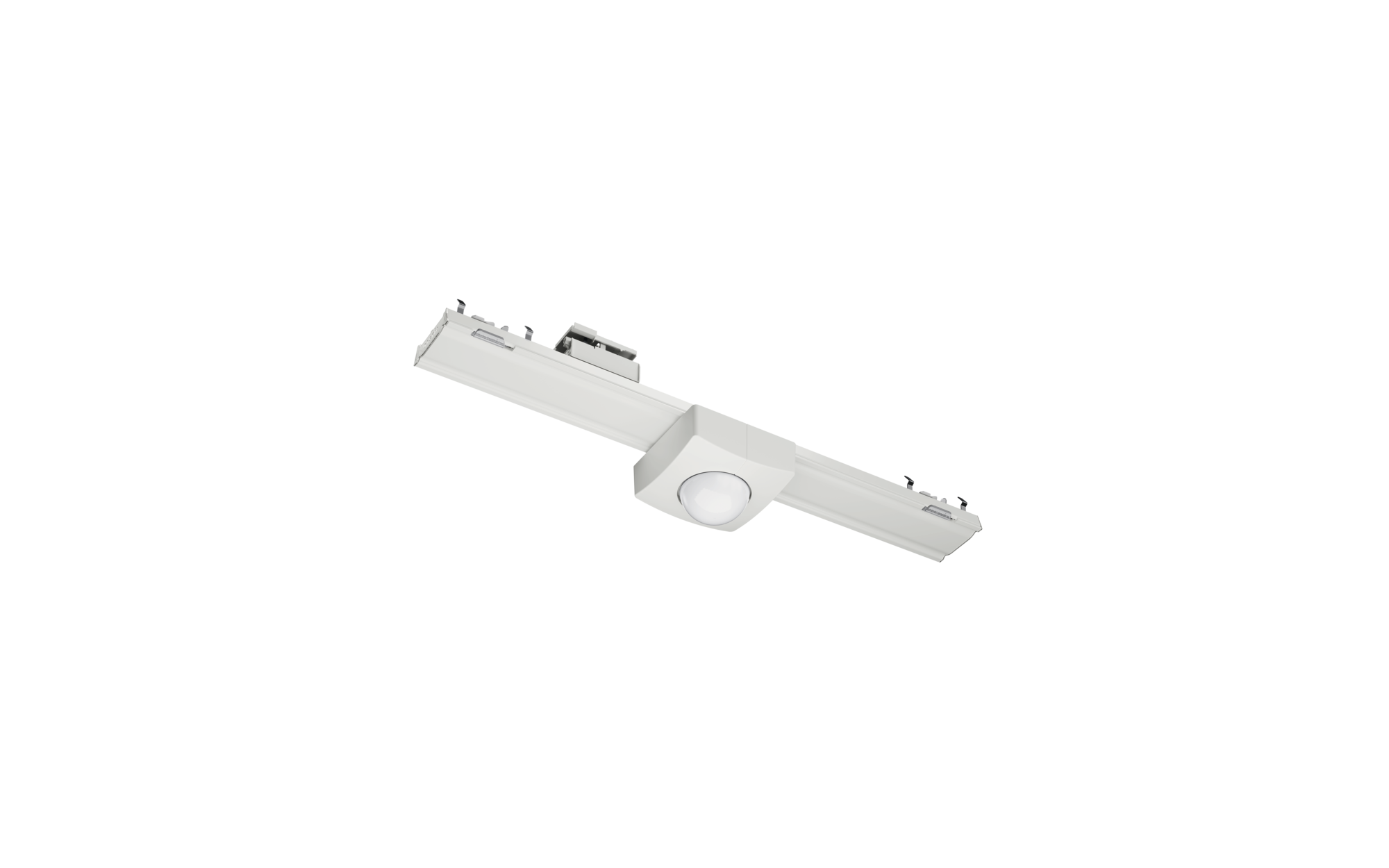

Désignation module de capteur PC3-S

Specials

Quick and tool-free installation in the Licross® trunking rail
DALI2 standard guarantees future safety through an open interface and flexibility in the event of later changes
Any connection to SITECO Connect 11 and 22 or to any other LMS or BMS system with a certified DALI2 interface according to part 101, 103, 303 and 304
Multi-sensor with very high detection quality guarantees reliable detection of large areas with few sensors. With one sensor, up to 16m² can be detected depending on presence
Square detection area enables reliable detection - even in every corner of the room
Sensor planning in Relux saves time and gives you the security of planning sensor detection correctly

Configuration & Datasheets

  • lors de l’établissement du contact avec la ligne DALI 1, convient pour un câblage à partir de 7 conducteurs
  • with 14-core wiring, tapping between DALI line 1 and DALI line 2 can be slided tool-free
  • DALI2 certified according to part 101,103,303,304
  • DALI current I= 4mA
  • light sensor opening angle α/2 = 45°
  • presence and movement sensors: see range diagram

Results

Licross® Trunking, esclave, blanc

N° de commande: 56TL1MDSPC3AGTIN (EAN): 4058352407615
DésignationDomaine d'applicationHauteur de poseDimension (mm)ta
module de capteur PC3-Sbureaux, couloir, salle de classe, pour cages d'escalier, pour salles de réunion2,5..5m300x660..+40°C

Licross® Trunking, esclave, noir

N° de commande: 56TL3MDSPC3AGTIN (EAN): 4058352407639
DésignationDomaine d'applicationHauteur de poseDimension (mm)ta
module de capteur PC3-Sbureaux, couloir, salle de classe, pour cages d'escalier, pour salles de réunion2,5..5m300x660..+40°C

Licross® Trunking, esclave, argent

N° de commande: 56TL6MDSPC3AGTIN (EAN): 4058352407653
DésignationDomaine d'applicationHauteur de poseDimension (mm)ta
module de capteur PC3-Sbureaux, couloir, salle de classe, pour cages d'escalier, pour salles de réunion2,5..5m300x660..+40°C

Licross® Trunking, esclave, blanc

N° de commande: 56TL1MDSPC3AGTIN (EAN): 4058352407615

Désignationmodule de capteur PC3-S
Domaine d'applicationbureaux, couloir, salle de classe, pour cages d'escalier, pour salles de réunion
Hauteur de pose2,5..5m
Dimension (mm)300x66
ta0..+40°C

Licross® Trunking, esclave, noir

N° de commande: 56TL3MDSPC3AGTIN (EAN): 4058352407639

Désignationmodule de capteur PC3-S
Domaine d'applicationbureaux, couloir, salle de classe, pour cages d'escalier, pour salles de réunion
Hauteur de pose2,5..5m
Dimension (mm)300x66
ta0..+40°C

Licross® Trunking, esclave, argent

N° de commande: 56TL6MDSPC3AGTIN (EAN): 4058352407653

Désignationmodule de capteur PC3-S
Domaine d'applicationbureaux, couloir, salle de classe, pour cages d'escalier, pour salles de réunion
Hauteur de pose2,5..5m
Dimension (mm)300x66
ta0..+40°C

Mandatory accessory

Désignationcontrôleur, contrôle central, avec fil, 6 TEUE1 piècePds (kg)0,2Prix (CHF)2503,00N° de commande: 5LZ904712AGTIN (EAN): 4058352548448Show details
Désignationpack de base S/D, PC sur rail DIN avec processeur ARM Cortex™ A8 1 GHz, encastré, dans un répartiteur électriqueUE1 piècePds (kg)0,6Prix (CHF)5396,00N° de commande: 5LZ930100GTIN (EAN): 4058352385906Show details
Désignationpack de base S/P, PC Touch Panel 7" avec ARM Cortex-A8, écran TFT 7", encastré, dans un répartiteur électrique, avec écran, noirUE1 piècePds (kg)0,9Prix (CHF)6667,00N° de commande: 5LZ930101GTIN (EAN): 4058352385913Show details
Désignationpack de base M/D, PC sur rail DIN avec Intel Atom® 1,47GHz, encastré, dans un répartiteur électriqueUE1 piècePds (kg)0,6Prix (CHF)7002,00N° de commande: 5LZ930102GTIN (EAN): 4058352385920Show details
Désignationpack de base M/P, PC Touch Panel 7" avec Intel Atom®, max. 4 cœurs, écran TFT 7", encastré, dans un répartiteur électrique, avec écran, noirUE1 piècePds (kg)0,9Prix (CHF)8753,00N° de commande: 5LZ930103GTIN (EAN): 4058352385937Show details
