Licross® 11/21 sensors with DALI2 interface

ProducttypesConfiguration & Datasheets

Notre système de bandeau lumineux Licross® est l’aboutissement de 45 années d’expérience dans les bandeaux lumineux « Made in Germany ». Notre concept répond à tous les besoins grâce à une grande variété d’éléments d’éclairage et à des fonctions additionnelles qui garantissent une flexibilité et une durabilité maximales. Équipé de 14 conducteurs, le système de rails prend actuellement une place centrale dans l’infrastructure des bâtiments et s’adapte à une multitude d’utilisations, présentes comme futures. Les luminaires offrent des technologies d’éclairage exceptionnelles fonctionnant jusqu’à 200lm/W pour limiter les coûts d’exploitation, ainsi qu’une technologie optique SITECO pour offrir des conditions visuelles optimales. Nous proposons une multitude d’extensions allant des capteurs jusqu’aux purificateurs d’air UVC, pour ouvrir une large gamme d’applications au-delà de l’éclairage et créer une valeur ajoutée supplémentaire.

sensor for shipping areas (5…14m)

Intro to Productfamily

Data

Équipement esclave
Désignation Sensor-Head PC5-S; Interface S

Specials

Multi-sensor for use in shipping areas
Multi-sensor with very high detection quality guarantees reliable detection of large areas with few sensors. With one sensor, up to 800m² can be detected depending on presence
Sensor specially developed for the application. Circular detection area
Basic energy-saving functions such as motion detection, daylight threshold value and fully automatic operation reduce energy costs and CO2 consumption
Inventory light deactivates the sensor function during the inventory period and controls the lights to 100% illuminance
Sensor planning in Relux saves time and gives you the security of planning sensor detection correctly

Configuration & Datasheets

  • lors de l’établissement du contact avec la ligne DALI 1, convient pour un câblage à partir de 7 conducteurs
  • with 14-core wiring, tapping between DALI line 1 and DALI line 2 can be slided tool-free
  • adaption to on-site conditions via 90° rotatable sensor interface
  • une unité de détection est composée d’une tête de capteur et d’une interface
  • DALI2 certified according to part 101,103,303,304
  • DALI current I= 6mA

Results

Licross® Interface, esclave

N° de commande: 56TL1FCSAGTIN (EAN): 4058352373880
DésignationDomaine d'applicationHauteur de poseChamp de détection de mouvementDimension (mm)ta
Interface Spour les espaces étroits, par ex. couloirs, pour rayonnages et stockage en hauteur, pour les espaces étroits, par ex. parkings couverts, pour les espaces à haut plafond, par ex. zones logistiques, pour cages d'escalier 500x96-20..+50°C

Siteco Connect Sensor-Head, esclave

N° de commande: 59US1HXSPC5AGTIN (EAN): 4058352363942
DésignationDomaine d'applicationHauteur de poseChamp de détection de mouvementDimension (mm)ta
Sensor-Head PC5-Spour les espaces à haut plafond, par ex. zones logistiques4..14mD max. 36m95x95-20..+50°C

Licross® Interface, esclave

N° de commande: 56TL1FCSAGTIN (EAN): 4058352373880

DésignationInterface S
Domaine d'applicationpour les espaces étroits, par ex. couloirs, pour rayonnages et stockage en hauteur, pour les espaces étroits, par ex. parkings couverts, pour les espaces à haut plafond, par ex. zones logistiques, pour cages d'escalier
Hauteur de pose
Champ de détection de mouvement

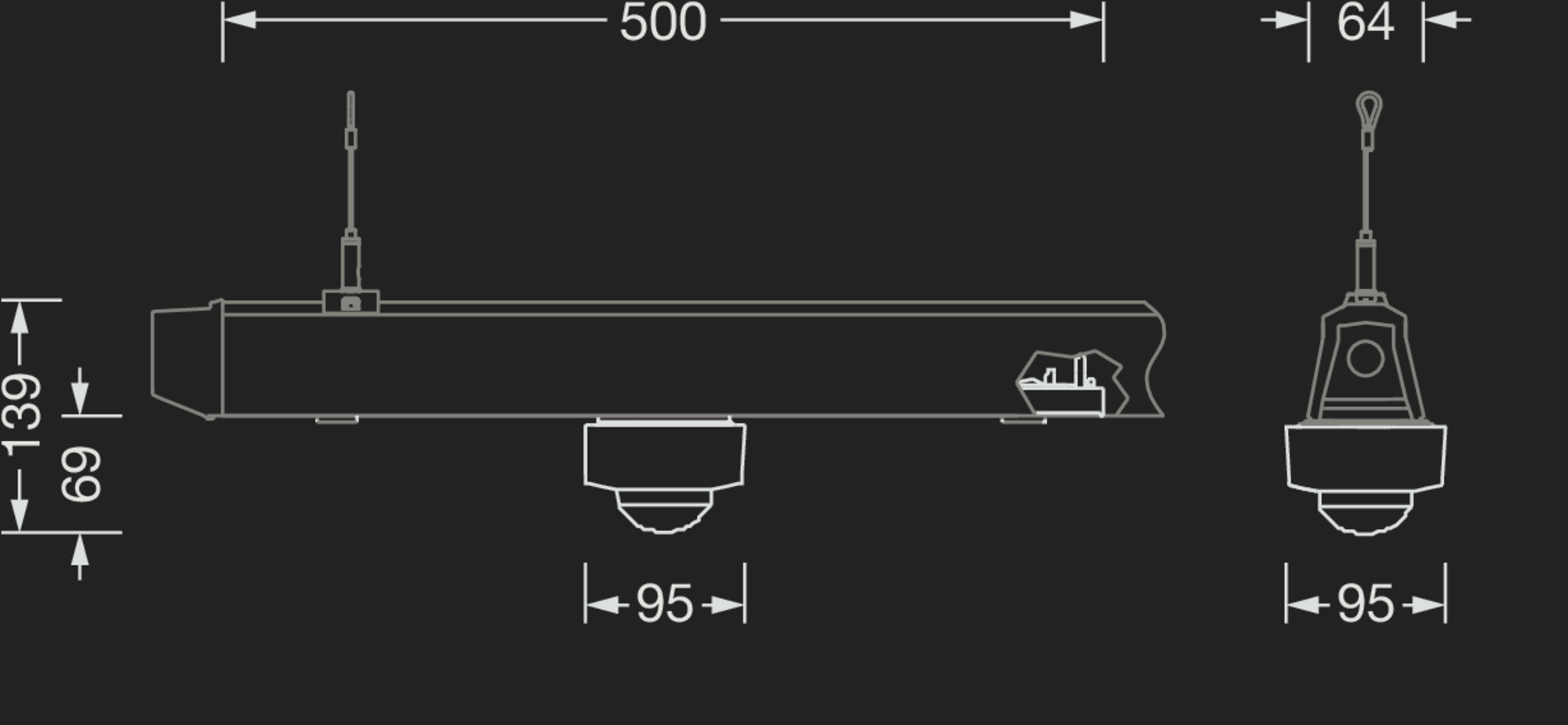

Dimension (mm)500x96
ta-20..+50°C

Siteco Connect Sensor-Head, esclave

N° de commande: 59US1HXSPC5AGTIN (EAN): 4058352363942

DésignationSensor-Head PC5-S
Domaine d'applicationpour les espaces à haut plafond, par ex. zones logistiques
Hauteur de pose4..14m
Champ de détection de mouvementD max. 36m
Dimension (mm)95x95
ta-20..+50°C

Mandatory accessory

Désignationcontrôleur, contrôle central, avec fil, 6 TEUE1 piècePds (kg)0,2Prix (CHF)2503,00N° de commande: 5LZ904712AGTIN (EAN): 4058352548448Show details
Désignationpack de base S/D, PC sur rail DIN avec processeur ARM Cortex™ A8 1 GHz, encastré, dans un répartiteur électriqueUE1 piècePds (kg)0,6Prix (CHF)5396,00N° de commande: 5LZ930100GTIN (EAN): 4058352385906Show details
Désignationpack de base S/P, PC Touch Panel 7" avec ARM Cortex-A8, écran TFT 7", encastré, dans un répartiteur électrique, avec écran, noirUE1 piècePds (kg)0,9Prix (CHF)6667,00N° de commande: 5LZ930101GTIN (EAN): 4058352385913Show details
Désignationpack de base M/D, PC sur rail DIN avec Intel Atom® 1,47GHz, encastré, dans un répartiteur électriqueUE1 piècePds (kg)0,6Prix (CHF)7002,00N° de commande: 5LZ930102GTIN (EAN): 4058352385920Show details
Désignationpack de base M/P, PC Touch Panel 7" avec Intel Atom®, max. 4 cœurs, écran TFT 7", encastré, dans un répartiteur électrique, avec écran, noirUE1 piècePds (kg)0,9Prix (CHF)8753,00N° de commande: 5LZ930103GTIN (EAN): 4058352385937Show details
