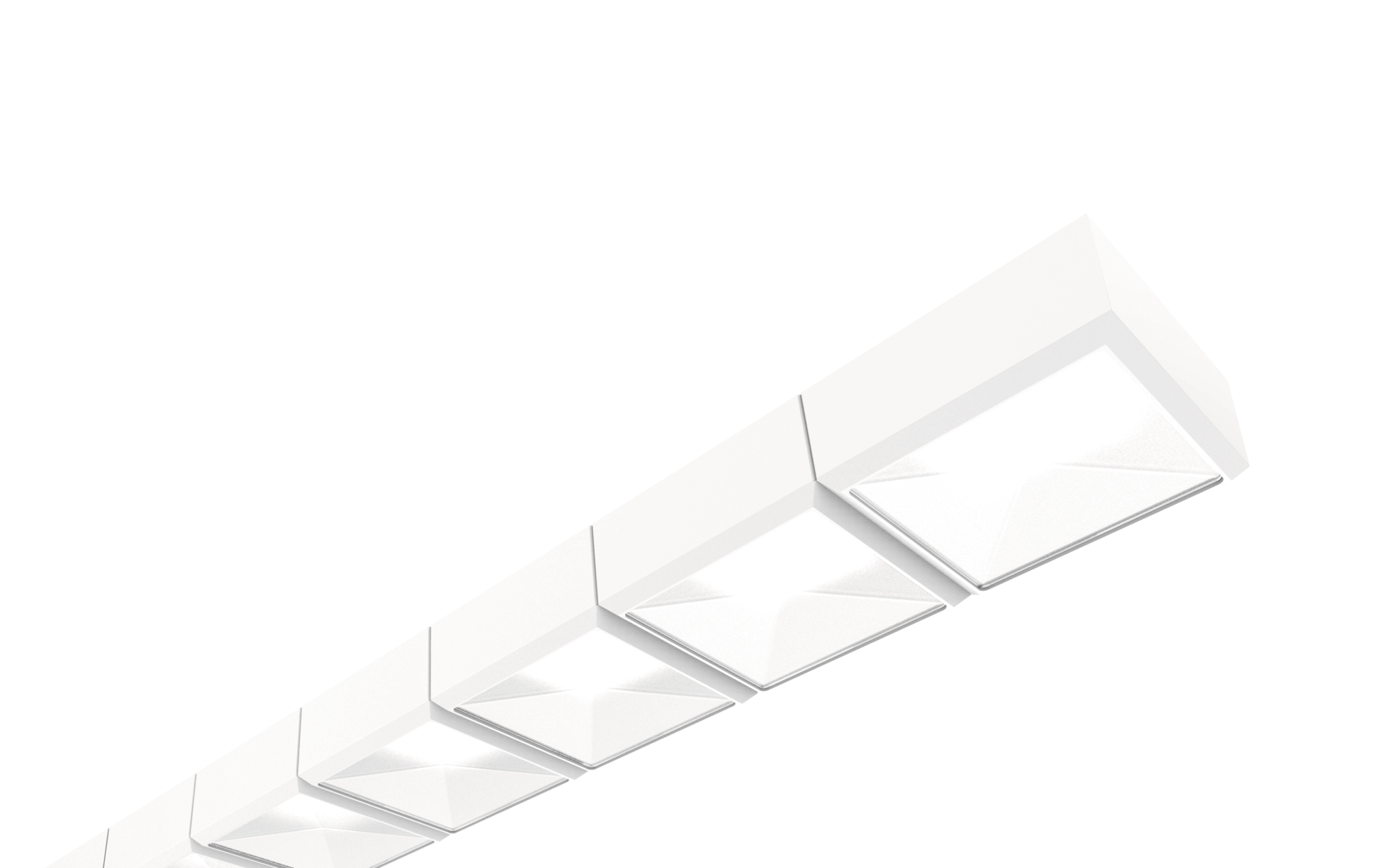

Scriptus 11, haz directo/indirecto, 3000..6500K, DALI DT8

Referencia: 5MZ313D0TWB
Recordar articuloRecordar articulo

Descripción luminaria de oficina
Nombre del producto Scriptus 11
Lámpara LED
Flujo luminoso nominal 13880lm
Eficacia lumínica 126lm/W
Temperatura de color 3000..6500K
Reproducción de color CRI > 80
Potencia nominal 110W
Vida útil 50000h (L85/B50) a temp. amb. = 25°C
Índice de protección IP20
Peso 8,2kg

Scriptus 11, luminaria de oficina, cubierta luminotécnica directa: lentes, BAP65(L= 3000cd/m²), emisión de luz: directo/indirecto haz, característica de iluminación directa: simétrico, tipo de montaje: montaje suspendido, LED, flujo luminoso nominal: 13.880lm, eficacia lumínica: 126lm/W, color de luz: 8tw, temperatura de color: 3000..6500K, balasto: DALI DT8, con borne, 5 polos, conexión de alimentación: 230V, CA, 50Hz, potencia nominal: 110W, LED, balasto: bal. elect.-DALI, carcasa, carcasa de luminarias, de aluminio, blanco tráfico (RAL 9016), longitud: 2.648mm, ancho: 114mm, altura: 57mm, tipo de protección (total): IP20, clase de protección (total): SK I (protección por puesta a tierra), marca de verificación: CE, marca de protección: F, temperatura ambiente de funcionamiento admisible: = +25°C, norma: EN 50419, EPBD ready: DALI 2 ECG, certified according to IEC62386, parts 251 (Luminaire Data), 252 (Energy Data), 253 (Diagnostics & Maintenance Data), unidad de embalaje: 1 unidad

Downloads

Información técnica del producto
Datos para programas de aplicación

Detalles del producto

Datos característicos

Tipo de producto luminaria de oficina
Nombre del producto Scriptus 11
Referencia 5MZ313D0TWB

Componente 1

Luminotecnia
Cubierta lentes
Simetría simétrico

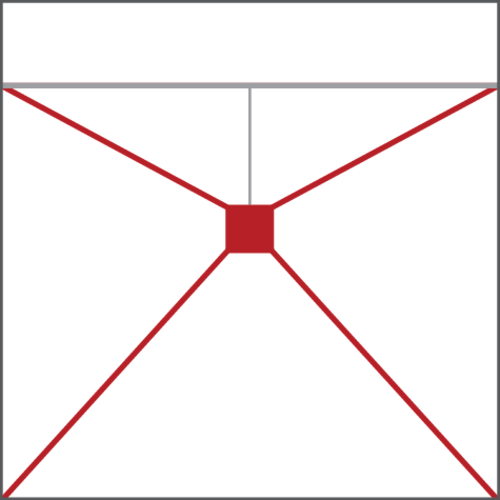

Emisión de luz haz directo/indirecto
UGR de dirección visual longitudinal hacia la luminaria ≤ 19
UGR de dirección visual transversal hacia la luminaria ≤ 19

Lámparas
Lámpara con LED
Flujo luminoso nominal 13880lm
Eficacia lumínica 126lm/W
Temperatura de color 3000..6500K
Índice de reproducción cromática CRI > 80
Color de luz 8tw
Potencia nominal 110W

Dispositivo operativo
Balasto bal. elect.-DALI
Control DALI DT8

Componente 2

Lámparas
Lámpara con LED

Dispositivo operativo
Balasto bal. elect.-DALI

Certificados, Normas

Índice de protección IP20
Clase de aislamiento SK I (protección por puesta a tierra)
Marca de protección F
Rango de temperatura (operación) ≤ +25°C
Norma EN 50419, EPBD ready: DALI 2 ECG, certified according to IEC62386, parts 251 (Luminaire Data), 252 (Energy Data), 253 (Diagnostics & Maintenance Data)
Certificación, designación CE

Material, color

carcasa aluminio, blanco tráfico (RAL 9016)
carcasa de luminarias aluminio, blanco tráfico (RAL 9016)
Cubierta lentes

Montaje

Tipo y lugar de montaje montaje suspendido, en cable
Disposición disposición individual

Conexión eléctrica

Conexión borne, 5 polos
Tensión nominal 230V, 230..240V, 50Hz, CA

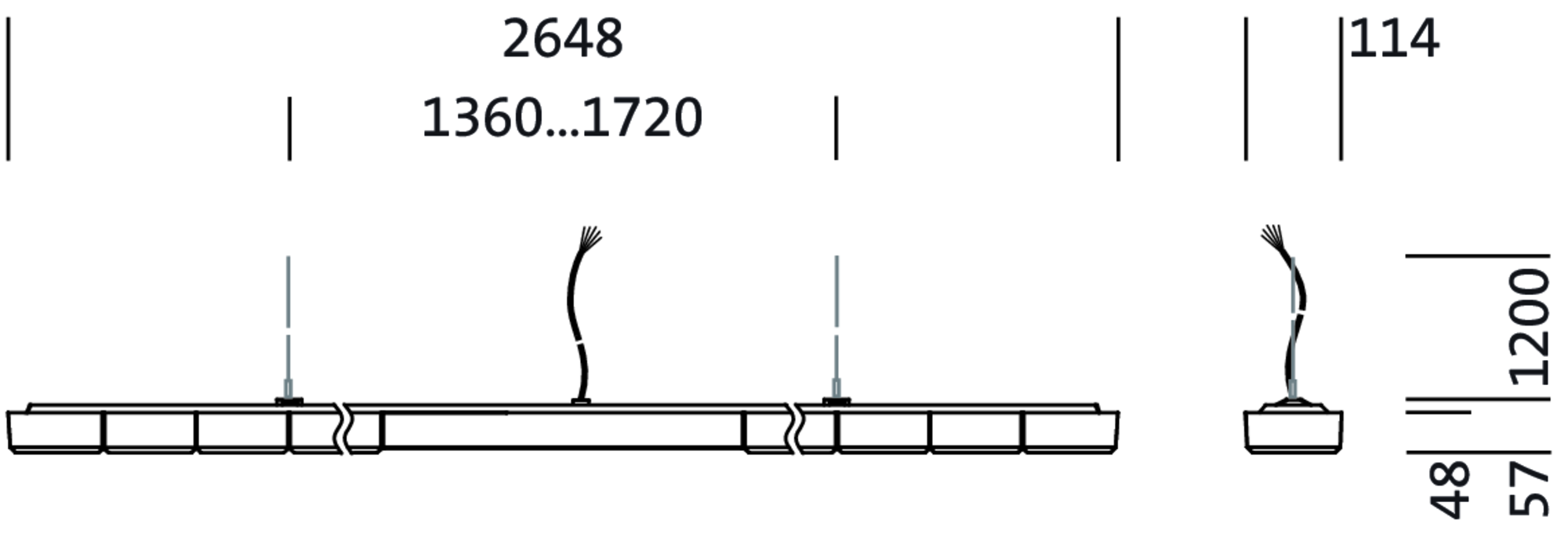

Dimensiones, peso

Longitud 2648mm
Ancho 114mm
Altura 57mm
Peso 8,2kg

Vida útil

Vida útil nominal 50000h (L85/B50) a temp. amb. = 25°C

Tipo de producto
luminaria de oficina

Nombre del producto
Scriptus 11

Referencia
5MZ313D0TWB

Luminotecnia

Cubierta
lentes

Simetría
simétrico

Emisión de luz
haz directo/indirecto

UGR de dirección visual longitudinal hacia la luminaria
≤ 19

UGR de dirección visual transversal hacia la luminaria
≤ 19

Lámparas

Lámpara
con LED

Flujo luminoso nominal
13880lm

Eficacia lumínica
126lm/W

Temperatura de color
3000..6500K

Índice de reproducción cromática
CRI > 80

Color de luz
8tw

Potencia nominal
110W

Dispositivo operativo

Balasto
bal. elect.-DALI

Control
DALI DT8

Lámparas

Lámpara
con LED

Dispositivo operativo

Balasto
bal. elect.-DALI

Índice de protección
IP20

Clase de aislamiento
SK I (protección por puesta a tierra)

Marca de protección
F

Rango de temperatura (operación)
≤ +25°C

Norma
EN 50419, EPBD ready: DALI 2 ECG, certified according to IEC62386, parts 251 (Luminaire Data), 252 (Energy Data), 253 (Diagnostics & Maintenance Data)

Certificación, designación
CE

carcasa
aluminio, blanco tráfico (RAL 9016)

carcasa de luminarias
aluminio, blanco tráfico (RAL 9016)

Cubierta
lentes

Tipo y lugar de montaje
montaje suspendido, en cable

Disposición
disposición individual

Conexión
borne, 5 polos

Tensión nominal
230V, 230..240V, 50Hz, CA

Longitud
2648mm

Ancho
114mm

Altura
57mm

Peso
8,2kg

Vida útil nominal
50000h (L85/B50) a temp. amb. = 25°C

Curva de distribución luminotécnica / datos de planificación

Scriptus 11
luminaria de oficina, blanco tráfico (RAL 9016), DALI DT8, 13880lm, 8tw, 2648x114mm, Conexión: clema
Lámparas: LED 3000K / CRI >= 80, individual setting: only direct ratio, 6500K
Referencia: 5MZ313D0TWB

Curva de distribución luminotécnica (PDF)
Versiones del producto/accesorio

Scriptus 11

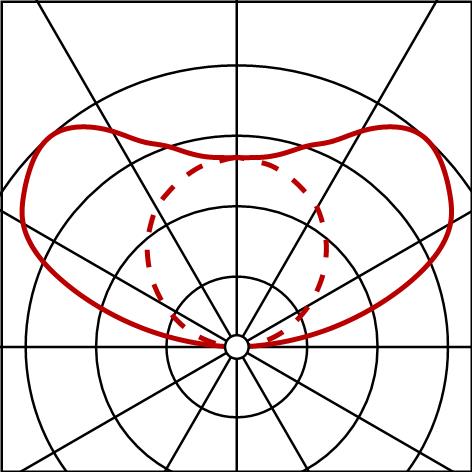

Lámparas: LED 3000K / CRI >= 80, individual setting: only indirect ratio, 3000K
Referencia: 5MZ313D0TWB

Curva de distribución luminotécnica (PDF)

Scriptus 11
Lámparas: LED 3000K / CRI >= 80, individual setting: only indirect ratio, 6500K
Referencia: 5MZ313D0TWB

Curva de distribución luminotécnica (PDF)

Scriptus 11

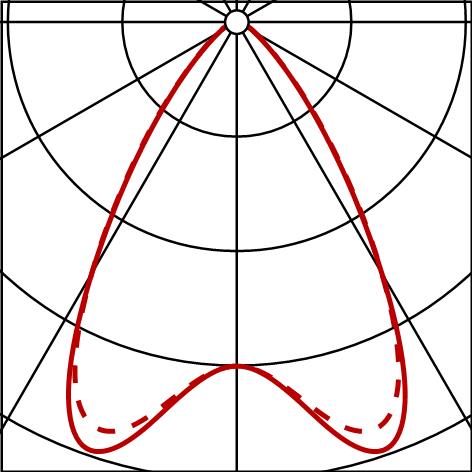

Lámparas: LED 3000K / CRI >= 80, individual setting: only direct ratio, 3000K
Referencia: 5MZ313D0TWB

Curva de distribución luminotécnica (PDF)

Scriptus 11
Lámparas: LED, individual setting: colour temperature 3000K
Referencia: 5MZ313D0TWB

Relux (ROLF)
Dialux (ULD)

Scriptus 11
Lámparas: LED, individual setting: colour temperature 6500K
Referencia: 5MZ313D0TWB
