5XA5235JF14H000022

Oznaka za naročilo: 5XA5235JF14H000022
Shrani članekShrani članek

Opis svetilka za kandelaber

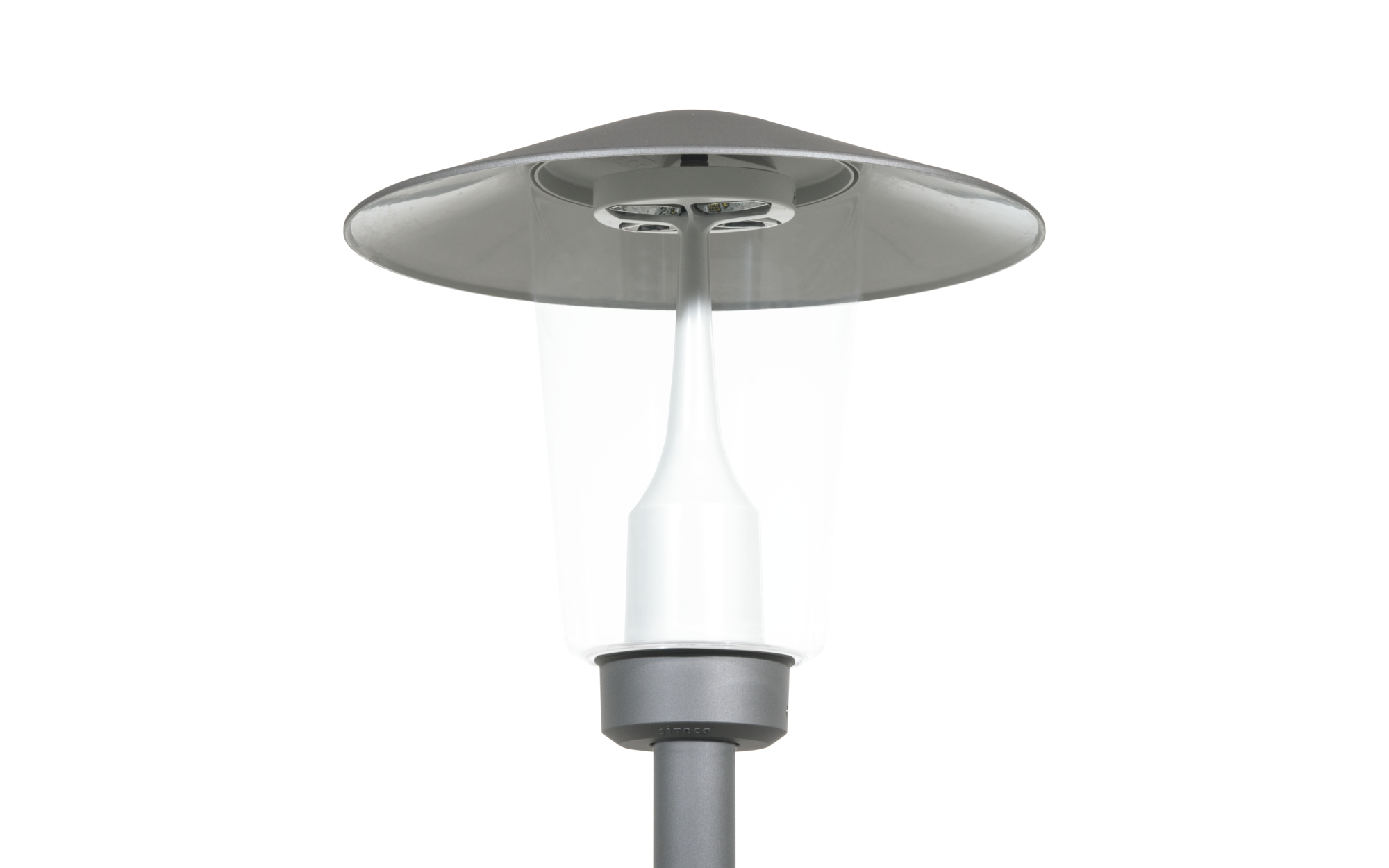

Ime izdelka Mushroom Luminaire iQ
Sijalke LED
Nazivni svetlobni tok 3000lm
Svetlobni izkoristek 155,4lm/W
Barvna temperatura 3000K
Barvni videz CRI > 70
Pnom 19,3W
Pnom konec obratovalne dobe 20,6W
Pred pri 50% svetlobni tok 9,6W
Servisna življenjska doba 100000h pri AT = 25°C
Zaščitna stopnja IP65
Masa 9,0kg

Mushroom Luminaire iQ, svetilka za kandelaber, modul 540 iQ-SR, primarno usmerjanje svetlobe 3-pasovni fasetni reflektor, material: umetna masa, prevlečena s srebrom, visok sijaj, strukturirano, primarni svetlobnotehnični pokrov: pokrov, material: PMMA, prozoren material, porazdelitev svetilnosti: C120005, primarni kot sevanja: široka porazdelitev, izstop svetlobe: direktno sevajoče, primarna svetlobna karakteristika: simetrično, način montaže: nastavek, sijalke: LED, nazivne vrednosti: 3.000lm | 19,3W | 155,4lm/W (začetek obratovalne dobe); konec obratovalne dobe: 3.000lm | 20,6W; pri 50% svetlobnem toku: 1.500lm | 9,6W | 156,3lm/W, barvna temperatura: 3000K, barvni videz: CRI > 70, barva svetlobe: 730, nastavitev svetlobe 1 (možne so dodatne nastavitve svetlobe): 100% | 3.000lm | 19,3W | 155,4lm/W | 3.000K (začetek obratovalne dobe); konec obratovalne dobe: 20,6W, predstikalna naprava: iQ Street-Remote, upravljanje: Street-Remote, Auto-Match, Temp-Guard, Lumen-Switch, Night-Set, Smart-Wire, Light-Fading, Desk-Remote (brezžično branje brez napetosti in nastavitev funkcij iQ v delavnici s pomočjo aplikacije optimizirane funkcije NFC/RFID), optimiziran nadzor konstantnega svetlobnega toka (CLO 2.0), prednastavitev: logaritemska zatemnitvena karakteristika, priklop na omrežje: 220..240V, AC, 50/60Hz, prebojna trdnost: odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način), električni priklop: sponka, 6-polno, maks. 2,5mm², trdna žica, tanka žica, priključni vod: v naprej montirano, dolžina kabla: 5,5m, karakteristike ožičenja: H07RN-F, 5x 1,5mm², ohišje svetilke-zgornji del, material: poliester, ojačano s steklenimi vlakni, lakirano, v SITECO kovinsko sivi barvi (DB 702S), premer: 650mm, višina: 586mm, za nastavek: d x l = 76 x 70mm (direktni natik) | z reduktorjem (dodatna oprema) 60 x 70mm, nasadek za kandelaber, material: aluminij tlačno ulito, lakirano, v SITECO kovinsko sivi barvi (DB 702S), modul 540 iQ-SR, bele barve mat (RAL 9016), oprema: privzeto, zaščitna stopnja (celota): IP65, zaščitni razred (celota): zaščitni razred II (RII - zaščitno izoliranje), certifikacijski znak: CE, ENEC, VDE, enota pakiranja: 1 kos

Downloads

Tehnične informacije o izdelku
Podatkov za aplikativne programe

Podrobnosti izdelka

Osnovni podatki

Vrsta izdelka svetilka za kandelaber
Ime izdelka Mushroom Luminaire iQ
Oznaka za naročilo 5XA5235JF14H000022

Svetlobna tehnika

Usmerjanje svetlobe 3-pasovni fasetni reflektor material: umetna masa, prevlečena s srebrom, visok sijaj
Pokrov pokrov, prozoren material
Porazdelitev svetilnosti C120005
Kot sevanja široka porazdelitev
Simetrija simetrična porazdelitev
Izstop svetlobe direktna porazdelitev

Sijalke

Sijalke v kompletu: LED
Nazivne vrednosti 3000lm | 19,3W | 155,4lm/W (ob začetku življenjska doba);
ob koncu življenja: 3000lm | 20,6W;
pri 50% svetlobnem toku: 1500lm | 9,6W | 156,3lm/W
Barvna temperatura 3000K
Indeks barvnega videza CRI > 70
Barva svetlobe 730
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (začetno)

Tovarniške nastavitve svetlobe (NS)

ob začetku življenjska doba
NS 1: 100% | 3000lm | 19,3W | 155,4lm/W | 3000K
ob koncu življenja
NS 1: 20,6W
možne so dodatne nastavitve svetlobe

Obratovalna naprava

Predstikalna naprava EVG iQ
Nadzor iQ Street-Remote
Oprema optimiziran nadzor konstantnega svetlobnega toka (CLO 2.0), Desk-Remote (brezžično branje brez napetosti in nastavitev funkcij iQ v delavnici s pomočjo aplikacije optimizirane funkcije NFC/RFID), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, prednastavitev: logaritemska zatemnitvena karakteristika

Potrdila, standardi

Zaščitna stopnja IP65
Zaščitni razred zaščitni razred II (RII - zaščitno izoliranje)
Certifikacijski znak, etiketiranje CE, ENEC, VDE

Material, Barva

ohišje svetilke-zgornji del poliester, ojačano s steklenimi vlakni, lakirano, v SITECO kovinsko sivi barvi (DB 702S)
nasadek za kandelaber aluminij tlačno ulito, lakirano, v SITECO kovinsko sivi barvi (DB 702S)
modul 540 iQ-SR bele barve mat (RAL 9016)
Pokrov pokrov material: PMMA

Montaža

Način montaže, mesto montaže nastavek, na kandelabru

Električni priklop

Priklop sponka, 6-polno, maks. 2,5mm², trdna žica, tanka žica
Priključni vod v naprej montirano, L= 5,5m, H07RN-F, 5x 1,5mm²
Nazivna napetost 220..240V, 50/60Hz, AC
Prebojna trdnost odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način)

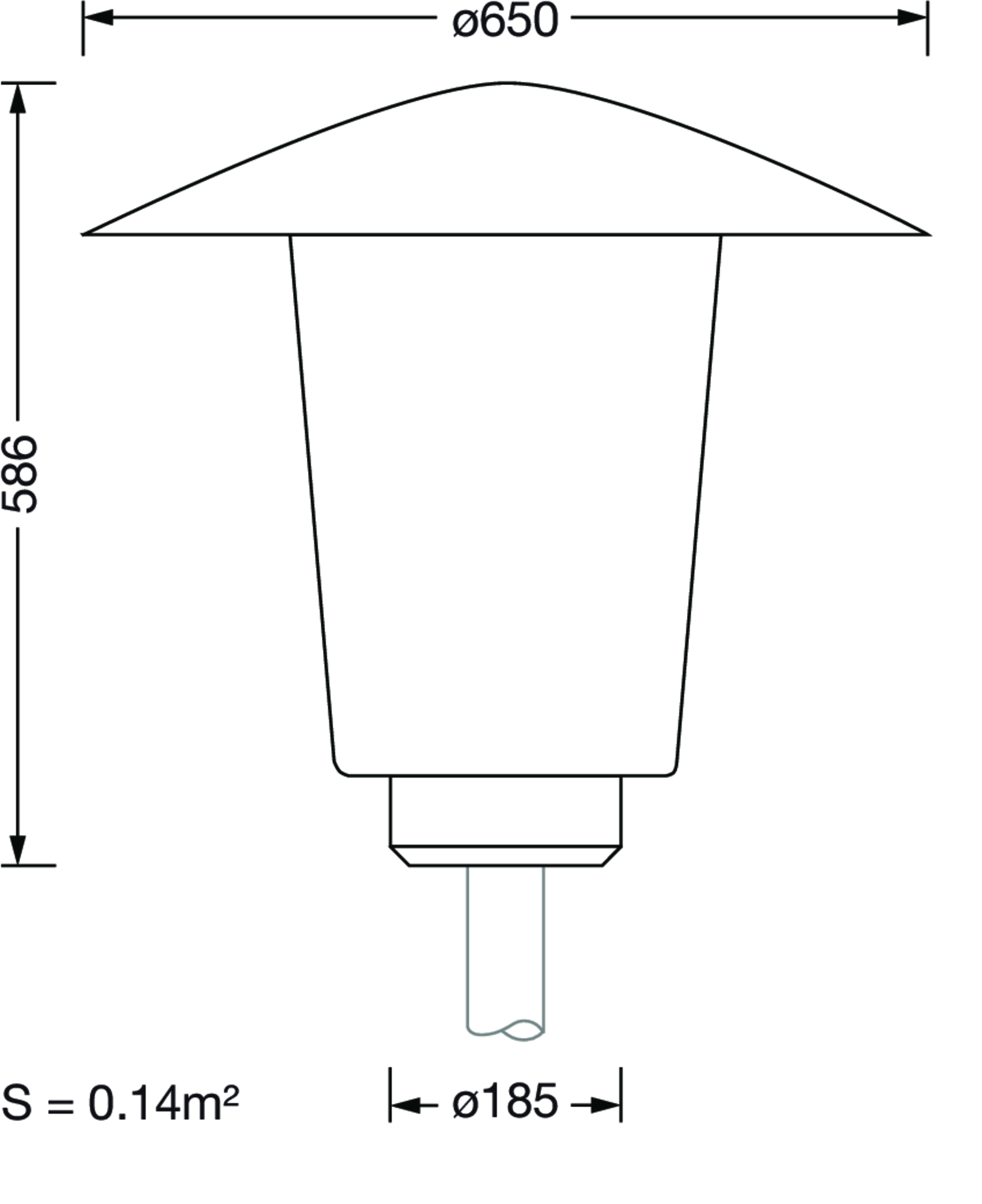

Mere, Masa

Premer 650mm
Višina 586mm
Masa 9,0kg
Premer nastavka za nastavek: d x l = 76 x 70mm (direktni natik) | z reduktorjem (dodatna oprema) 60 x 70mm

Svetlobna emisija

Svetlobna emisija < 3%

Servisna življenjska doba

Nazivna servisna življenjska doba 100000h pri AT = 25°C

Vrsta izdelka
svetilka za kandelaber

Ime izdelka
Mushroom Luminaire iQ

Oznaka za naročilo
5XA5235JF14H000022

Usmerjanje svetlobe
3-pasovni fasetni reflektor material: umetna masa, prevlečena s srebrom, visok sijaj

Pokrov
pokrov, prozoren material

Porazdelitev svetilnosti
C120005

Kot sevanja
široka porazdelitev

Simetrija
simetrična porazdelitev

Izstop svetlobe
direktna porazdelitev

Sijalke
v kompletu: LED

Nazivne vrednosti
3000lm | 19,3W | 155,4lm/W (ob začetku življenjska doba);
ob koncu življenja: 3000lm | 20,6W;
pri 50% svetlobnem toku: 1500lm | 9,6W | 156,3lm/W

Barvna temperatura
3000K

Indeks barvnega videza
CRI > 70

Barva svetlobe
730

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (začetno)

ob začetku življenjska doba

NS 1: 100% | 3000lm | 19,3W | 155,4lm/W | 3000K

ob koncu življenja

NS 1: 20,6W


možne so dodatne nastavitve svetlobe

Predstikalna naprava
EVG iQ

Nadzor
iQ Street-Remote

Oprema
optimiziran nadzor konstantnega svetlobnega toka (CLO 2.0), Desk-Remote (brezžično branje brez napetosti in nastavitev funkcij iQ v delavnici s pomočjo aplikacije optimizirane funkcije NFC/RFID), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, prednastavitev: logaritemska zatemnitvena karakteristika

Zaščitna stopnja
IP65

Zaščitni razred
zaščitni razred II (RII - zaščitno izoliranje)

Certifikacijski znak, etiketiranje
CE, ENEC, VDE

ohišje svetilke-zgornji del
poliester, ojačano s steklenimi vlakni, lakirano, v SITECO kovinsko sivi barvi (DB 702S)

nasadek za kandelaber
aluminij tlačno ulito, lakirano, v SITECO kovinsko sivi barvi (DB 702S)

modul 540 iQ-SR
bele barve mat (RAL 9016)

Pokrov
pokrov material: PMMA

Način montaže, mesto montaže
nastavek, na kandelabru

Priklop
sponka, 6-polno, maks. 2,5mm², trdna žica, tanka žica

Priključni vod
v naprej montirano, L= 5,5m, H07RN-F, 5x 1,5mm²

Nazivna napetost
220..240V, 50/60Hz, AC

Prebojna trdnost
odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način)

Premer
650mm

Višina
586mm

Masa
9,0kg

Premer nastavka
za nastavek: d x l = 76 x 70mm (direktni natik) | z reduktorjem (dodatna oprema) 60 x 70mm

Svetlobna emisija
< 3%

Nazivna servisna življenjska doba
100000h pri AT = 25°C

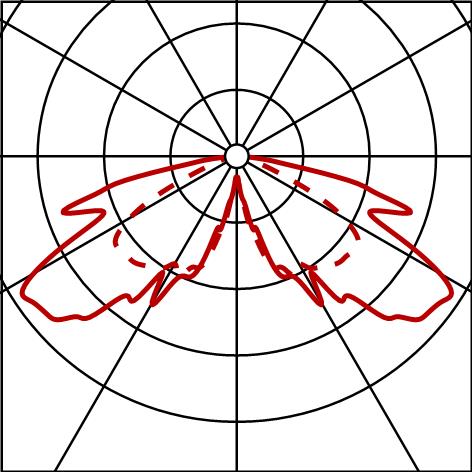

Fotometrično poročilo / podatki o načrtovanju

MushiQ
C120005,3000lm730,SR
Sijalke: LED 3000K / CRI >= 70
Oznaka za naročilo: 5XA5235JF14H000022
