5XA5285OF14H

Cod. articolo: 5XA5285OF14H
Salva l'articoloSalva l'articolo

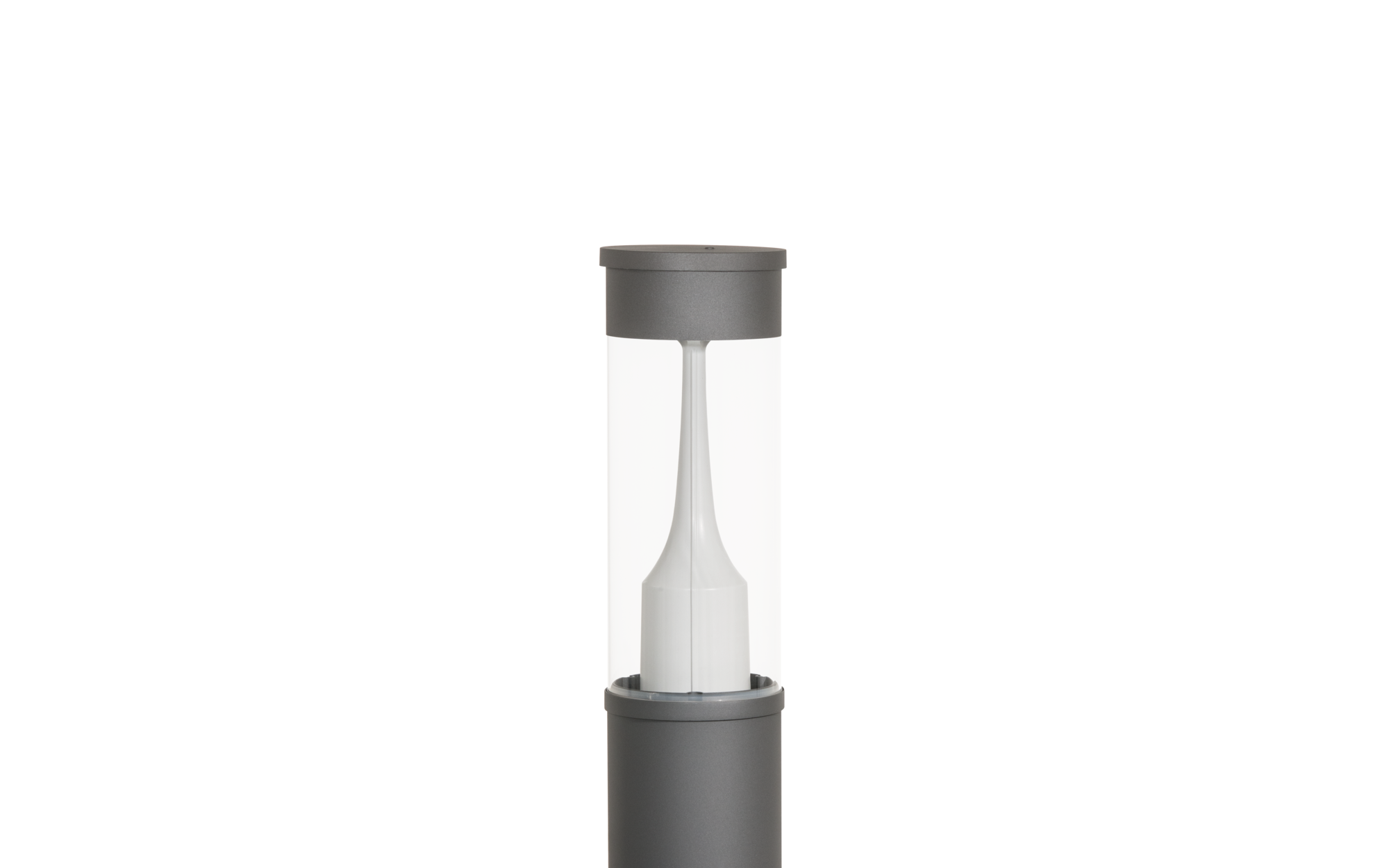

Articolo lampione a bitta
Nome del prodotto City-Light 120 iQ
Lampada LED
Flusso luminoso di misurazione 2970lm
Efficienza luminosa 136,2lm/W
Temperatura di colore 2700K
Resa del colore CRI > 70
Pnom 21,8W
Pnom fine durata di vita 23,2W
Plim con 50% flusso luminoso 10,7W
Durata di vita 100000 ore con TA = 25°C
Grado di protezione IP54
Peso 10,8kg

City-Light 120 iQ, lampione a bitta, Modulo 540 iQ-SR, conduzione primaria della luce con riflettore sfaccettato a 3 zone, in materiale plastico, rivestito in argento, brillantato, strutturato, diffusore illuminotecnico primario: copertura, in PMMA, trasparente, parzialmente verniciato, distribuzione luminosa: C120005, angolo di emissione primario: distribuzione diffusa, distribuzione luminosa primaria: a distribuzione simmetrica, lampada: LED, valori di misurazione: 2.970lm | 21,8W | 136,2lm/W (inizio durata di vita); fine durata di vita: 2.970lm | 23,2W; con flusso luminoso al 50%: 1.485lm | 10,7W | 138,8lm/W, temperatura di colore: 2700K, resa del colore: CRI > 70, colore della luce: 727, impostazione luce 1 (ulteriori impostazioni di luce possibili): 100% | 2.970lm | 21,8W | 136,2lm/W | 2.700K (inizio durata di vita); fine durata di vita: 23,2W, alimentatore: iQ Street-Remote, controllo: preimpostazione: caratteristica di regolazione logaritmica, Street-Remote, Auto-Match, Temp-Guard, Lumen-Switch, Night-Set, Smart-Wire, Light-Fading, Desk-Remote (lettura senza fili e senza tensione e impostazione delle funzioni iQ in officina tramite funzione NFC/funzione RFID ottimizzata per l'applicazione), controllo ottimizzato costante del flusso luminoso (CLO 2.0), allacciamento alla rete: 220..240V, AC, 50/60Hz, tensione impulsiva di dimensionamento: resistenza alle sovratensioni: 10kV (modo comune); 6kV (modalità differenziale), collegamento elettrico: morsetto, 6 poli, max. 2,5mm², conduttore solido, filo flessibile, alloggiamento dell'apparecchio, cilindrico, in alluminio estruso, verniciato, ferro micaceo SITECO (DB 702S), lunghezza: 1.200mm, diametro: 200mm, Modulo 540 iQ-SR, bianco traffico opaco (RAL 9016), equipaggiamento: standard, grado di protezione (totale): IP54, classe di isolamento (totale): classe isolamento II (messa a terra), marchi di qualità: CE, ENEC, VDE, unità d’imballo: 1 pezzo

Downloads

Informazioni tecniche sul prodotto
Dati per programmi applicativi

Dettagli del prodotto

Dati caratteristici

Tipo prodotto lampione a bitta
Nome del prodotto City-Light 120 iQ
Cod. articolo 5XA5285OF14H

Illuminotecnica

Conduzione della luce riflettore sfaccettato a 3 zone in materiale plastico, rivestito in argento, brillantato
Copertura copertura, trasparente, parzialmente verniciato
Distribuzione luminosa C120005
Angolo di emissione distribuzione diffusa
Simmetria distribuzione simmetrica

Lampade

Lampada con LED
Valori di misurazione 2970lm | 21,8W | 136,2lm/W (a inizio della durata di vita);
a fine della durata di vita: 2970lm | 23,2W;
con flusso luminoso al 50%: 1485lm | 10,7W | 138,8lm/W
Temperatura di colore 2700K
Indice di resa cromatica CRI > 70
Colore della luce 727
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (iniziale)

Impostazioni luci di fabbrica (IL)

a inizio della durata di vita
IL 1: 100% | 2970lm | 21,8W | 136,2lm/W | 2700K
a fine della durata di vita
IL 1: 23,2W
ulteriori impostazioni di luce possibili

Gruppo di alimentazione

Alimentatore EVG iQ
Sistema di controllo iQ Street-Remote
Equipaggiamento controllo ottimizzato costante del flusso luminoso (CLO 2.0), Desk-Remote (lettura senza fili e senza tensione e impostazione delle funzioni iQ in officina tramite funzione NFC/funzione RFID ottimizzata per l'applicazione), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, preimpostazione: caratteristica di regolazione logaritmica

Certificati, Norme

Grado di protezione IP54
Classe di isolamento classe isolamento II (messa a terra)
Marchio di controllo, marchio CE, ENEC, VDE

Materiale, Colore

alloggiamento dell'apparecchio alluminio estruso, verniciato, ferro micaceo SITECO (DB 702S), cilindrico
Modulo 540 iQ-SR bianco traffico opaco (RAL 9016)
Copertura copertura in PMMA

Collegamento elettrico

Collegamento morsetto, 6 poli, max. 2,5mm², conduttore solido, filo flessibile
Tensione nominale 220..240V, 50/60Hz, AC
Tensione impulsiva di dimensionamento resistenza alle sovratensioni: 10kV (modo comune); 6kV (modalità differenziale)

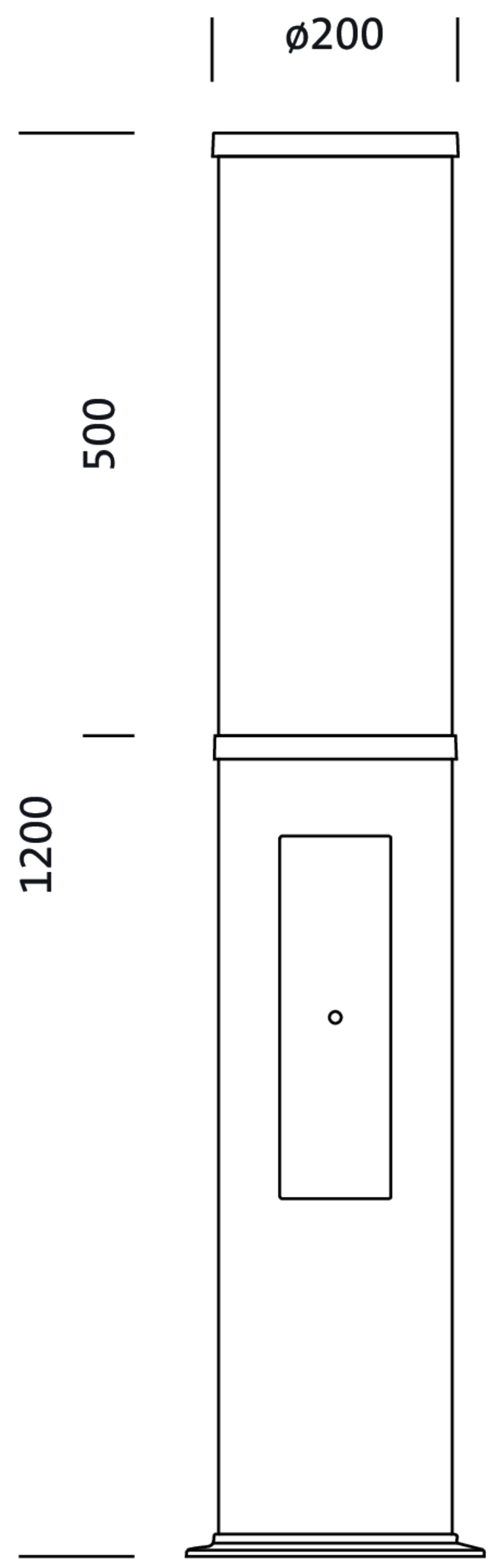

Dimensioni, Peso

Lunghezza 1200mm
Diametro 200mm
Peso 10,8kg

Durata di vita

Vita utile di misurazione 100000 ore con TA = 25°C

Tipo prodotto
lampione a bitta

Nome del prodotto
City-Light 120 iQ

Cod. articolo
5XA5285OF14H

Conduzione della luce
riflettore sfaccettato a 3 zone in materiale plastico, rivestito in argento, brillantato

Copertura
copertura, trasparente, parzialmente verniciato

Distribuzione luminosa
C120005

Angolo di emissione
distribuzione diffusa

Simmetria
distribuzione simmetrica

Lampada
con LED

Valori di misurazione
2970lm | 21,8W | 136,2lm/W (a inizio della durata di vita);
a fine della durata di vita: 2970lm | 23,2W;
con flusso luminoso al 50%: 1485lm | 10,7W | 138,8lm/W

Temperatura di colore
2700K

Indice di resa cromatica
CRI > 70

Colore della luce
727

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (iniziale)

a inizio della durata di vita

IL 1: 100% | 2970lm | 21,8W | 136,2lm/W | 2700K

a fine della durata di vita

IL 1: 23,2W


ulteriori impostazioni di luce possibili

Alimentatore
EVG iQ

Sistema di controllo
iQ Street-Remote

Equipaggiamento
controllo ottimizzato costante del flusso luminoso (CLO 2.0), Desk-Remote (lettura senza fili e senza tensione e impostazione delle funzioni iQ in officina tramite funzione NFC/funzione RFID ottimizzata per l'applicazione), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, preimpostazione: caratteristica di regolazione logaritmica

Grado di protezione
IP54

Classe di isolamento
classe isolamento II (messa a terra)

Marchio di controllo, marchio
CE, ENEC, VDE

alloggiamento dell'apparecchio
alluminio estruso, verniciato, ferro micaceo SITECO (DB 702S), cilindrico

Modulo 540 iQ-SR
bianco traffico opaco (RAL 9016)

Copertura
copertura in PMMA

Collegamento
morsetto, 6 poli, max. 2,5mm², conduttore solido, filo flessibile

Tensione nominale
220..240V, 50/60Hz, AC

Tensione impulsiva di dimensionamento
resistenza alle sovratensioni: 10kV (modo comune); 6kV (modalità differenziale)

Lunghezza
1200mm

Diametro
200mm

Peso
10,8kg

Vita utile di misurazione
100000 ore con TA = 25°C

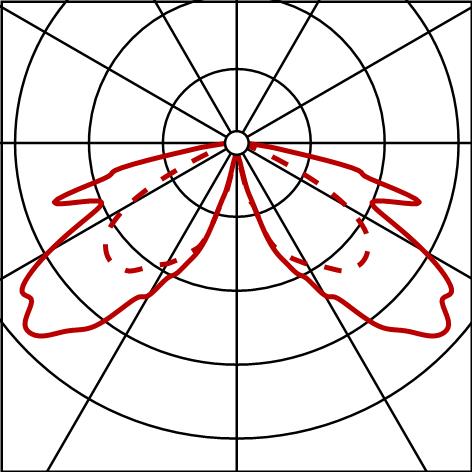

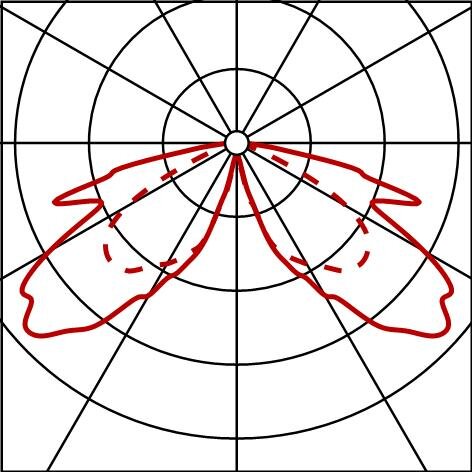

Rapporto fotometrico / dati di pianificazione

CL120iQ
bollard,C120005,2970lm727,SR
Lampade: LED 2700K / CRI >= 70
Cod. articolo: 5XA5285OF14H

Rapporto fotometrico (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
