5XA5305JF14H

N° de commande: 5XA5305JF14H
Enregistrer l'articleEnregistrer l'article

Désignation colonne d'éclairage
Nom du produit City-Light 400 iQ
Lampe LED
Flux lumineux assigné 2970lm
Rendement lumineux 153,9lm/W
Température de couleur 3000K
Rendu des couleurs IRC > 70
Pnom 19,3W
Pnom fin durée de vie 20,6W
Pred à 50% flux lumineux 9,6W
Durée de vie 100000h à TA = 25°C
Degré de protection IP65
Poids 31,0kg

City-Light 400 iQ, colonne d'éclairage, module 540 iQ-SR, orientation de la lumière primaire avec réflecteur à facettes 3 zones, en plastique, recouvert argent, haute brillance, structuré, cache d'éclairage primaire: cache, en PMMA, transparent, répartition de la lumière: C120005, angle de réflexion primaire: distribution extensive, caractéristique d'éclairage primaire: symétrique, lampe: LED, valeurs assignées: 2.970lm | 19,3W | 153,9lm/W (début durée de vie) ; fin durée de vie: 2.970lm | 20,6W; à 50% de flux lumineux: 1.485lm | 9,6W | 154,7lm/W, température de couleur: 3000K, rendu des couleurs: IRC > 70, température de couleur: 730, réglage de la lumière 1 (d'autres réglages de la lumière sont possibles): 100% | 2.970lm | 19,3W | 153,9lm/W | 3.000K (début durée de vie) ; fin durée de vie: 20,6W, ballast: iQ Street-Remote, commande: Auto-Match, Temp-Guard, Lumen-Switch, Night-Set, Smart-Wire, Light-Fading, Desk-Remote (lecture et réglage sans fil et sans tension des fonctions iQ dans l'atelier via la fonction NFC/RFID optimisée pour l'application), commande de flux lumineux constant optimisée (CLO 2.0), Street-Remote, préréglage : caractéristique de gradation logarithmique, raccordement au secteur: 220..240V, AC, 50/60Hz, résistance aux ondes de surtension: résistance aux surtensions : 10kV (mode commun) ; 6kV (mode différentiel), raccordement électrique: borne, 6 broches, 2,5mm² max., fil rigide, fil fin, boîtier de luminaire, cylindrique, en profilé d'aluminium extrudé, laqué, fer micacé SITECO (DB 702S), longueur: 4.694mm, diamètre: 200mm, module 540 iQ-SR, blanc signalisation mat (RAL 9016), équipement: standard, degré de protection (total): IP65, classe de protection (total): classe de protection II (double isolation), marquage: CE, ENEC, VDE, unité d'emballage: 1 pièce

Downloads

Informations techniques sur le produit
Données pour les programmes d'application

Détails du produit

Données caractéristiques

Type de produit colonne d'éclairage
Nom du produit City-Light 400 iQ
N° de commande 5XA5305JF14H

Technologie d'éclairage

Orientation de lumière réflecteur à facettes 3 zones en plastique, recouvert argent, haute brillance
Cache cache, transparent
Répartition de la lumière C120005
Angle de réflexion distribution extensive
Symétrie distribution symétrique

Composants

Lampe avec LED
Valeurs assignées 2970lm | 19,3W | 153,9lm/W (début de la durée de vie);
fin de la durée de vie: 2970lm | 20,6W;
à 50% de flux lumineux: 1485lm | 9,6W | 154,7lm/W
Température de couleur 3000K
Index de rendu des couleurs IRC > 70
Température de couleur 730
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (initial)

Réglages de la lumière d'usine (RL)

début de la durée de vie
RL 1: 100% | 2970lm | 19,3W | 153,9lm/W | 3000K
fin de la durée de vie
RL 1: 20,6W
d'autres réglages de la lumière sont possibles

Appareil de service

Ballast BE iQ
Système de commande iQ Street-Remote
Équipement commande de flux lumineux constant optimisée (CLO 2.0), Desk-Remote (lecture et réglage sans fil et sans tension des fonctions iQ dans l'atelier via la fonction NFC/RFID optimisée pour l'application), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, préréglage : caractéristique de gradation logarithmique

Certificats, Normes

Degré de protection IP65
Classe de protection classe de protection II (double isolation)
Marque de contrôle, marquage CE, ENEC, VDE

Matière, Couleur

boîtier de luminaire profilé d'aluminium extrudé, laqué, fer micacé SITECO (DB 702S), cylindrique
module 540 iQ-SR blanc signalisation mat (RAL 9016)
Cache cache en PMMA

Raccordement électrique

Raccordement borne, 6 broches, 2,5mm² max., fil rigide, fil fin
Tension nominale 220..240V, 50/60Hz, AC
Résistance aux ondes de surtension résistance aux surtensions : 10kV (mode commun) ; 6kV (mode différentiel)

Dimensions, Poids

Longueur 4694mm
Diamètre 200mm
Poids 31,0kg

Durée de vie

Durée de vie assignée 100000h à TA = 25°C

Type de produit
colonne d'éclairage

Nom du produit
City-Light 400 iQ

N° de commande
5XA5305JF14H

Orientation de lumière
réflecteur à facettes 3 zones en plastique, recouvert argent, haute brillance

Cache
cache, transparent

Répartition de la lumière
C120005

Angle de réflexion
distribution extensive

Symétrie
distribution symétrique

Lampe
avec LED

Valeurs assignées
2970lm | 19,3W | 153,9lm/W (début de la durée de vie);
fin de la durée de vie: 2970lm | 20,6W;
à 50% de flux lumineux: 1485lm | 9,6W | 154,7lm/W

Température de couleur
3000K

Index de rendu des couleurs
IRC > 70

Température de couleur
730

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (initial)

début de la durée de vie

RL 1: 100% | 2970lm | 19,3W | 153,9lm/W | 3000K

fin de la durée de vie

RL 1: 20,6W


d'autres réglages de la lumière sont possibles

Ballast
BE iQ

Système de commande
iQ Street-Remote

Équipement
commande de flux lumineux constant optimisée (CLO 2.0), Desk-Remote (lecture et réglage sans fil et sans tension des fonctions iQ dans l'atelier via la fonction NFC/RFID optimisée pour l'application), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, préréglage : caractéristique de gradation logarithmique

Degré de protection
IP65

Classe de protection
classe de protection II (double isolation)

Marque de contrôle, marquage
CE, ENEC, VDE

boîtier de luminaire
profilé d'aluminium extrudé, laqué, fer micacé SITECO (DB 702S), cylindrique

module 540 iQ-SR
blanc signalisation mat (RAL 9016)

Cache
cache en PMMA

Raccordement
borne, 6 broches, 2,5mm² max., fil rigide, fil fin

Tension nominale
220..240V, 50/60Hz, AC

Résistance aux ondes de surtension
résistance aux surtensions : 10kV (mode commun) ; 6kV (mode différentiel)

Longueur
4694mm

Diamètre
200mm

Poids
31,0kg

Durée de vie assignée
100000h à TA = 25°C

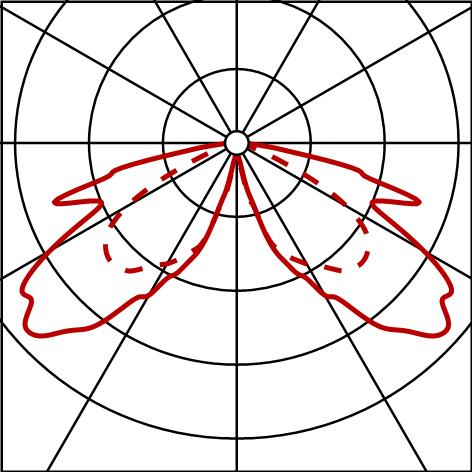

Rapport photométrique / données de planification

CL400iQ
pillar,C120005,2970lm730,SR
Composants: LED 3000K / CRI >= 70
N° de commande: 5XA5305JF14H

Rapport photométrique (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
