5XA7762A1A1A

Oznaka za naročilo: 5XA7762A1A1A
Shrani članekShrani članek

Opis žaromet

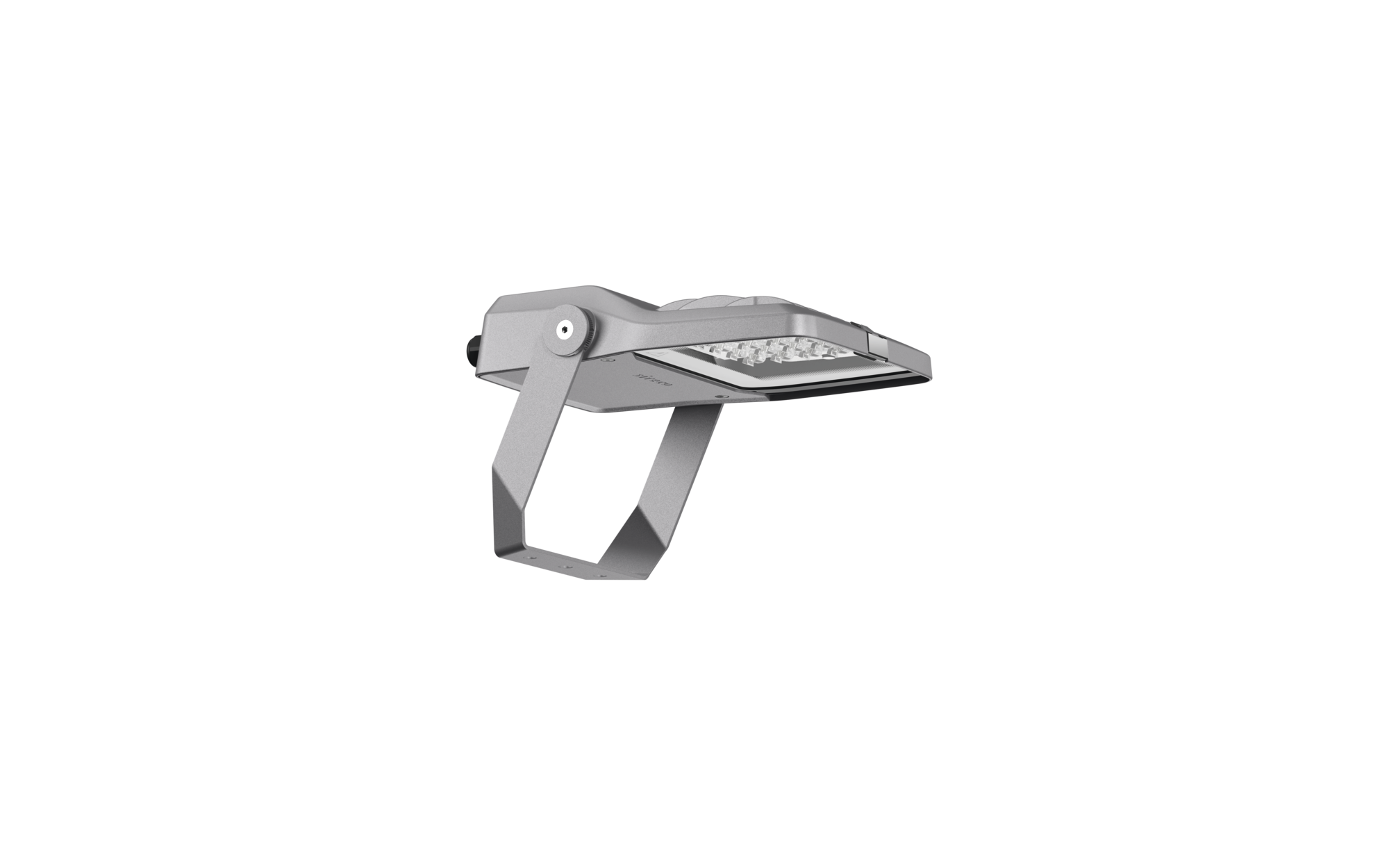

Ime izdelka Floodlight FL 21 iQ micro
Sijalke LED
Nazivni svetlobni tok 2520lm
Svetlobni izkoristek 109,1lm/W
Barvna temperatura 2200K
Barvni videz CRI > 70
Pnom 23,1W
Pnom konec obratovalne dobe 23,8W
Pred pri 50% svetlobni tok 10,9W
Servisna življenjska doba 100000h (L97/B10) pri AT = 25°C
Zaščitna stopnja IP66
Odpornost na udarce IK07
Masa 3,3kg

Floodlight FL 21 iQ micro, žaromet, primarno usmerjanje svetlobe leča, material: PMMA, primarni svetlobnotehnični pokrov: zaščitno steklo, material: varnostno kaljeno steklo (ESG), prozoren material, porazdelitev svetilnosti: A430002, izstop svetlobe: direktno sevajoče, 0% svetlobne imisije, način montaže: nadgradna montaža, mesto montaže: na nosilni konstrukciji, na traverzi, na kandelabru, z nosilcem za montažo, vijakov steklenega pokrova ni mogoče izgubiti, sijalke: LED, nazivne vrednosti: 2.520lm | 23,1W | 109,1lm/W (začetek obratovalne dobe); konec obratovalne dobe: 2.520lm | 23,8W; pri 50% svetlobnem toku: 1.260lm | 10,9W | 115,6lm/W, barvna temperatura: 2200K, barvni videz: CRI > 70, barva svetlobe: 722, nastavitev svetlobe 1 (možne so dodatne nastavitve svetlobe): 100% | 2.520lm | 23,1W | 109,1lm/W | 2.200K (začetek obratovalne dobe); konec obratovalne dobe: 23,8W, predstikalna naprava: iQ Street-Remote/DALI, upravljanje: Auto-Match, Temp-Guard, Night-Set, Smart-Wire, Desk-Remote (brezžično branje brez napetosti in nastavitev funkcij iQ v delavnici s pomočjo aplikacije optimizirane funkcije NFC/RFID), optimiziran nadzor konstantnega svetlobnega toka (CLO 2.0), Street-Remote, prednastavitev: linearna zatemnitvena karakteristika, priklop na omrežje: 220..240V, AC, 50/60Hz, prebojna trdnost: odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način), električni priklop: sponka, 6-polno, maks. 1,5mm², trdna žica, tanka žica, ohišje svetilke, material: aluminij tlačno ulito, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), kategorija jedkosti C5 mid po DIN EN ISO 12944, primeren za bazene, odporno na klor, tesnilo je mogoče zamenjati nedestruktivno, nosilno streme, material: jeklo, pocinkano, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), zaščitna stopnja (celota): IP66, zaščitni razred (celota): zaščitni razred II (RII - zaščitno izoliranje), certifikacijski znak: CE, ENEC, VDE, zaščitni znak: D, odpornost na udarce: IK07, dopustna delovna temperatura okolice: -40..+40°C, dopustna delovna temperatura okolice za zunanja območja uporabe: -40..+50°C, standard: DIN EN 12944, skladnost LABS testirana v skladu z VDMA 24364:2018-05, enota pakiranja: 1 kos

Downloads

Tehnične informacije o izdelku
Podatkov za aplikativne programe

Podrobnosti izdelka

Osnovni podatki

Vrsta izdelka žaromet
Ime izdelka Floodlight FL 21 iQ micro
Oznaka za naročilo 5XA7762A1A1A

Svetlobna tehnika

Usmerjanje svetlobe leča material: PMMA
Pokrov zaščitno steklo, prozoren material
Porazdelitev svetilnosti A430002
Izstop svetlobe direktna porazdelitev

Sijalke

Sijalke v kompletu: LED
Nazivne vrednosti 2520lm | 23,1W | 109,1lm/W (ob začetku življenjska doba);
ob koncu življenja: 2520lm | 23,8W;
pri 50% svetlobnem toku: 1260lm | 10,9W | 115,6lm/W
Barvna temperatura 2200K
Indeks barvnega videza CRI > 70
Barva svetlobe 722

Tovarniške nastavitve svetlobe (NS)

ob začetku življenjska doba
NS 1: 100% | 2520lm | 23,1W | 109,1lm/W | 2200K
ob koncu življenja
NS 1: 23,8W
možne so dodatne nastavitve svetlobe

Obratovalna naprava

Nadzor iQ Street-Remote/DALI
Oprema optimiziran nadzor konstantnega svetlobnega toka (CLO 2.0), Desk-Remote (brezžično branje brez napetosti in nastavitev funkcij iQ v delavnici s pomočjo aplikacije optimizirane funkcije NFC/RFID), Smart-Wire, Night-Set, Temp-Guard, Auto-Match, Street-Remote, prednastavitev: linearna zatemnitvena karakteristika

Potrdila, standardi

Zaščitna stopnja IP66
Zaščitni razred zaščitni razred II (RII - zaščitno izoliranje)
Odpornost na udarce IK07
Zaščitni znak D
Temperaturno območje (delovanje) -40..+40°C
Dodatek skladnost LABS testirana v skladu z VDMA 24364:2018-05
Standard DIN EN 12944
Zaščita pred korozijo kategorija jedkosti C5 mid po DIN EN ISO 12944, primeren za bazene, odporno na klor
Certifikacijski znak, etiketiranje CE, ENEC, VDE

Material, Barva

ohišje svetilke aluminij tlačno ulito, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), tesnilo je mogoče zamenjati nedestruktivno
nosilno streme jeklo, pocinkano, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S)
Pokrov zaščitno steklo material: varnostno kaljeno steklo (ESG)

Montaža

Način montaže, mesto montaže nadgradna montaža, na kandelabru, na nosilni konstrukciji, na traverzi
Namestitev posamična montaža
Dodatek z nosilcem za montažo

Električni priklop

Priklop sponka, 6-polno, maks. 1,5mm², trdna žica, tanka žica
Nazivna napetost 220..240V, 50/60Hz, AC
Prebojna trdnost odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način)

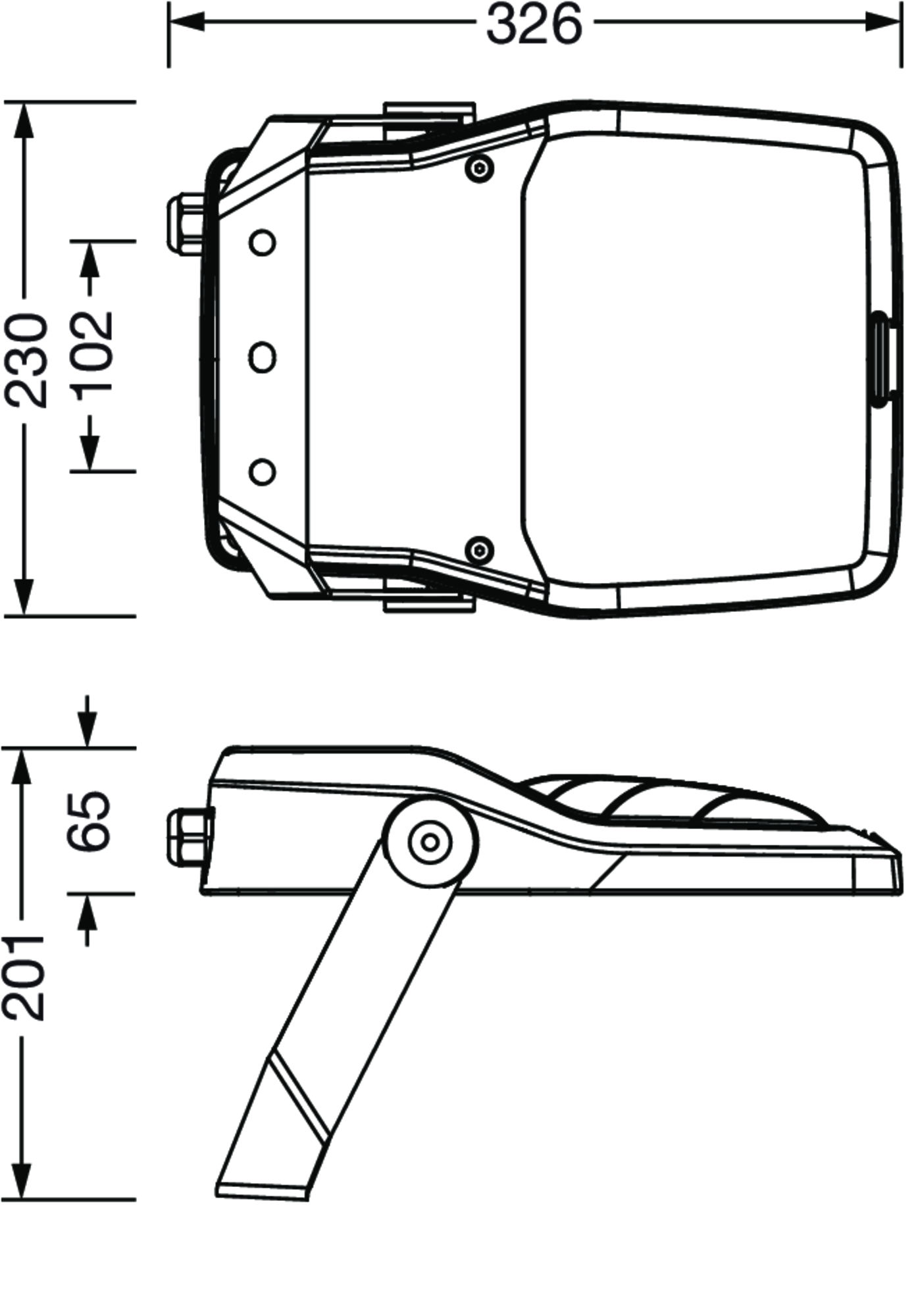

Mere, Masa

Masa 3,3kg

Servisna življenjska doba

Nazivna servisna življenjska doba 100000h (L97/B10) pri AT = 25°C

Vrsta izdelka
žaromet

Ime izdelka
Floodlight FL 21 iQ micro

Oznaka za naročilo
5XA7762A1A1A

Usmerjanje svetlobe
leča material: PMMA

Pokrov
zaščitno steklo, prozoren material

Porazdelitev svetilnosti
A430002

Izstop svetlobe
direktna porazdelitev

Sijalke
v kompletu: LED

Nazivne vrednosti
2520lm | 23,1W | 109,1lm/W (ob začetku življenjska doba);
ob koncu življenja: 2520lm | 23,8W;
pri 50% svetlobnem toku: 1260lm | 10,9W | 115,6lm/W

Barvna temperatura
2200K

Indeks barvnega videza
CRI > 70

Barva svetlobe
722

ob začetku življenjska doba

NS 1: 100% | 2520lm | 23,1W | 109,1lm/W | 2200K

ob koncu življenja

NS 1: 23,8W


možne so dodatne nastavitve svetlobe

Nadzor
iQ Street-Remote/DALI

Oprema
optimiziran nadzor konstantnega svetlobnega toka (CLO 2.0), Desk-Remote (brezžično branje brez napetosti in nastavitev funkcij iQ v delavnici s pomočjo aplikacije optimizirane funkcije NFC/RFID), Smart-Wire, Night-Set, Temp-Guard, Auto-Match, Street-Remote, prednastavitev: linearna zatemnitvena karakteristika

Zaščitna stopnja
IP66

Zaščitni razred
zaščitni razred II (RII - zaščitno izoliranje)

Odpornost na udarce
IK07

Zaščitni znak
D

Temperaturno območje (delovanje)
-40..+40°C

Dodatek
skladnost LABS testirana v skladu z VDMA 24364:2018-05

Standard
DIN EN 12944

Zaščita pred korozijo
kategorija jedkosti C5 mid po DIN EN ISO 12944, primeren za bazene, odporno na klor

Certifikacijski znak, etiketiranje
CE, ENEC, VDE

ohišje svetilke
aluminij tlačno ulito, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), tesnilo je mogoče zamenjati nedestruktivno

nosilno streme
jeklo, pocinkano, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S)

Pokrov
zaščitno steklo material: varnostno kaljeno steklo (ESG)

Način montaže, mesto montaže
nadgradna montaža, na kandelabru, na nosilni konstrukciji, na traverzi

Namestitev
posamična montaža

Dodatek
z nosilcem za montažo

Priklop
sponka, 6-polno, maks. 1,5mm², trdna žica, tanka žica

Nazivna napetost
220..240V, 50/60Hz, AC

Prebojna trdnost
odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način)

Masa
3,3kg

Nazivna servisna življenjska doba
100000h (L97/B10) pri AT = 25°C

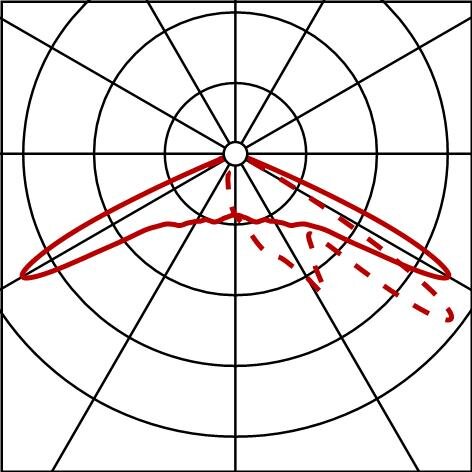

Fotometrično poročilo / podatki o načrtovanju

Floodlight FL 21 iQ micro
LED, direktna porazdelitev, nadgradna montaža, na nosilni konstrukciji, na traverzi, na kandelabru
Sijalke: LED 2200K / CRI >= 70
Oznaka za naročilo: 5XA7762A1A1A

Fotometrično poročilo (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
