5XH314AT08NA

Oznaka za naročilo: 5XH314AT08NA
Shrani članekShrani članek

Opis svetilka za kandelaber

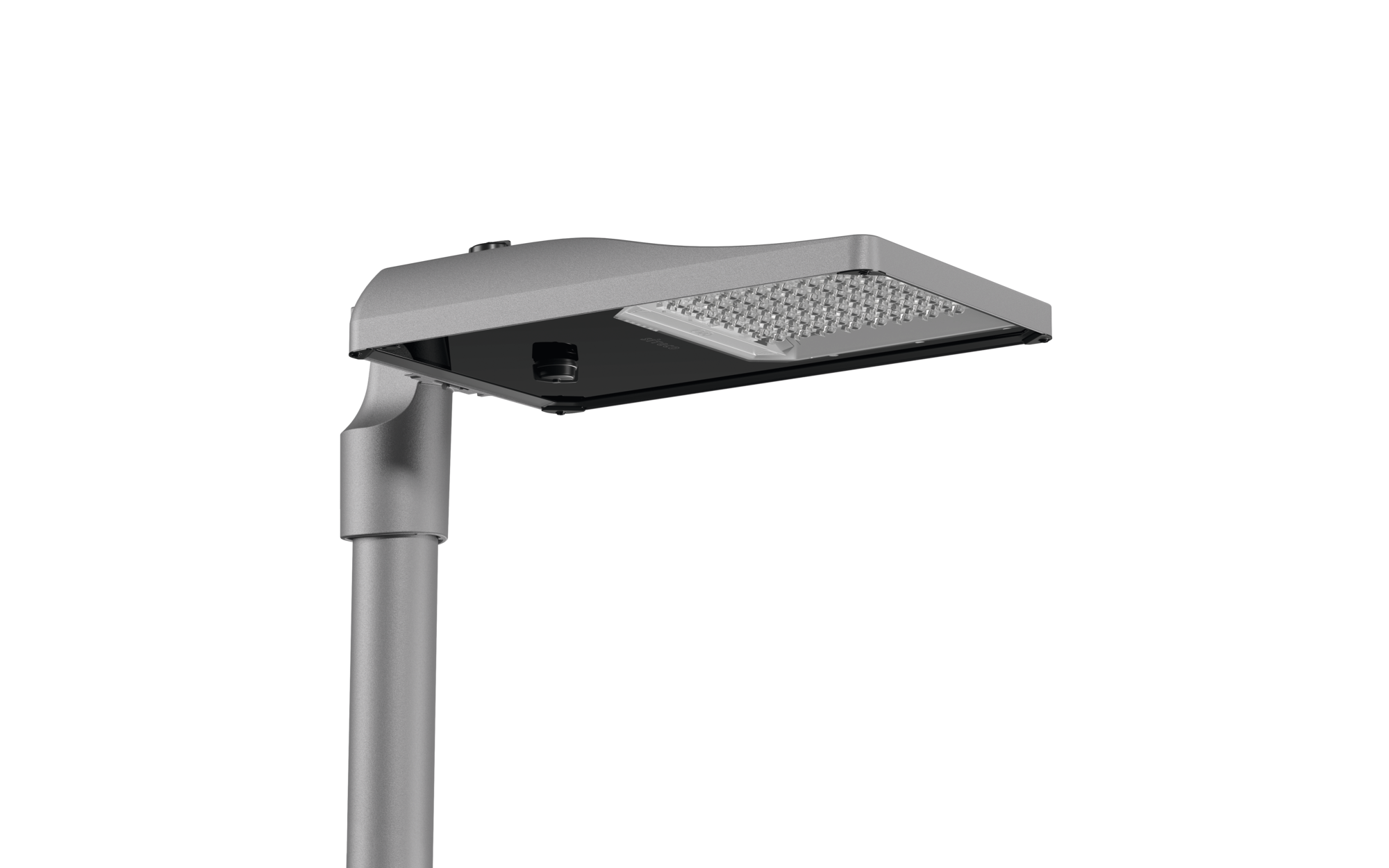

Ime izdelka Streetlight SL 31 midi
Sijalke LED
Nazivni svetlobni tok 23420lm
Svetlobni izkoristek 156,7lm/W
Barvna temperatura 4000K
Barvni videz CRI > 70
Pnom 149,5W
Pnom konec obratovalne dobe 163,7W
Pred pri 50% svetlobni tok 66,6W
Servisna življenjska doba 100000h (L93/B10) pri AT = 25°C
Zaščitna stopnja IP66
Odpornost na udarce IK09
Masa 9,5kg

Streetlight SL 31 midi, svetilka za kandelaber, primarno usmerjanje svetlobe leča, material: PMMA, primarni svetlobnotehnični pokrov: pokrov, material: varnostno kaljeno steklo (ESG), prozoren material, porazdelitev svetilnosti: A320001, primarni kot sevanja: široka porazdelitev, izstop svetlobe: direktno sevajoče, primarna svetlobna karakteristika: asimetrično, 0% svetlobne imisije, način montaže: nastavek, nastavek, mesto montaže: na kandelabru, sijalke: LED, nazivne vrednosti: 23.420lm | 149,5W | 156,7lm/W (začetek obratovalne dobe); konec obratovalne dobe: 23.420lm | 163,7W; pri 50% svetlobnem toku: 11.697lm | 66,6W | 175,6lm/W, barvna temperatura: 4000K, barvni videz: CRI > 70, barva svetlobe: 740, nastavitev svetlobe 1 (možne so dodatne nastavitve svetlobe): 100% | 23.420lm | 149,5W | 156,7lm/W | 4.000K (začetek obratovalne dobe); konec obratovalne dobe: 163,7W, predstikalna naprava: D4i, upravljanje: prednastavitev: logaritemska zatemnitvena karakteristika, fleksibilno parametriranje svetlobnega toka, časovno-odvisno upravljanje svetlobnega toka, nadzor in zagotavljanje konstantnega svetlobnega toka, redukcija moči, inteligentna regulacija temperature v EVG in ​​v modulu LED, termična zaščita, priklop na omrežje: 220..240V, AC, 50/60Hz, prebojna trdnost: odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način), priključni vod: v naprej montirano, dolžina kabla: 12,5m, karakteristike ožičenja: H07RN-F, 2X 1,5mm², konfiguracijo: L/N, ohišje svetilke, material: aluminij tlačno ulito, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), kategorija jedkosti C5 high po DIN EN ISO 12944, brez tesnila na zgornji strani svetilke, nagib: -15°..+20° (direktni natik) | -20°..+20° (pritrditev s strani), nastavljiv v korakih po 5°, večstopenjski sistem tesnjenja, tesnilo je mogoče zamenjati nedestruktivno, konzola natik na kandelaber s strani: 60/48mm (pritrditev s strani/direktni natik): 5XH10108XM2, 76/32mm (pritrditev s strani/direktni natik): 5XH10108XM3, kandelabrska prirobnica, material: aluminij tlačno ulito, lakirano, v SITECO kovinsko sivi barvi (DB 702S), Smart Interface zgoraj: Zhaga, Smart Interface spodaj: Zhaga, zaščitna stopnja (celota): IP66, zaščitni razred (celota): zaščitni razred II (RII - zaščitno izoliranje), certifikacijski znak: CE, ENEC, ENEC+, VDE, UKCA, ZD4i, odpornost na udarce: IK09, dopustna delovna temperatura okolice za zunanja območja uporabe: -40..+50°C, osvetljevanje cest in trgov skladno s standardi, enota pakiranja: 1 kos

Downloads

Tehnične informacije o izdelku
Podatkov za aplikativne programe

Podrobnosti izdelka

Osnovni podatki

Vrsta izdelka svetilka za kandelaber
Ime izdelka Streetlight SL 31 midi
Oznaka za naročilo 5XH314AT08NA

Svetlobna tehnika

Usmerjanje svetlobe leča material: PMMA
Pokrov pokrov, prozoren material
Porazdelitev svetilnosti A320001
Kot sevanja široka porazdelitev
Simetrija asimetrična porazdelitev
Izstop svetlobe direktna porazdelitev

Sijalke

Sijalke v kompletu: LED
Nazivne vrednosti 23420lm | 149,5W | 156,7lm/W (ob začetku življenjska doba);
ob koncu življenja: 23420lm | 163,7W;
pri 50% svetlobnem toku: 11697lm | 66,6W | 175,6lm/W
Barvna temperatura 4000K
Indeks barvnega videza CRI > 70
Barva svetlobe 740

Tovarniške nastavitve svetlobe (NS)

ob začetku življenjska doba
NS 1: 100% | 23420lm | 149,5W | 156,7lm/W | 4000K
ob koncu življenja
NS 1: 163,7W
možne so dodatne nastavitve svetlobe

Obratovalna naprava

Nadzor D4i
Smart Interface zgoraj Zhaga
Smart Interface spodaj Zhaga
Oprema termična zaščita, redukcija moči, nadzor in zagotavljanje konstantnega svetlobnega toka, časovno-odvisno upravljanje svetlobnega toka, fleksibilno parametriranje svetlobnega toka, inteligentna regulacija temperature v EVG in ​​v modulu LED, prednastavitev: logaritemska zatemnitvena karakteristika

Potrdila, standardi

Zaščitna stopnja IP66
Zaščitni razred zaščitni razred II (RII - zaščitno izoliranje)
Odpornost na udarce IK09
Temperaturno območje (delovanje) -40..+50°C
Dodatek osvetljevanje cest in trgov skladno s standardi
Zaščita pred korozijo kategorija jedkosti C5 high po DIN EN ISO 12944
Certifikacijski znak, etiketiranje CE, ENEC, ENEC+, VDE, UKCA, ZD4i

Material, Barva

ohišje svetilke aluminij tlačno ulito, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), tesnilo je mogoče zamenjati nedestruktivno, večstopenjski sistem tesnjenja, nagib: -15°..+20° (direktni natik) | -20°..+20° (pritrditev s strani), nastavljiv v korakih po 5°, brez tesnila na zgornji strani svetilke
kandelabrska prirobnica aluminij tlačno ulito, lakirano, v SITECO kovinsko sivi barvi (DB 702S), kandelabrska prirobnica vključena nemontirana
Pokrov pokrov material: varnostno kaljeno steklo (ESG)

Montaža

Način montaže, mesto montaže nastavek, nastavek, na kandelabru

Električni priklop

Priključni vod v naprej montirano, L= 12,5m, H07RN-F, 2X 1,5mm², L/N
Nazivna napetost 220..240V, 50/60Hz, AC
Prebojna trdnost odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način)

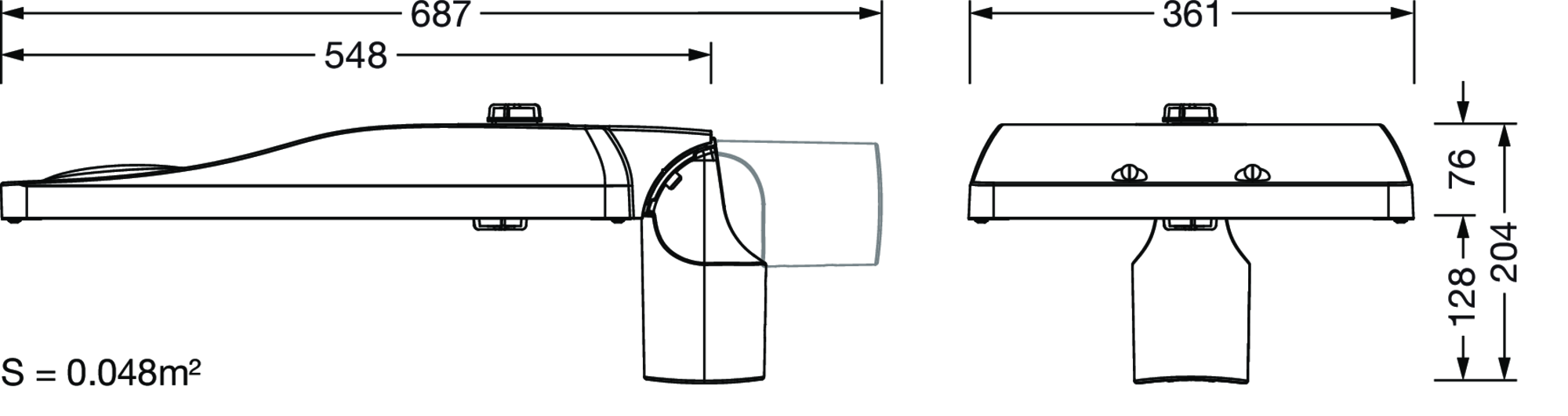

Mere, Masa

Masa 9,5kg
Premer nastavka konzola natik na kandelaber s strani: 60/48mm (pritrditev s strani/direktni natik): 5XH10108XM2, 76/32mm (pritrditev s strani/direktni natik): 5XH10108XM3

Svetlobna emisija

Svetlobna emisija 0% pri 0° nagibu

Servisna življenjska doba

Nazivna servisna življenjska doba 100000h (L93/B10) pri AT = 25°C

Vrsta izdelka
svetilka za kandelaber

Ime izdelka
Streetlight SL 31 midi

Oznaka za naročilo
5XH314AT08NA

Usmerjanje svetlobe
leča material: PMMA

Pokrov
pokrov, prozoren material

Porazdelitev svetilnosti
A320001

Kot sevanja
široka porazdelitev

Simetrija
asimetrična porazdelitev

Izstop svetlobe
direktna porazdelitev

Sijalke
v kompletu: LED

Nazivne vrednosti
23420lm | 149,5W | 156,7lm/W (ob začetku življenjska doba);
ob koncu življenja: 23420lm | 163,7W;
pri 50% svetlobnem toku: 11697lm | 66,6W | 175,6lm/W

Barvna temperatura
4000K

Indeks barvnega videza
CRI > 70

Barva svetlobe
740

ob začetku življenjska doba

NS 1: 100% | 23420lm | 149,5W | 156,7lm/W | 4000K

ob koncu življenja

NS 1: 163,7W


možne so dodatne nastavitve svetlobe

Nadzor
D4i

Smart Interface zgoraj
Zhaga

Smart Interface spodaj
Zhaga

Oprema
termična zaščita, redukcija moči, nadzor in zagotavljanje konstantnega svetlobnega toka, časovno-odvisno upravljanje svetlobnega toka, fleksibilno parametriranje svetlobnega toka, inteligentna regulacija temperature v EVG in ​​v modulu LED, prednastavitev: logaritemska zatemnitvena karakteristika

Zaščitna stopnja
IP66

Zaščitni razred
zaščitni razred II (RII - zaščitno izoliranje)

Odpornost na udarce
IK09

Temperaturno območje (delovanje)
-40..+50°C

Dodatek
osvetljevanje cest in trgov skladno s standardi

Zaščita pred korozijo
kategorija jedkosti C5 high po DIN EN ISO 12944

Certifikacijski znak, etiketiranje
CE, ENEC, ENEC+, VDE, UKCA, ZD4i

ohišje svetilke
aluminij tlačno ulito, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), tesnilo je mogoče zamenjati nedestruktivno, večstopenjski sistem tesnjenja, nagib: -15°..+20° (direktni natik) | -20°..+20° (pritrditev s strani), nastavljiv v korakih po 5°, brez tesnila na zgornji strani svetilke

kandelabrska prirobnica
aluminij tlačno ulito, lakirano, v SITECO kovinsko sivi barvi (DB 702S), kandelabrska prirobnica vključena nemontirana

Pokrov
pokrov material: varnostno kaljeno steklo (ESG)

Način montaže, mesto montaže
nastavek, nastavek, na kandelabru

Priključni vod
v naprej montirano, L= 12,5m, H07RN-F, 2X 1,5mm², L/N

Nazivna napetost
220..240V, 50/60Hz, AC

Prebojna trdnost
odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način)

Masa
9,5kg

Premer nastavka
konzola natik na kandelaber s strani: 60/48mm (pritrditev s strani/direktni natik): 5XH10108XM2, 76/32mm (pritrditev s strani/direktni natik): 5XH10108XM3

Svetlobna emisija
0% pri 0° nagibu

Nazivna servisna življenjska doba
100000h (L93/B10) pri AT = 25°C

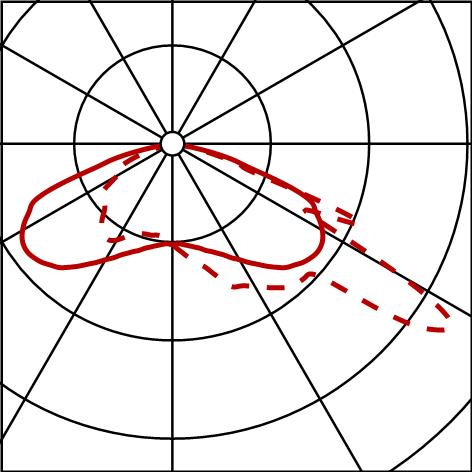

Fotometrično poročilo / podatki o načrtovanju

SL31md
A320001,23420lm740,D4i,ZaZb
Sijalke: LED 4000K / CRI >= 70
Oznaka za naročilo: 5XH314AT08NA

Fotometrično poročilo (PDF)
Relux (ROLF)
Dialux (ULD)
IES
2D simbol (DXF)
