5XH7U4AB08QA

Oznaka za naročilo: 5XH7U4AB08QA
Shrani članekShrani članek

Opis svetilka za kandelaber

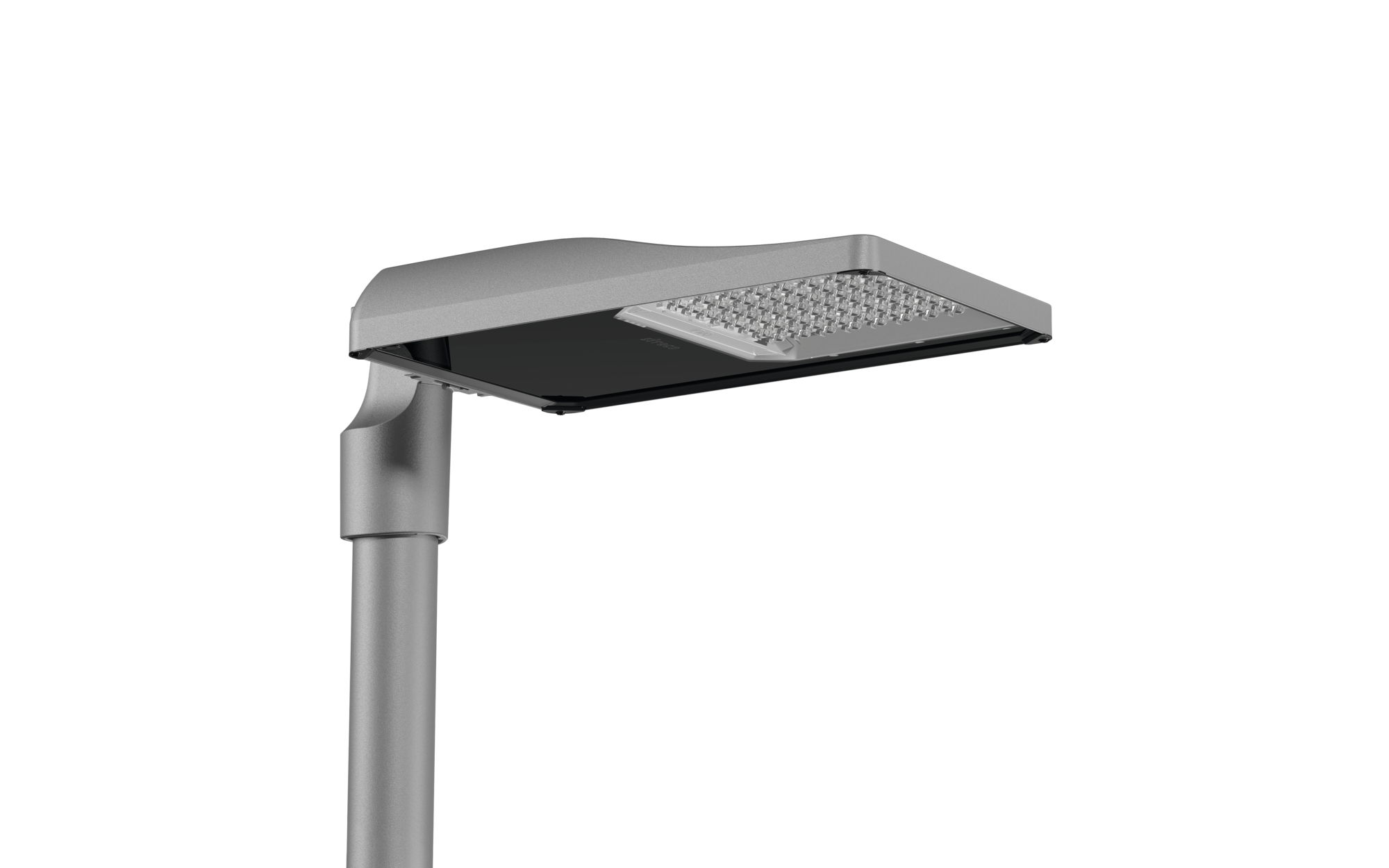

Ime izdelka Streetlight SL 31 midi
Sijalke LED
Nazivni svetlobni tok 25130lm
Svetlobni izkoristek 155,6lm/W
Barvna temperatura 4000K
Barvni videz CRI > 70
Pnom 161,5W
Pnom konec obratovalne dobe 175,9W
Pred pri 50% svetlobni tok 72,6W
Servisna življenjska doba 100000h (L94/B10) pri AT = 25°C
Zaščitna stopnja IP66
Odpornost na udarce IK10
Masa 11,9kg

Streetlight SL 31 midi, svetilka za kandelaber, primarno usmerjanje svetlobe leča, material: PMMA, primarni svetlobnotehnični pokrov: pokrov, material: varnostno kaljeno steklo (ESG), prozoren material, porazdelitev svetilnosti: P080001, primarni kot sevanja: široka porazdelitev, izstop svetlobe: direktno sevajoče, primarna svetlobna karakteristika: asimetrično, 0% svetlobne imisije, način montaže: nastavek, nastavek, mesto montaže: na kandelabru, sijalke: LED, nazivne vrednosti: 25.130lm | 161,5W | 155,6lm/W (začetek obratovalne dobe); konec obratovalne dobe: 25.130lm | 175,9W; pri 50% svetlobnem toku: 12.570lm | 72,6W | 173,1lm/W, barvna temperatura: 4000K, barvni videz: CRI > 70, barva svetlobe: 740, nastavitev svetlobe 1 (možne so dodatne nastavitve svetlobe): 100% | 25.130lm | 161,5W | 155,6lm/W | 4.000K (začetek obratovalne dobe); konec obratovalne dobe: 175,9W, predstikalna naprava: Easy LST, upravljanje: prednastavitev: linearna zatemnitvena karakteristika, fleksibilno parametriranje svetlobnega toka, časovno-odvisno upravljanje svetlobnega toka, nadzor in zagotavljanje konstantnega svetlobnega toka, redukcija moči, inteligentna regulacija temperature v EVG in ​​v modulu LED, termična zaščita, priklop na omrežje: 220..240V, AC, 50/60Hz, prebojna trdnost: odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način), priključni vod: v naprej montirano, dolžina kabla: 14,5m, karakteristike ožičenja: H07RN-F, 3X 1,5mm², konfiguracijo: L/N/LST, ohišje svetilke, material: aluminij tlačno ulito, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), kategorija jedkosti C5 high po DIN EN ISO 12944, brez tesnila na zgornji strani svetilke, nagib: -15°..+20° (direktni natik) | -20°..+20° (pritrditev s strani), nastavljiv v korakih po 5°, večstopenjski sistem tesnjenja, tesnilo je mogoče zamenjati nedestruktivno, konzola natik na kandelaber s strani: 60/48mm (pritrditev s strani/direktni natik): 5XH10108XM2, 76/32mm (pritrditev s strani/direktni natik): 5XH10108XM3, kandelabrska prirobnica, material: aluminij tlačno ulito, lakirano, v SITECO kovinsko sivi barvi (DB 702S), zaščitna stopnja (celota): IP66, zaščitni razred (celota): zaščitni razred II (RII - zaščitno izoliranje), certifikacijski znak: CE, ENEC, ENEC+, VDE, UKCA, odpornost na udarce: IK10, dopustna delovna temperatura okolice za zunanja območja uporabe: -40..+50°C, osvetljevanje cest in trgov skladno s standardi, enota pakiranja: 1 kos

Downloads

Tehnične informacije o izdelku
Podatkov za aplikativne programe

Podrobnosti izdelka

Osnovni podatki

Vrsta izdelka svetilka za kandelaber
Ime izdelka Streetlight SL 31 midi
Oznaka za naročilo 5XH7U4AB08QA

Svetlobna tehnika

Usmerjanje svetlobe leča material: PMMA
Pokrov pokrov, prozoren material
Porazdelitev svetilnosti P080001
Kot sevanja široka porazdelitev
Simetrija asimetrična porazdelitev
Izstop svetlobe direktna porazdelitev

Sijalke

Sijalke v kompletu: LED
Nazivne vrednosti 25130lm | 161,5W | 155,6lm/W (ob začetku življenjska doba);
ob koncu življenja: 25130lm | 175,9W;
pri 50% svetlobnem toku: 12570lm | 72,6W | 173,1lm/W
Barvna temperatura 4000K
Indeks barvnega videza CRI > 70
Barva svetlobe 740

Tovarniške nastavitve svetlobe (NS)

ob začetku življenjska doba
NS 1: 100% | 25130lm | 161,5W | 155,6lm/W | 4000K
ob koncu življenja
NS 1: 175,9W
možne so dodatne nastavitve svetlobe

Obratovalna naprava

Nadzor Easy LST
Oprema termična zaščita, redukcija moči, nadzor in zagotavljanje konstantnega svetlobnega toka, časovno-odvisno upravljanje svetlobnega toka, fleksibilno parametriranje svetlobnega toka, inteligentna regulacija temperature v EVG in ​​v modulu LED, prednastavitev: linearna zatemnitvena karakteristika

Potrdila, standardi

Zaščitna stopnja IP66
Zaščitni razred zaščitni razred II (RII - zaščitno izoliranje)
Odpornost na udarce IK10
Temperaturno območje (delovanje) -40..+50°C
Dodatek osvetljevanje cest in trgov skladno s standardi
Zaščita pred korozijo kategorija jedkosti C5 high po DIN EN ISO 12944
Certifikacijski znak, etiketiranje CE, ENEC, ENEC+, VDE, UKCA

Material, Barva

ohišje svetilke aluminij tlačno ulito, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), tesnilo je mogoče zamenjati nedestruktivno, večstopenjski sistem tesnjenja, nagib: -15°..+20° (direktni natik) | -20°..+20° (pritrditev s strani), nastavljiv v korakih po 5°, brez tesnila na zgornji strani svetilke
kandelabrska prirobnica aluminij tlačno ulito, lakirano, v SITECO kovinsko sivi barvi (DB 702S), kandelabrska prirobnica vključena nemontirana
Pokrov pokrov material: varnostno kaljeno steklo (ESG)

Montaža

Način montaže, mesto montaže nastavek, nastavek, na kandelabru

Električni priklop

Priključni vod v naprej montirano, L= 14,5m, H07RN-F, 3X 1,5mm², L/N/LST
Nazivna napetost 220..240V, 50/60Hz, AC
Prebojna trdnost odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način)

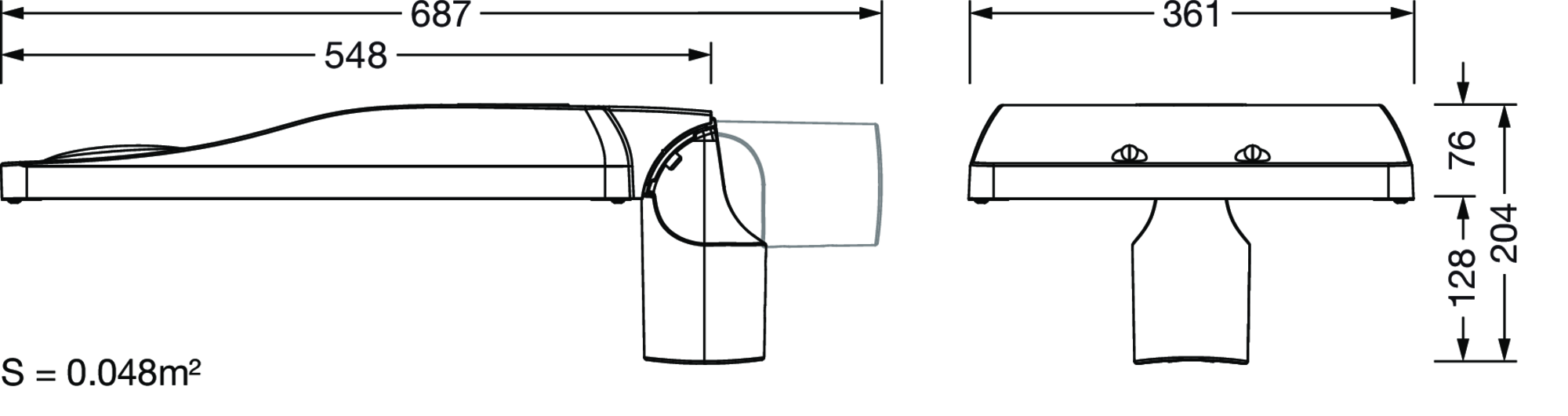

Mere, Masa

Masa 11,9kg
Premer nastavka konzola natik na kandelaber s strani: 60/48mm (pritrditev s strani/direktni natik): 5XH10108XM2, 76/32mm (pritrditev s strani/direktni natik): 5XH10108XM3

Svetlobna emisija

Svetlobna emisija 0% pri 0° nagibu

Servisna življenjska doba

Nazivna servisna življenjska doba 100000h (L94/B10) pri AT = 25°C

Vrsta izdelka
svetilka za kandelaber

Ime izdelka
Streetlight SL 31 midi

Oznaka za naročilo
5XH7U4AB08QA

Usmerjanje svetlobe
leča material: PMMA

Pokrov
pokrov, prozoren material

Porazdelitev svetilnosti
P080001

Kot sevanja
široka porazdelitev

Simetrija
asimetrična porazdelitev

Izstop svetlobe
direktna porazdelitev

Sijalke
v kompletu: LED

Nazivne vrednosti
25130lm | 161,5W | 155,6lm/W (ob začetku življenjska doba);
ob koncu življenja: 25130lm | 175,9W;
pri 50% svetlobnem toku: 12570lm | 72,6W | 173,1lm/W

Barvna temperatura
4000K

Indeks barvnega videza
CRI > 70

Barva svetlobe
740

ob začetku življenjska doba

NS 1: 100% | 25130lm | 161,5W | 155,6lm/W | 4000K

ob koncu življenja

NS 1: 175,9W


možne so dodatne nastavitve svetlobe

Nadzor
Easy LST

Oprema
termična zaščita, redukcija moči, nadzor in zagotavljanje konstantnega svetlobnega toka, časovno-odvisno upravljanje svetlobnega toka, fleksibilno parametriranje svetlobnega toka, inteligentna regulacija temperature v EVG in ​​v modulu LED, prednastavitev: linearna zatemnitvena karakteristika

Zaščitna stopnja
IP66

Zaščitni razred
zaščitni razred II (RII - zaščitno izoliranje)

Odpornost na udarce
IK10

Temperaturno območje (delovanje)
-40..+50°C

Dodatek
osvetljevanje cest in trgov skladno s standardi

Zaščita pred korozijo
kategorija jedkosti C5 high po DIN EN ISO 12944

Certifikacijski znak, etiketiranje
CE, ENEC, ENEC+, VDE, UKCA

ohišje svetilke
aluminij tlačno ulito, prašno premazano, v SITECO kovinsko sivi barvi (DB 702S), tesnilo je mogoče zamenjati nedestruktivno, večstopenjski sistem tesnjenja, nagib: -15°..+20° (direktni natik) | -20°..+20° (pritrditev s strani), nastavljiv v korakih po 5°, brez tesnila na zgornji strani svetilke

kandelabrska prirobnica
aluminij tlačno ulito, lakirano, v SITECO kovinsko sivi barvi (DB 702S), kandelabrska prirobnica vključena nemontirana

Pokrov
pokrov material: varnostno kaljeno steklo (ESG)

Način montaže, mesto montaže
nastavek, nastavek, na kandelabru

Priključni vod
v naprej montirano, L= 14,5m, H07RN-F, 3X 1,5mm², L/N/LST

Nazivna napetost
220..240V, 50/60Hz, AC

Prebojna trdnost
odpornost na prenapetostno napetost: 10kV (skupni način); 6kV (diferencialni način)

Masa
11,9kg

Premer nastavka
konzola natik na kandelaber s strani: 60/48mm (pritrditev s strani/direktni natik): 5XH10108XM2, 76/32mm (pritrditev s strani/direktni natik): 5XH10108XM3

Svetlobna emisija
0% pri 0° nagibu

Nazivna servisna življenjska doba
100000h (L94/B10) pri AT = 25°C

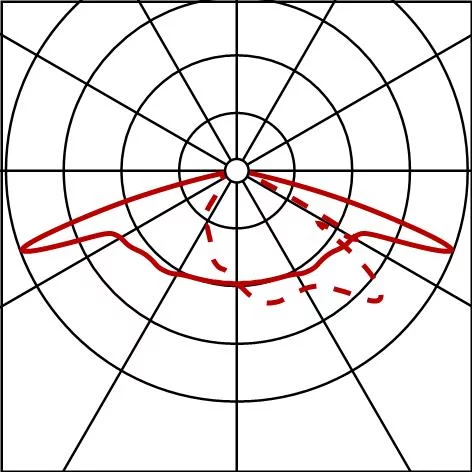

Fotometrično poročilo / podatki o načrtovanju

SL31md
P080001,25130lm740,ELST
Sijalke: LED 4000K / CRI >= 70
Oznaka za naročilo: 5XH7U4AB08QA

Fotometrično poročilo (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
