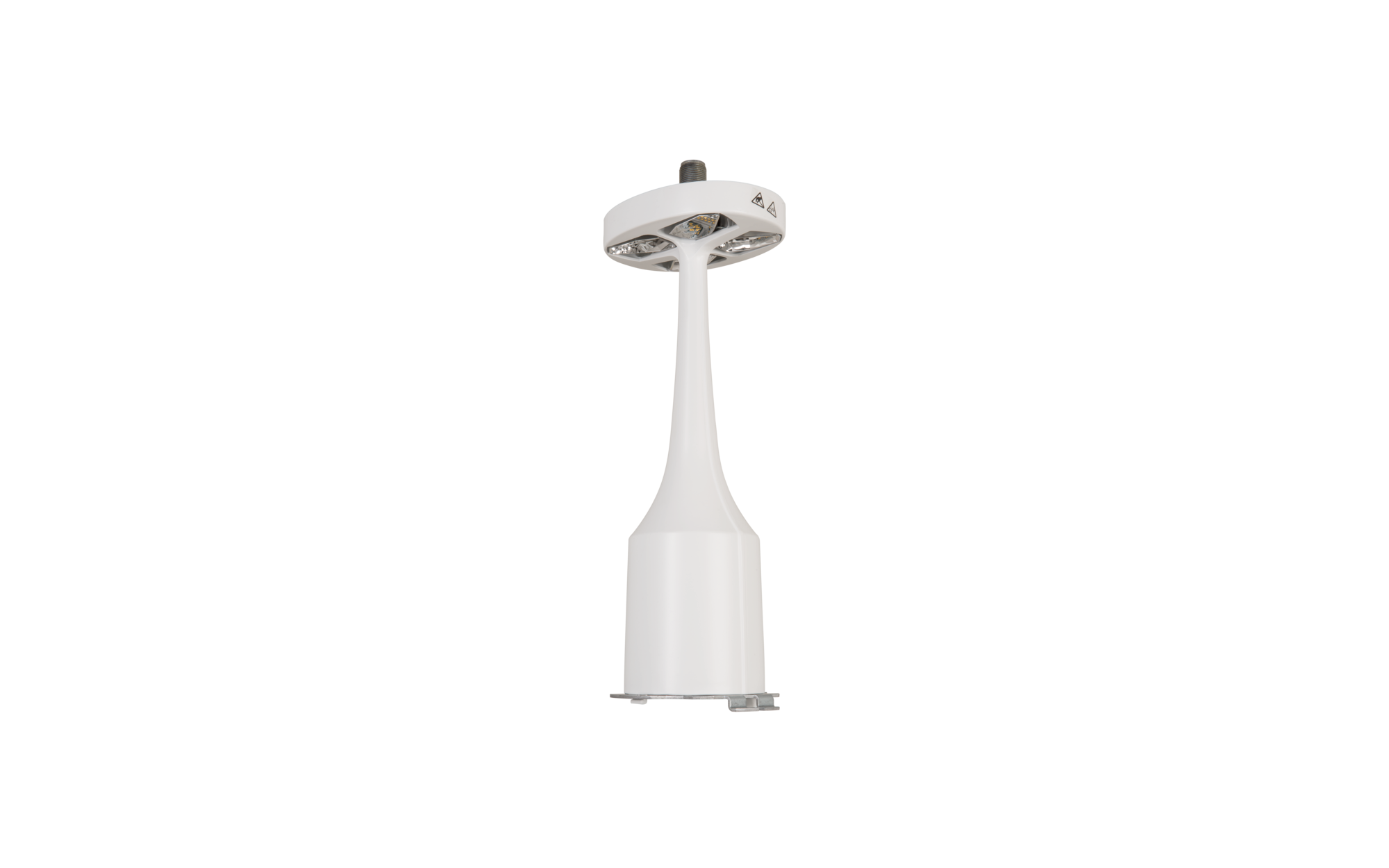

5XA5405RF04F

Cod. articolo: 5XA5405RF04F
Salva l'articoloSalva l'articolo

Articolo gruppo componenti elettrici
Nome del prodotto Modulo 540 iQ
Lampada LED
Flusso luminoso di misurazione 3000lm
Efficienza luminosa 162,2lm/W
Temperatura di colore 4000K
Resa del colore CRI > 70
Pnom 18,5W
Pnom fine durata di vita 19,7W
Plim con 50% flusso luminoso 9,3W
Peso 2,7kg

Modulo 540 iQ, gruppo componenti elettrici, conduzione primaria della luce con riflettore sfaccettato a 3 zone, in materiale plastico, rivestito in argento, brillantato, strutturato, distribuzione luminosa: C120005, angolo di emissione primario: distribuzione diffusa, distribuzione luminosa primaria: a distribuzione simmetrica, luogo di montaggio: nell'apparecchio di illuminazione, lampada: LED, valori di misurazione: 3.000lm | 18,5W | 162,2lm/W (inizio durata di vita); fine durata di vita: 3.000lm | 19,7W; con flusso luminoso al 50%: 1.500lm | 9,3W | 161,3lm/W, temperatura di colore: 4000K, resa del colore: CRI > 70, colore della luce: 740, impostazione luce 1 (ulteriori impostazioni di luce possibili): 100% | 3.000lm | 18,5W | 162,2lm/W | 4.000K (inizio durata di vita); fine durata di vita: 19,7W, alimentatore: iQ Street-Remote, controllo: preimpostazione: caratteristica di regolazione logaritmica, Street-Remote, Auto-Match, Temp-Guard, Lumen-Switch, Night-Set, Smart-Wire, Light-Fading, Desk-Remote (lettura senza fili e senza tensione e impostazione delle funzioni iQ in officina tramite funzione NFC/funzione RFID ottimizzata per l'applicazione), controllo ottimizzato costante del flusso luminoso (CLO 2.0), allacciamento alla rete: 220..240V, AC, 50/60Hz, tensione impulsiva di dimensionamento: resistenza alle sovratensioni: 10kV (modo comune); 6kV (modalità differenziale), collegamento elettrico: morsetto, 6 poli, max. 2,5mm², conduttore solido, filo flessibile, supporto componenti elettrici, bianco traffico opaco (RAL 9016), larghezza: 190mm, altezza: 514mm, equipaggiamento: Standard, classe di isolamento (totale): classe isolamento II (messa a terra), marchi di qualità: CE, ENEC, VDE, unità d’imballo: 1 pezzo

Downloads

Informazioni tecniche sul prodotto
Dati per programmi applicativi

Dettagli del prodotto

Dati caratteristici

Tipo prodotto gruppo componenti elettrici
Nome del prodotto Modulo 540 iQ
Cod. articolo 5XA5405RF04F

Illuminotecnica

Conduzione della luce riflettore sfaccettato a 3 zone in materiale plastico, rivestito in argento, brillantato
Distribuzione luminosa C120005
Angolo di emissione distribuzione diffusa
Simmetria distribuzione simmetrica

Lampade

Lampada con LED
Valori di misurazione 3000lm | 18,5W | 162,2lm/W (a inizio della durata di vita);
a fine della durata di vita: 3000lm | 19,7W;
con flusso luminoso al 50%: 1500lm | 9,3W | 161,3lm/W
Temperatura di colore 4000K
Indice di resa cromatica CRI > 70
Colore della luce 740
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (iniziale)

Impostazioni luci di fabbrica (IL)

a inizio della durata di vita
IL 1: 100% | 3000lm | 18,5W | 162,2lm/W | 4000K
a fine della durata di vita
IL 1: 19,7W
ulteriori impostazioni di luce possibili

Gruppo di alimentazione

Alimentatore EVG iQ
Sistema di controllo iQ Street-Remote
Equipaggiamento controllo ottimizzato costante del flusso luminoso (CLO 2.0), Desk-Remote (lettura senza fili e senza tensione e impostazione delle funzioni iQ in officina tramite funzione NFC/funzione RFID ottimizzata per l'applicazione), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, preimpostazione: caratteristica di regolazione logaritmica

Certificati, Norme

Classe di isolamento classe isolamento II (messa a terra)
Marchio di controllo, marchio CE, ENEC, VDE

Materiale, Colore

supporto componenti elettrici bianco traffico opaco (RAL 9016)

Collegamento elettrico

Collegamento morsetto, 6 poli, max. 2,5mm², conduttore solido, filo flessibile
Tensione nominale 220..240V, 50/60Hz, AC
Tensione impulsiva di dimensionamento resistenza alle sovratensioni: 10kV (modo comune); 6kV (modalità differenziale)

Dimensioni, Peso

Larghezza 190mm
Altezza 514mm
Peso 2,7kg

Tipo prodotto
gruppo componenti elettrici

Nome del prodotto
Modulo 540 iQ

Cod. articolo
5XA5405RF04F

Conduzione della luce
riflettore sfaccettato a 3 zone in materiale plastico, rivestito in argento, brillantato

Distribuzione luminosa
C120005

Angolo di emissione
distribuzione diffusa

Simmetria
distribuzione simmetrica

Lampada
con LED

Valori di misurazione
3000lm | 18,5W | 162,2lm/W (a inizio della durata di vita);
a fine della durata di vita: 3000lm | 19,7W;
con flusso luminoso al 50%: 1500lm | 9,3W | 161,3lm/W

Temperatura di colore
4000K

Indice di resa cromatica
CRI > 70

Colore della luce
740

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (iniziale)

a inizio della durata di vita

IL 1: 100% | 3000lm | 18,5W | 162,2lm/W | 4000K

a fine della durata di vita

IL 1: 19,7W


ulteriori impostazioni di luce possibili

Alimentatore
EVG iQ

Sistema di controllo
iQ Street-Remote

Equipaggiamento
controllo ottimizzato costante del flusso luminoso (CLO 2.0), Desk-Remote (lettura senza fili e senza tensione e impostazione delle funzioni iQ in officina tramite funzione NFC/funzione RFID ottimizzata per l'applicazione), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, preimpostazione: caratteristica di regolazione logaritmica

Classe di isolamento
classe isolamento II (messa a terra)

Marchio di controllo, marchio
CE, ENEC, VDE

supporto componenti elettrici
bianco traffico opaco (RAL 9016)

Collegamento
morsetto, 6 poli, max. 2,5mm², conduttore solido, filo flessibile

Tensione nominale
220..240V, 50/60Hz, AC

Tensione impulsiva di dimensionamento
resistenza alle sovratensioni: 10kV (modo comune); 6kV (modalità differenziale)

Larghezza
190mm

Altezza
514mm

Peso
2,7kg
