SITECO Connect 11

ProducttypesConfiguration & Datasheets

SITECO Connect 11 is the comprehensive indoor control solution for all control requirements. It offers a high level of functionality and is still easy to use. SITECO Connect 11 combines the topics of sustainability, productivity, flexibility and well-being and is aimed at the areas of application in industry, retail and office.

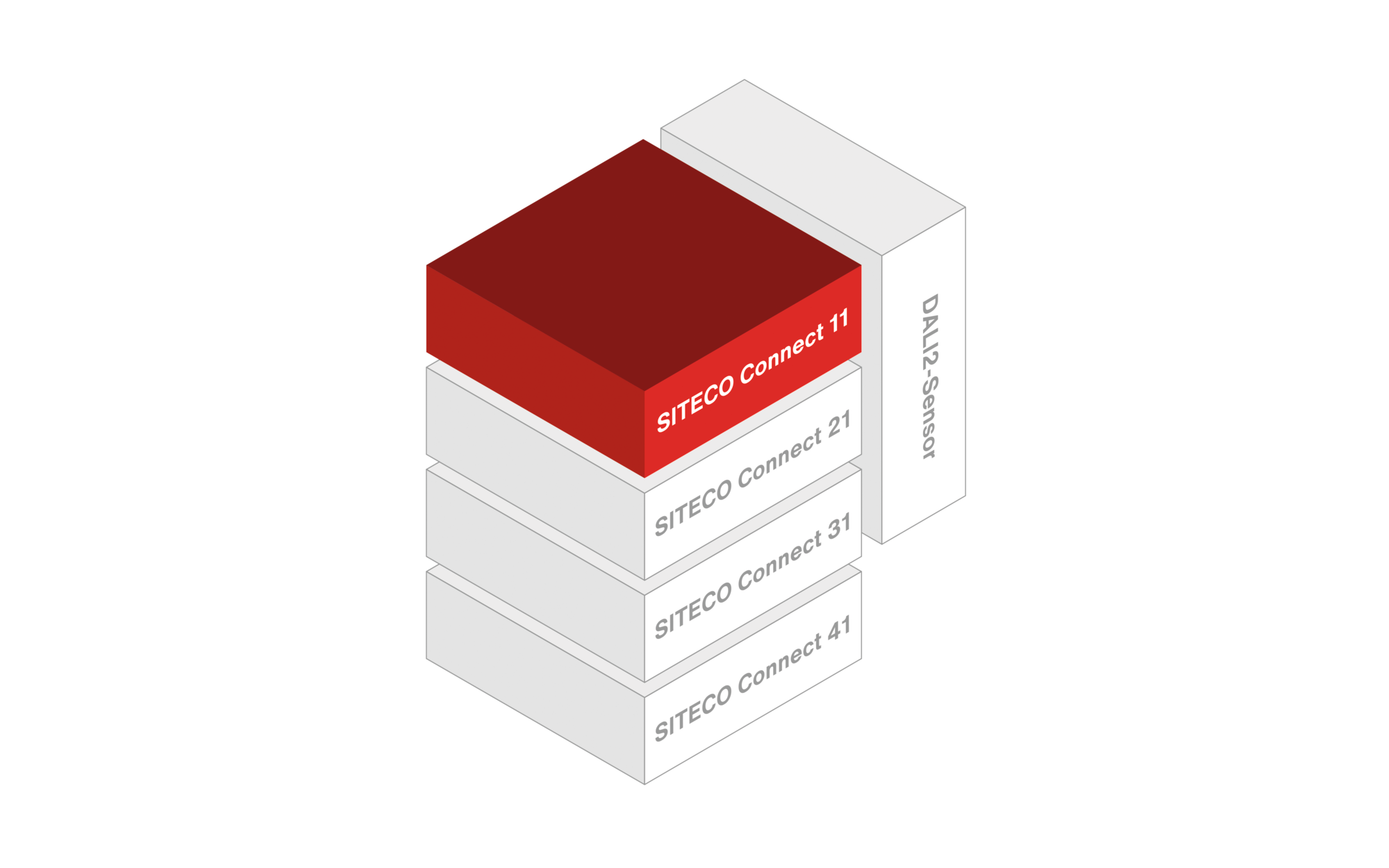

SITECO Connect solution kit

Producttypes

SITECO Connect 11

SITECO Connect 11

Intro to Productfamily

Data

Désignation pack de base S/D; pack de base M/D; pack de base S/P; pack de base M/P; borne DALI-2; borne d’entrée; borne de sortie; borne de mesure de puissance; coupleur K-Bus; kit d'extension; mise à niveau armoire de distribution; Switch; panneau d’extension
Équipement 1 à 15 lignes DALI; 1 à 40 lignes DALI; 1x coupleur de bus Ethernet, 1x borne terminale de bus, 1x kit d’encastrement de commande; boîte de distribution système préfabriquée avec bloc d’alimentation et raccords à vis; PC à écran tactile; PC sur rail DIN

Specials

Controller available as DIN rail or touch panel PC
Different basic packages (max. 1…12 or 1…18 DALI lines) provide maximum flexibility
Future-proof: through open and standardized interfaces, such as DALI2, BACnet, KNX
Easy commissioning: all function via commissioning software
Access: different user rights and roles provide functional security
Manual intervention: possible at any time by users
Future-proofing and flexibility: through individual addressing and grouping of luminaires and sensors
Cost efficiency: accelerating payback through sensors (daylight and motion)
Proactive: automatic control of lighting through intelligent time schedules
SITECO HCLlive: light influences our body visually, emotionally and biologically. It sets the pace for our internal clock
Everything in view: web visualization of the entire solution (license already included)
Status of the lighting system: visualization of sensor and luminaire faults
Energy consumption: visualization of the energy consumption of the lighting system possible
Energy consumption: measurement of energy consumption possible using calibrated measuring devices
Intelligence: intelligent control of luminaires depending on partition walls (e.g. sports halls, meeting rooms, etc.)
Remote maintenance: commissioning or analysis of the lighting system can also be carried out remotely if required

Configuration & Datasheets

  • basic package M/D for controlling max. 40 DALI lines; including 1x DIN rail PC, 1x DALI2 terminal, 1x power supply, 1x fuse, 1x license pre-installed
  • basic package S/D for controlling max. 15 DALI lines; including 1x DIN rail PC, 1x DALI2 terminal, 1x power supply, 1x fuse, 1x license pre-installed
  • basic package S/P for controlling max. 15 DALI lines; including 1x touch panel PC, 1x DALI2 terminal, 1x power supply, 1x fuse, 1x license pre-installed
  • basic package M/P for controlling max. 40 DALI lines; including 1x touch panel PC, 1x DALI2 terminal, 1x power supply, 1x fuse, 1x license pre-installed
  • per DALI terminal: max. 250mA power supply
  • per DALI terminal: max. 64 ECG and 64 sensor addresses
  • DALI2 terminal: DALI2 certified according to part 101, 103, 303 and 304
  • input terminal: for recording max. 8 binary control signals
  • output terminal: for switching max. 8 actuators
  • power measurement terminal: for connecting external current transformers
  • extension set: extension to the basic package for each additional sub-distribution. Set consisting of 1x power supply, 1x fuse, 1x bus coupler, 1x end terminal
  • control cabinet upgrade: prefabricated system distributor with power supply and screw connections, fully installed and wired; in combination with a touch panel PC, this is installed in the control cabinet door; only in combination with basic packages
  • compatible DALI 2 sensors and DALI2 push button couplers see "SITECO Connect DALI2 components"

Results

pack de base S/P

N° de commande: 5LZ930101 GTIN (EAN): 4058352385913
Nom du produitDésignationÉquipementCommandeEmplacement de posePds (kg)Prix (CHF)
SITECO Connect 11pack de base S/P1 à 15 lignes DALI, PC à écran tactileDALI 2dans un répartiteur électrique0,97452,00
Show details
Texte d'appel d'offreFiche technique (PDF, version détaillée)All Downloads

pack de base M/P

N° de commande: 5LZ930103 GTIN (EAN): 4058352385937
Nom du produitDésignationÉquipementCommandeEmplacement de posePds (kg)Prix (CHF)
SITECO Connect 11pack de base M/P1 à 40 lignes DALI, PC à écran tactileDALI 2dans un répartiteur électrique0,99783,00
Show details
Texte d'appel d'offreFiche technique (PDF, version détaillée)All Downloads

pack de base S/D

N° de commande: 5LZ930100 GTIN (EAN): 4058352385906
Nom du produitDésignationÉquipementCommandeEmplacement de posePds (kg)Prix (CHF)
SITECO Connect 11pack de base S/D1 à 15 lignes DALI, PC sur rail DINDALI 2dans un répartiteur électrique0,66031,00
Show details
Texte d'appel d'offreFiche technique (PDF, version détaillée)All Downloads

pack de base M/D

N° de commande: 5LZ930102 GTIN (EAN): 4058352385920
Nom du produitDésignationÉquipementCommandeEmplacement de posePds (kg)Prix (CHF)
SITECO Connect 11pack de base M/D1 à 40 lignes DALI, PC sur rail DINDALI 2dans un répartiteur électrique0,67826,00
Show details
Texte d'appel d'offreFiche technique (PDF, version détaillée)All Downloads

borne DALI-2

N° de commande: 5LZ930200 GTIN (EAN): 4058352385944
Nom du produitDésignationÉquipementCommandeEmplacement de posePds (kg)Prix (CHF)
SITECO Connect 11borne DALI-2 DALI 2dans un répartiteur électrique0,1664,00
Show details
Texte d'appel d'offreFiche technique (PDF, version détaillée)All Downloads

borne d’entrée

N° de commande: 5LZ930201 GTIN (EAN): 4058352385951
Nom du produitDésignationÉquipementCommandeEmplacement de posePds (kg)Prix (CHF)
SITECO Connect 11borne d’entrée dans un répartiteur électrique0,1121,00
Show details
Texte d'appel d'offreFiche technique (PDF, version détaillée)All Downloads

borne de sortie

N° de commande: 5LZ930202 GTIN (EAN): 4058352385968
Nom du produitDésignationÉquipementCommandeEmplacement de posePds (kg)Prix (CHF)
SITECO Connect 11borne de sortie dans un répartiteur électrique0,1135,00
Show details
Texte d'appel d'offreFiche technique (PDF, version détaillée)All Downloads

borne de mesure de puissance

N° de commande: 5LZ930203 GTIN (EAN): 4058352386682
Nom du produitDésignationÉquipementCommandeEmplacement de posePds (kg)Prix (CHF)
SITECO Connect 11borne de mesure de puissance dans un répartiteur électrique0,1463,00
Show details
Texte d'appel d'offreFiche technique (PDF, version détaillée)All Downloads

coupleur K-Bus

N° de commande: 5LZ930206 GTIN (EAN): 4058352385999
Nom du produitDésignationÉquipementCommandeEmplacement de posePds (kg)Prix (CHF)
SITECO Connect 11coupleur K-Bus dans un répartiteur électrique0,1305,00
Show details
Texte d'appel d'offreFiche technique (PDF, version détaillée)All Downloads

kit d'extension

N° de commande: 5LZ930300 GTIN (EAN): 4058352386002
Nom du produitDésignationÉquipementCommandeEmplacement de posePds (kg)Prix (CHF)
SITECO Connect 11kit d'extension1x coupleur de bus Ethernet, 1x borne terminale de bus, 1x kit d’encastrement de commande dans un répartiteur électrique0,11283,00
Show details
Texte d'appel d'offreFiche technique (PDF, version détaillée)All Downloads

mise à niveau armoire de distribution

N° de commande: 5LZ930301 GTIN (EAN): 4058352386019
Nom du produitDésignationÉquipementCommandeEmplacement de posePds (kg)Prix (CHF)
SITECO Connect 11mise à niveau armoire de distributionboîte de distribution système préfabriquée avec bloc d’alimentation et raccords à vis 0,11654,00
Show details
Texte d'appel d'offreFiche technique (PDF, version détaillée)All Downloads

Switch

N° de commande: 5LZ930302 GTIN (EAN): 4058352386026
Nom du produitDésignationÉquipementCommandeEmplacement de posePds (kg)Prix (CHF)
SITECO Connect 11Switch dans un répartiteur électrique0,3256,00
Show details
Texte d'appel d'offreFiche technique (PDF, version détaillée)All Downloads

panneau d’extension

N° de commande: 5LZ930304 GTIN (EAN): 4058352386040
Nom du produitDésignationÉquipementCommandeEmplacement de posePds (kg)Prix (CHF)
SITECO Connect 11panneau d’extensionPC à écran tactile dans une armoire de distribution0,92469,00
Show details
Texte d'appel d'offreFiche technique (PDF, version détaillée)All Downloads

pack de base S/P

N° de commande: 5LZ930101GTIN (EAN): 4058352385913

Nom du produitSITECO Connect 11
Désignationpack de base S/P
Équipement1 à 15 lignes DALI, PC à écran tactile
CommandeDALI 2
Emplacement de posedans un répartiteur électrique
Pds (kg)0,9
Prix (CHF)7452,00
Show details

pack de base M/P

N° de commande: 5LZ930103GTIN (EAN): 4058352385937

Nom du produitSITECO Connect 11
Désignationpack de base M/P
Équipement1 à 40 lignes DALI, PC à écran tactile
CommandeDALI 2
Emplacement de posedans un répartiteur électrique
Pds (kg)0,9
Prix (CHF)9783,00
Show details

pack de base S/D

N° de commande: 5LZ930100GTIN (EAN): 4058352385906

Nom du produitSITECO Connect 11
Désignationpack de base S/D
Équipement1 à 15 lignes DALI, PC sur rail DIN
CommandeDALI 2
Emplacement de posedans un répartiteur électrique
Pds (kg)0,6
Prix (CHF)6031,00
Show details

pack de base M/D

N° de commande: 5LZ930102GTIN (EAN): 4058352385920

Nom du produitSITECO Connect 11
Désignationpack de base M/D
Équipement1 à 40 lignes DALI, PC sur rail DIN
CommandeDALI 2
Emplacement de posedans un répartiteur électrique
Pds (kg)0,6
Prix (CHF)7826,00
Show details

borne DALI-2

N° de commande: 5LZ930200GTIN (EAN): 4058352385944

Nom du produitSITECO Connect 11
Désignationborne DALI-2
Équipement
CommandeDALI 2
Emplacement de posedans un répartiteur électrique
Pds (kg)0,1
Prix (CHF)664,00
Show details

borne d’entrée

N° de commande: 5LZ930201GTIN (EAN): 4058352385951

Nom du produitSITECO Connect 11
Désignationborne d’entrée
Équipement
Commande
Emplacement de posedans un répartiteur électrique
Pds (kg)0,1
Prix (CHF)121,00
Show details

borne de sortie

N° de commande: 5LZ930202GTIN (EAN): 4058352385968

Nom du produitSITECO Connect 11
Désignationborne de sortie
Équipement
Commande
Emplacement de posedans un répartiteur électrique
Pds (kg)0,1
Prix (CHF)135,00
Show details

borne de mesure de puissance

N° de commande: 5LZ930203GTIN (EAN): 4058352386682

Nom du produitSITECO Connect 11
Désignationborne de mesure de puissance
Équipement
Commande
Emplacement de posedans un répartiteur électrique
Pds (kg)0,1
Prix (CHF)463,00
Show details

coupleur K-Bus

N° de commande: 5LZ930206GTIN (EAN): 4058352385999

Nom du produitSITECO Connect 11
Désignationcoupleur K-Bus
Équipement
Commande
Emplacement de posedans un répartiteur électrique
Pds (kg)0,1
Prix (CHF)305,00
Show details

kit d'extension

N° de commande: 5LZ930300GTIN (EAN): 4058352386002

Nom du produitSITECO Connect 11
Désignationkit d'extension
Équipement1x coupleur de bus Ethernet, 1x borne terminale de bus, 1x kit d’encastrement de commande
Commande
Emplacement de posedans un répartiteur électrique
Pds (kg)0,1
Prix (CHF)1283,00
Show details

mise à niveau armoire de distribution

N° de commande: 5LZ930301GTIN (EAN): 4058352386019

Nom du produitSITECO Connect 11
Désignationmise à niveau armoire de distribution
Équipementboîte de distribution système préfabriquée avec bloc d’alimentation et raccords à vis
Commande
Emplacement de pose
Pds (kg)0,1
Prix (CHF)1654,00
Show details

Switch

N° de commande: 5LZ930302GTIN (EAN): 4058352386026

Nom du produitSITECO Connect 11
DésignationSwitch
Équipement
Commande
Emplacement de posedans un répartiteur électrique
Pds (kg)0,3
Prix (CHF)256,00
Show details

panneau d’extension

N° de commande: 5LZ930304GTIN (EAN): 4058352386040

Nom du produitSITECO Connect 11
Désignationpanneau d’extension
ÉquipementPC à écran tactile
Commande
Emplacement de posedans une armoire de distribution
Pds (kg)0,9
Prix (CHF)2469,00
Show details
