51DB12EC14B1D

Bestellnr.: 51DB12EC14B1D
Artikel merkenArtikel merken

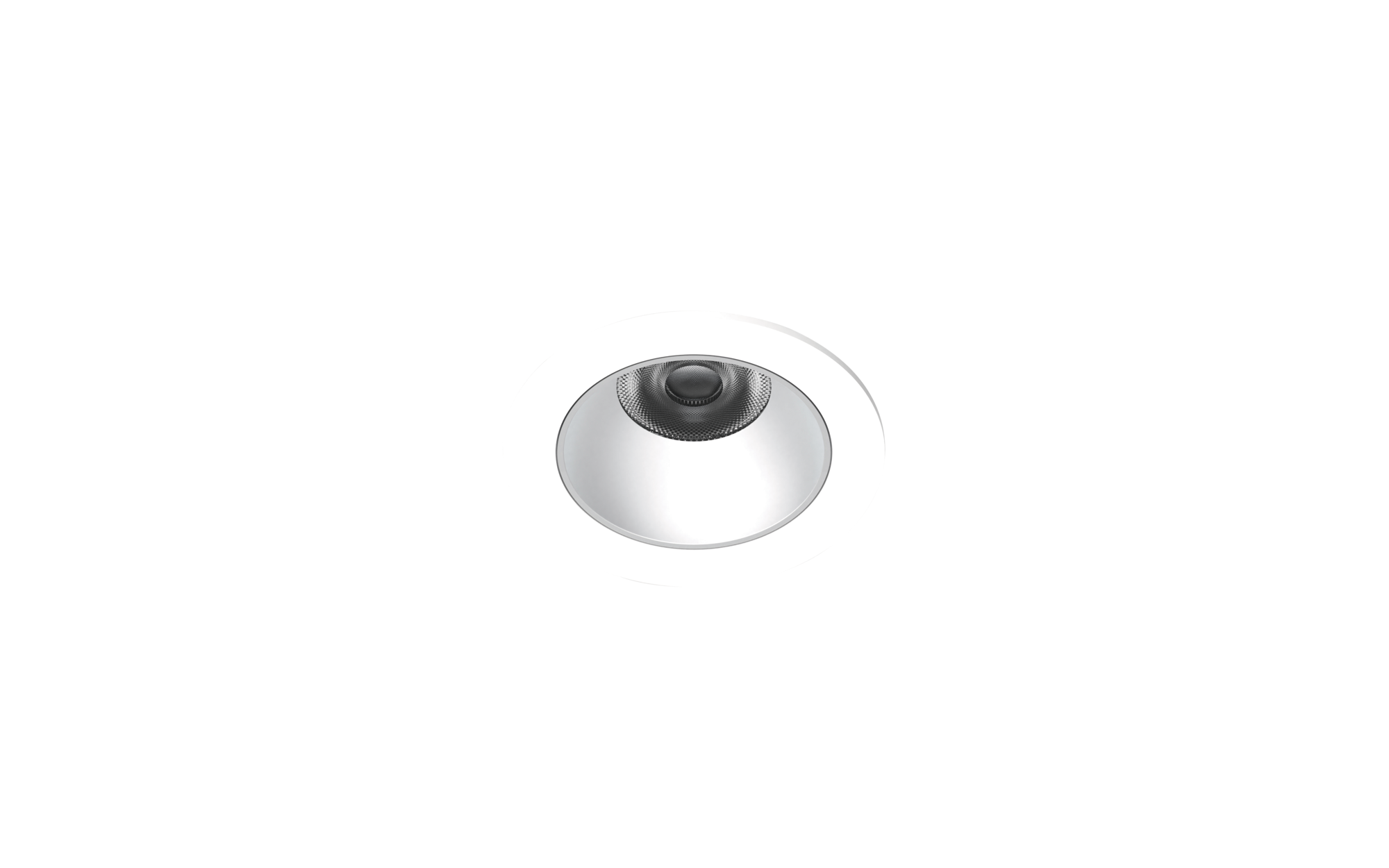

Bezeichnung Downlight
Produktname Lunis 21 M
Lampe LED
Bemessungs­lichtstrom 1670lm
Licht­ausbeute 135lm/W
Farb­temperatur 3000K
Farb­wiedergabe CRI > 90
Bemessungs­leistung 12,4W
Lebensdauer 50000h (L90/B10) bei UT = 25°C, 100000h (L80/B10) bei UT = 25°C
Schutzart IP20
Schlag­festigkeit IK03
Gewicht 0,4kg

Lunis 21 M, Downlight, Lichtlenkung mit Linse, aus PMMA, Entblendung mit Reflektor, matt, BAP65 (L= 3000cd/m²), UGR der Leuchte ≤ 19 (X = 4H | Y = 8H | S = 0,25H | Reflexionsgrade 70/50/20), Abstrahlwinkel: medium strahlend, Lichtaustritt: direkt strahlend, LED Bemessungs­lichtstrom: 1.670lm, Lichtfarbe: 930, mit Klemme, 5polig, Netz­anschluss: 220..240V, AC/DC, 0/50..60Hz, Gehäuse, rund, aus Aluminium-Druckguss, pulver­beschichtet, verkehrsweiß (RAL 9016), Durchmesser: 116mm, Klemmbereich: 1..40mm, Schutzart (gesamt): IP20, Schutzart (raumseitig): IP54, Schutzklasse (gesamt): SK II (Schutzisoliert), Prüfzeichen: CE, ENEC, Schlag­festigkeit: IK03, zul. Umgebungs­temperatur für Innenräume: -20..+25°C, Verpackungs­einheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Downlight
Produktname Lunis 21 M
Bestell-Nr. 51DB12EC14B1D

Lichttechnik

Lichtlenkung Linse aus PMMA
Entblendung Reflektor, matt
Abstrahlwinkel medium strahlend
Lichtaustritt direkt strahlend
UGR Blickrichtung längs zur Leuchte ≤ 19
UGR Blickrichtung quer zur Leuchte ≤ 19

Bestückung

Leuchtmittel mit LED
Bemessungs­lichtstrom 1670lm
Licht­ausbeute 135lm/W
Farb­temperatur 3000K
Farb­wiedergabeindex CRI > 90
Lichtfarbe 930
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 3 SDCM (initial)
Bemessungs­leistung 12,4W
Zusatz mit Durch­ver­drahtung, Lichtstrom bei DC Betrieb auf ca. 15% reduziert, Lichtstrom an der Leuchte einstellbar in 8 Stufen (850/.../2450lm), Anschluss­leistung je nach Lichtstromeinstellung (6,4/.../18,5W)

Betriebsgerät

Ansteuerung DALI 2, Multilumen

Zertifikate, Standards

Schutzart IP20
Schutzart (raumseitig) IP54
Schutzklasse SK II (Schutzisoliert)
Schlag­festigkeit IK03
Temperaturbereich (Betrieb) -20..+25°C
Prüfzeichen, Kennzeichnung CE, ENEC

Material, Farbe

Gehäuse Aluminium-Druckguss, pulver­beschichtet, verkehrsweiß (RAL 9016), rund

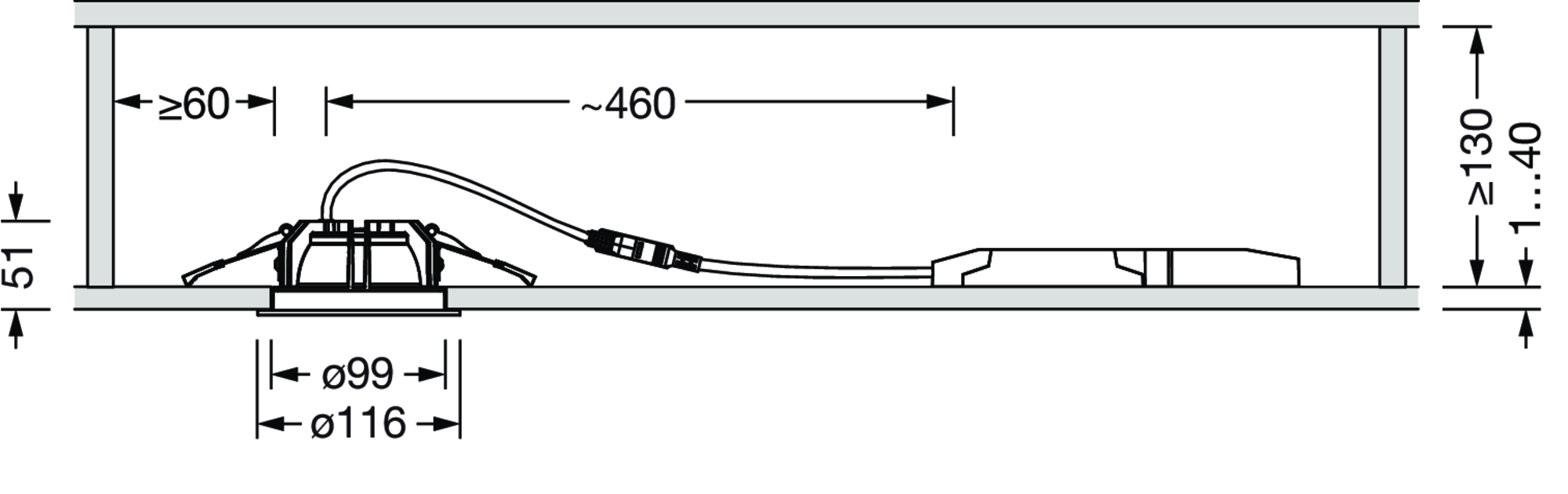

Montage

Montageart, Montageort Einbau, in der Decke
Ø Deckenausschnitt 100mm
Klemmbereich 1..40mm
Anordnung Einzelanordnung

Elektrischer Anschluss

Anschluss Klemme, 5polig
Nennspannung 220..240V, 0/50..60Hz, AC/DC

Abmessung, Gewicht

Durchmesser 116mm
Höhe 53mm
Gewicht 0,4kg

Lebensdauer

Bemessungslebensdauer 100000h (L80/B10) bei UT = 25°C, 50000h (L90/B10) bei UT = 25°C

Produkttyp
Downlight

Produktname
Lunis 21 M

Bestell-Nr.
51DB12EC14B1D

Lichtlenkung
Linse aus PMMA

Entblendung
Reflektor, matt

Abstrahlwinkel
medium strahlend

Lichtaustritt
direkt strahlend

UGR Blickrichtung längs zur Leuchte
≤ 19

UGR Blickrichtung quer zur Leuchte
≤ 19

Leuchtmittel
mit LED

Bemessungs­lichtstrom
1670lm

Licht­ausbeute
135lm/W

Farb­temperatur
3000K

Farb­wiedergabeindex
CRI > 90

Lichtfarbe
930

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 3 SDCM (initial)

Bemessungs­leistung
12,4W

Zusatz
mit Durch­ver­drahtung, Lichtstrom bei DC Betrieb auf ca. 15% reduziert, Lichtstrom an der Leuchte einstellbar in 8 Stufen (850/.../2450lm), Anschluss­leistung je nach Lichtstromeinstellung (6,4/.../18,5W)

Ansteuerung
DALI 2, Multilumen

Schutzart
IP20

Schutzart (raumseitig)
IP54

Schutzklasse
SK II (Schutzisoliert)

Schlag­festigkeit
IK03

Temperaturbereich (Betrieb)
-20..+25°C

Prüfzeichen, Kennzeichnung
CE, ENEC

Gehäuse
Aluminium-Druckguss, pulver­beschichtet, verkehrsweiß (RAL 9016), rund

Montageart, Montageort
Einbau, in der Decke

Ø Deckenausschnitt
100mm

Klemmbereich
1..40mm

Anordnung
Einzelanordnung

Anschluss
Klemme, 5polig

Nennspannung
220..240V, 0/50..60Hz, AC/DC

Durchmesser
116mm

Höhe
53mm

Gewicht
0,4kg

Bemessungslebensdauer
100000h (L80/B10) bei UT = 25°C, 50000h (L90/B10) bei UT = 25°C

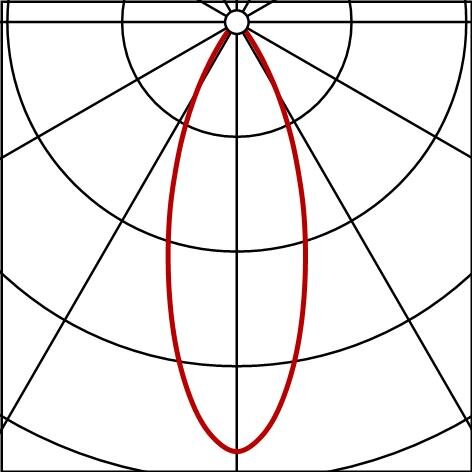

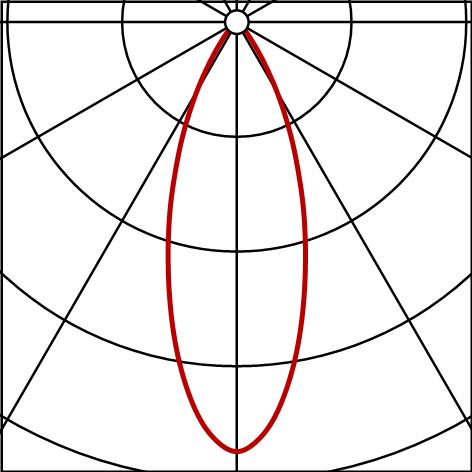

Lichttechnischer Prüfbefund / Planungsdaten

Lunis 21
LED, Linse, PMMA, Reflektor, matt, BAP65 (L<= 3000cd/m²), direkt medium strahlend, Einzelanordnung, Einbau, in der Decke, ø= 116mm
Bestückung: LED 3000K / CRI >= 90
Bestellnr.: 51DB12EC14B1D

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
IES
2D-Symbol (DXF)
