5XA5132S1B08A1

Bestellnr.: 5XA5132S1B08A1
Artikel merkenArtikel merken

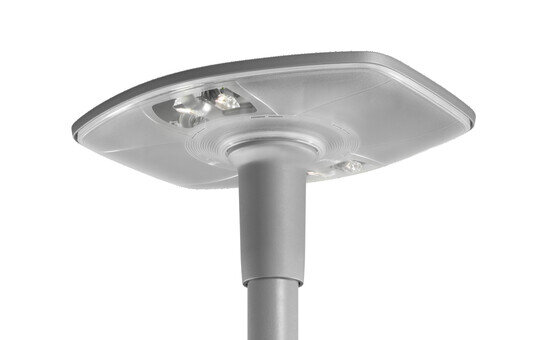

Bezeichnung Mastleuchte
Produktname DL 30 LED
Lampe LED
Bemessungs­lichtstrom 1600lm
Licht­ausbeute 128lm/W
Farb­temperatur 4000K
Farb­wiedergabe CRI > 70
PNenn Beginn Lebensdauer 13
PNenn Ende Lebensdauer 13
PRed bei 50% Lichtstrom 7
Lebensdauer 100000h (L97/B10) bei UT = 25°C
Schutzart IP66
Schlag­festigkeit IK08
Gewicht 7,7kg

DL 30 LED, Mastleuchte, primäre Lichtlenkung mit 3-Zonen Facetten-Reflektor, aus Kunststoff, Alu bedampft, hochglänzend, primäre lichttechn. Abdeckung: Abdeckung, aus PMMA, strukturiert, klar, Licht­verteilung: P100004, Abstrahlwinkel primär: extrem breit strahlend, Lichtaustritt: direkt strahlend, primäre Licht­charakteristik: asymmetrisch, Montageart: Aufsatz, Leuchtmittel: LED, Bemessungswerte: 1.600lm | 12,5W | 128lm/W (Beginn Lebensdauer); Ende Lebensdauer: 1.600lm | 12,7W; bei 50% Lichtstrom: 800lm | 6,9W | 115,9lm/W, Farb­temperatur: 4000K, Farb­wiedergabe: CRI > 70, Lichtfarbe: 740, Lichteinstellung 1 (weitere Lichteinstellungen möglich): 100% | 1.600lm | 12,5W | 128lm/W | 4.000K (Beginn Lebensdauer); Ende Lebensdauer: 12,7W, Vorschaltgerät: Plus, Steuerung: flexible Licht­strom­parametrierung, zeitabhängige Licht­strom­steuerung, Konstantlichtstrom-Steuerung, digitale Kommunikations­schnittstelle, Leistungs­reduzierung, Netz­anschluss: 230..240V, AC, 50/60Hz, Stoßspannungsfestigkeit: 6kV 1,2/50µs, Leuchten­gehäuse, aus Aluminium-Druckguss, pulver­beschichtet, SITECO eisenglimmer (DB 702S), Länge: 600mm, Breite: 510mm, Höhe: 290mm, für Zopfmaß: d x l = 76 x 100mm (Aufsatz) | mit Reduzierstück (optionales Zubehör) 60 x 100mm, Schutzart (gesamt): IP66, Schutzklasse (gesamt): SK II (Schutzisoliert), Prüfzeichen: CE, ENEC, VDE, Schlag­festigkeit: IK08, zul. Betriebsumgebungstemperatur: -25..+45°C, normgerechte Platz- und Straßen­beleuchtung, Verpackungs­einheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Mastleuchte
Produktname DL 30 LED
Bestell-Nr. 5XA5132S1B08A1

Lichttechnik

Lichtlenkung 3-Zonen Facetten-Reflektor aus Kunststoff, Alu bedampft, hochglänzend
Abdeckung Abdeckung, klar, strukturiert
Licht­verteilung P1.0a
Abstrahlwinkel extrem breit strahlend
Symmetrie asymmetrisch strahlend
Lichtaustritt direkt strahlend

Bestückung

Leuchtmittel mit High Power LED, LED
Bemessungs­lichtstrom 1600lm
Licht­ausbeute 128lm/W
Farb­temperatur 4000K
Farb­wiedergabeindex CRI > 70
Lichtfarbe 740
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (initial)
Bemessungs­leistung Beginn Lebensdauer 13
Bemessungs­leistung Ende Lebensdauer 13
Bemessungs­leistung bei 50% Lichtstrom 7

Betriebsgerät

Vorschaltgerät EVG Plus
Ansteuerung Plus
Ausstattung Leistungs­reduzierung, digitale Kommunikations­schnittstelle, Konstantlichtstrom-Steuerung, zeitabhängige Licht­strom­steuerung, flexible Licht­strom­parametrierung
Schaltungsart elektronische Leistungs­reduzierung

Zertifikate, Standards

Schutzart IP66
Schutzklasse SK II (Schutzisoliert)
Schlag­festigkeit IK08
Temperaturbereich (Betrieb) -25..+45°C
Zusatz normgerechte Platz- und Straßen­beleuchtung
Prüfzeichen, Kennzeichnung CE, ENEC, VDE

Material, Farbe

Leuchten­gehäuse Aluminium-Druckguss, pulver­beschichtet, SITECO eisenglimmer (DB 702S)
Abdeckung Abdeckung aus PMMA

Montage

Montageart, Montageort Aufsatz, auf dem Mast

Elektrischer Anschluss

Nennspannung 230..240V, 50/60Hz, AC
Stoßspannungsfestigkeit 6kV 1,2/50µs

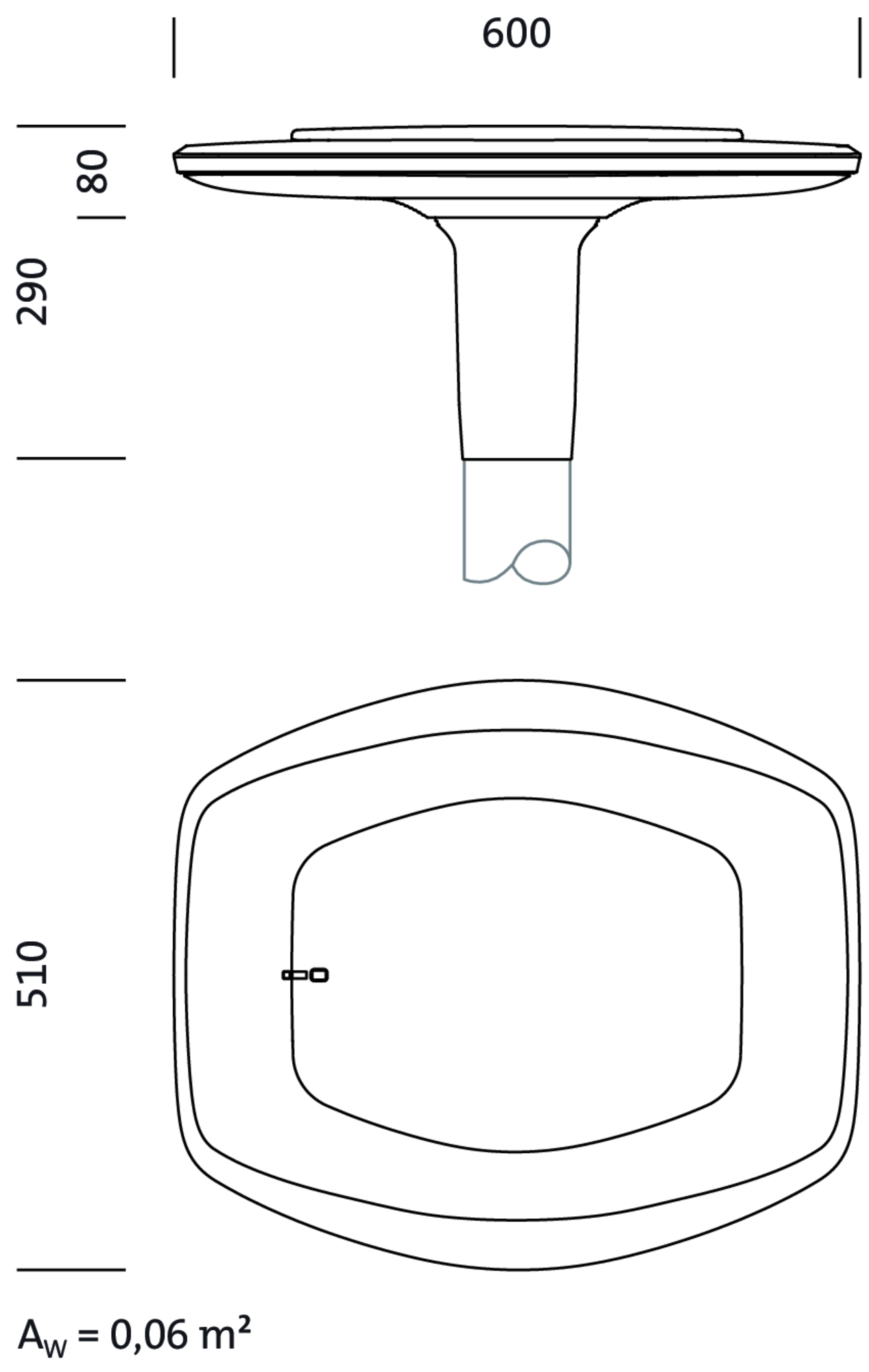

Abmessung, Gewicht

Länge 600mm
Breite 510mm
Höhe 290mm
Gewicht 7,7kg
Mastzopf für Zopfmaß: d x l = 76 x 100mm (Aufsatz) | mit Reduzierstück (optionales Zubehör) 60 x 100mm

Lichtemission

Lichtemission 0%

Lebensdauer

Bemessungslebensdauer 100000h (L97/B10) bei UT = 25°C

Produkttyp
Mastleuchte

Produktname
DL 30 LED

Bestell-Nr.
5XA5132S1B08A1

Lichtlenkung
3-Zonen Facetten-Reflektor aus Kunststoff, Alu bedampft, hochglänzend

Abdeckung
Abdeckung, klar, strukturiert

Licht­verteilung
P1.0a

Abstrahlwinkel
extrem breit strahlend

Symmetrie
asymmetrisch strahlend

Lichtaustritt
direkt strahlend

Leuchtmittel
mit High Power LED, LED

Bemessungs­lichtstrom
1600lm

Licht­ausbeute
128lm/W

Farb­temperatur
4000K

Farb­wiedergabeindex
CRI > 70

Lichtfarbe
740

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (initial)

Bemessungs­leistung Beginn Lebensdauer
13

Bemessungs­leistung Ende Lebensdauer
13

Bemessungs­leistung bei 50% Lichtstrom
7

Vorschaltgerät
EVG Plus

Ansteuerung
Plus

Ausstattung
Leistungs­reduzierung, digitale Kommunikations­schnittstelle, Konstantlichtstrom-Steuerung, zeitabhängige Licht­strom­steuerung, flexible Licht­strom­parametrierung

Schaltungsart
elektronische Leistungs­reduzierung

Schutzart
IP66

Schutzklasse
SK II (Schutzisoliert)

Schlag­festigkeit
IK08

Temperaturbereich (Betrieb)
-25..+45°C

Zusatz
normgerechte Platz- und Straßen­beleuchtung

Prüfzeichen, Kennzeichnung
CE, ENEC, VDE

Leuchten­gehäuse
Aluminium-Druckguss, pulver­beschichtet, SITECO eisenglimmer (DB 702S)

Abdeckung
Abdeckung aus PMMA

Montageart, Montageort
Aufsatz, auf dem Mast

Nennspannung
230..240V, 50/60Hz, AC

Stoßspannungsfestigkeit
6kV 1,2/50µs

Länge
600mm

Breite
510mm

Höhe
290mm

Gewicht
7,7kg

Mastzopf
für Zopfmaß: d x l = 76 x 100mm (Aufsatz) | mit Reduzierstück (optionales Zubehör) 60 x 100mm

Lichtemission
0%

Bemessungslebensdauer
100000h (L97/B10) bei UT = 25°C

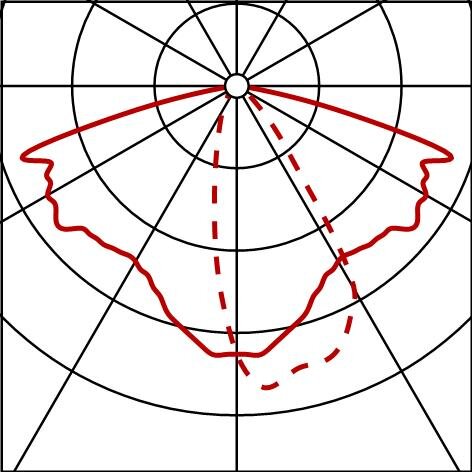

Lichttechnischer Prüfbefund / Planungsdaten

DL30
P100004,1600lm740,Plus
Bestückung: 1x LED
Bestellnr.: 5XA5132S1B08A1

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
