5XA5405KF04F

Bestellnr.: 5XA5405KF04F
Artikel merkenArtikel merken

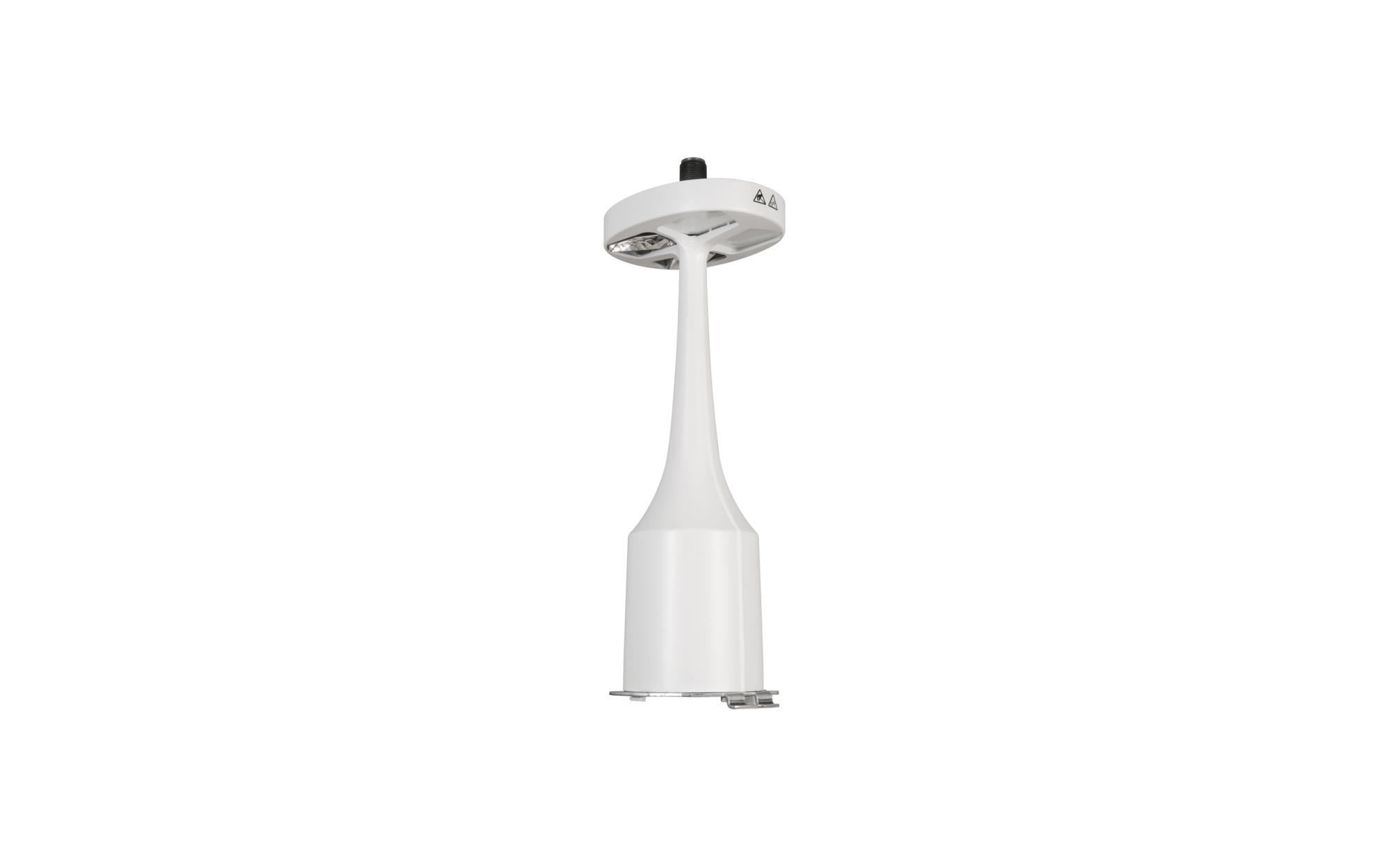

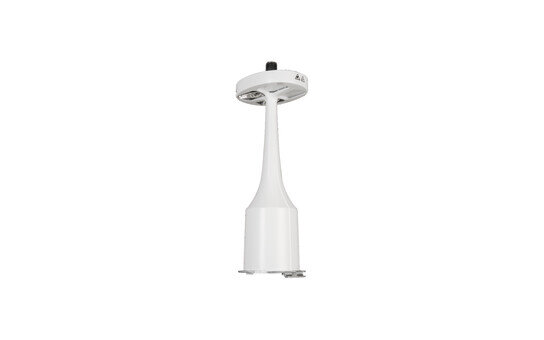

Bezeichnung Baugruppe Elektrik
Produktname Modul 540 iQ
Lampe LED
Bemessungs­lichtstrom 1550lm
Licht­ausbeute 155lm/W
Farb­temperatur 4000K
Farb­wiedergabe CRI > 70
PNenn 10W
PNenn Ende Lebensdauer 10,4W
PRed bei 50% Lichtstrom 5,3W
Gewicht 2,7kg

Modul 540 iQ, Baugruppe Elektrik, primäre Lichtlenkung mit 3-Zonen Facetten-Reflektor, aus Kunststoff, Silber beschichtet, hochglänzend, strukturiert, Licht­verteilung: S120002, Abstrahlwinkel primär: breit strahlend, primäre Licht­charakteristik: asymmetrisch, Leuchtmittel: LED, Bemessungswerte: 1.550lm | 10W | 155lm/W (Beginn Lebensdauer); Ende Lebensdauer: 1.550lm | 10,4W; bei 50% Lichtstrom: 775lm | 5,3W | 146,2lm/W, Farb­temperatur: 4000K, Farb­wiedergabe: CRI > 70, Lichtfarbe: 740, Lichteinstellung 1 (weitere Lichteinstellungen möglich): 100% | 1.550lm | 10W | 155lm/W | 4.000K (Beginn Lebensdauer); Ende Lebensdauer: 10,4W, Vorschaltgerät: iQ Street-Remote, Steuerung: Voreinstellung: Dimmkennlinie logarithmisch, Street-Remote, Auto-Match, Temp-Guard, Lumen-Switch, Night-Set, Smart-Wire, Light-Fading, Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), optimierte Konstant­licht­strom­steuerung (CLO 2.0), Netz­anschluss: 220..240V, AC, 50/60Hz, Stoßspannungsfestigkeit: Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode), Elektrischer Anschluss: Klemme, 6polig, max. 2,5mm², eindrähtig, feindrähtig, Geräte-Träger, verkehrsweiß matt (RAL 9016), Breite: 190mm, Höhe: 514mm, Ausstattung: Standard, Schutzklasse (gesamt): SK II (Schutzisoliert), Prüfzeichen: CE, ENEC, VDE, Verpackungs­einheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Baugruppe Elektrik
Produktname Modul 540 iQ
Bestell-Nr. 5XA5405KF04F

Lichttechnik

Lichtlenkung 3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet, hochglänzend
Licht­verteilung S120002
Abstrahlwinkel breit strahlend
Symmetrie asymmetrisch strahlend

Bestückung

Leuchtmittel mit LED
Bemessungswerte 1550lm | 10W | 155lm/W (Beginn Lebensdauer);
Ende Lebensdauer: 1550lm | 10,4W;
bei 50% Lichtstrom: 775lm | 5,3W | 146,2lm/W
Farb­temperatur 4000K
Farb­wiedergabeindex CRI > 70
Lichtfarbe 740
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (initial)

Werkseitige Lichteinstellungen (LE)

Beginn Lebensdauer
LE 1: 100% | 1550lm | 10W | 155lm/W | 4000K
Ende Lebensdauer
LE 1: 10,4W
weitere Lichteinstellungen möglich

Betriebsgerät

Vorschaltgerät EVG iQ
Ansteuerung iQ Street-Remote
Ausstattung optimierte Konstant­licht­strom­steuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, Voreinstellung: Dimmkennlinie logarithmisch

Zertifikate, Standards

Schutzklasse SK II (Schutzisoliert)
Prüfzeichen, Kennzeichnung CE, ENEC, VDE

Material, Farbe

Geräte-Träger verkehrsweiß matt (RAL 9016)

Elektrischer Anschluss

Anschluss Klemme, 6polig, max. 2,5mm², eindrähtig, feindrähtig
Nennspannung 220..240V, 50/60Hz, AC
Stoßspannungsfestigkeit Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

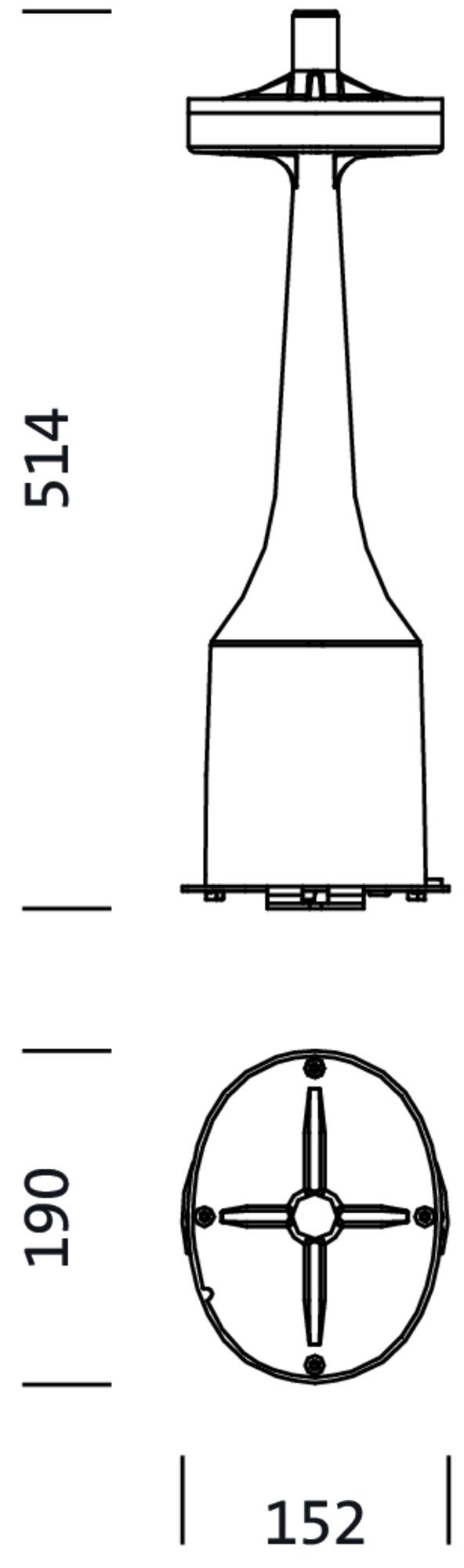

Abmessung, Gewicht

Breite 190mm
Höhe 514mm
Gewicht 2,7kg
