5XA5575JF14H000022

Bestellnr.: 5XA5575JF14H000022
Artikel merkenArtikel merken

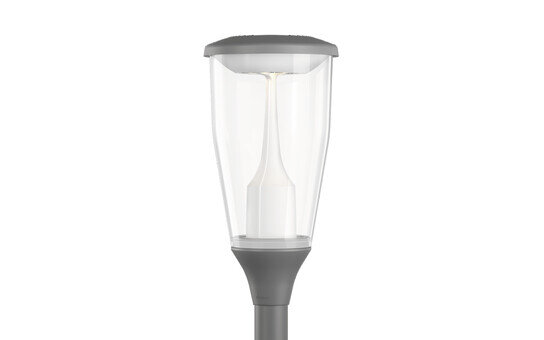

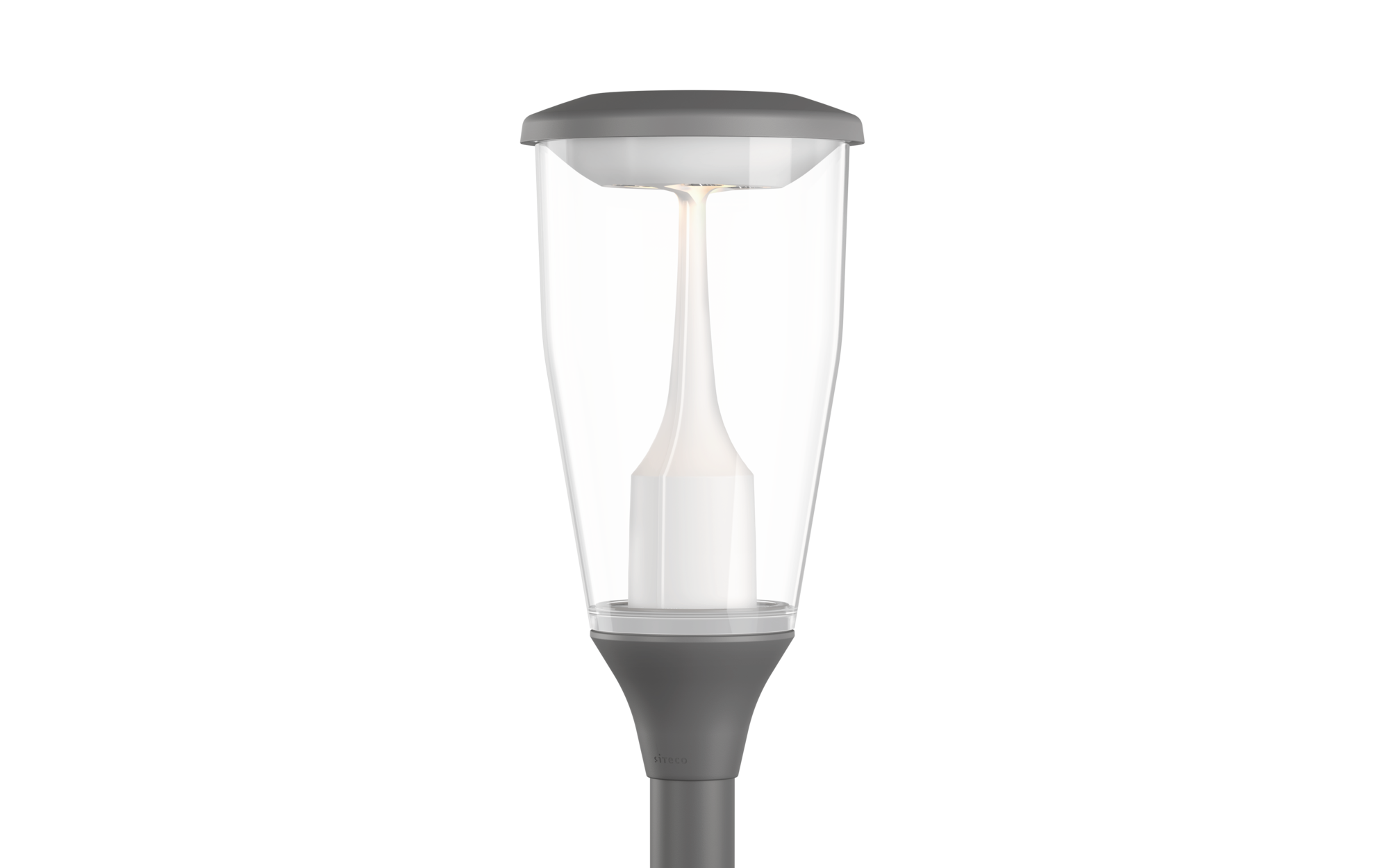

Bezeichnung Mastleuchte
Produktname DL 11 iQ
Lampe LED
Bemessungs­lichtstrom 3000lm
Licht­ausbeute 155,4lm/W
Farb­temperatur 3000K
Farb­wiedergabe CRI > 70
PNenn 19,3W
PNenn Ende Lebensdauer 20,6W
PRed bei 50% Lichtstrom 9,6W
Lebensdauer 100000h bei UT = 25°C
Schutzart IP65
Schlag­festigkeit IK07
Gewicht 8,7kg

DL 11 iQ, Mastleuchte, Modul 540 iQ-SR, primäre Lichtlenkung mit 3-Zonen Facetten-Reflektor, aus Kunststoff, Silber beschichtet, hochglänzend, strukturiert, primäre lichttechn. Abdeckung: Abdeckung, aus PMMA, klar, Licht­verteilung: C120010, Lichtaustritt: direkt strahlend, primäre Licht­charakteristik: asymmetrisch, Montageart: Aufsatz, Leuchtmittel: LED, Bemessungswerte: 3.000lm | 19,3W | 155,4lm/W (Beginn Lebensdauer); Ende Lebensdauer: 3.000lm | 20,6W; bei 50% Lichtstrom: 1.500lm | 9,6W | 156,3lm/W, Farb­temperatur: 3000K, Farb­wiedergabe: CRI > 70, Lichtfarbe: 730, Lichteinstellung 1 (weitere Lichteinstellungen möglich): 100% | 3.000lm | 19,3W | 155,4lm/W | 3.000K (Beginn Lebensdauer); Ende Lebensdauer: 20,6W, Vorschaltgerät: iQ Street-Remote, Steuerung: Street-Remote, Auto-Match, Temp-Guard, Lumen-Switch, Night-Set, Smart-Wire, Light-Fading, Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), optimierte Konstant­licht­strom­steuerung (CLO 2.0), Netz­anschluss: 220..240V, AC, 50/60Hz, Stoßspannungsfestigkeit: Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode), Elektrischer Anschluss: Klemme, 6polig, max. 2,5mm², eindrähtig, feindrähtig, Anschluss­leitung: vormontiert, Leitungslänge: 5,5m, Leitungsausprägung: H07RN-F, 5x 1,5mm², Leuchten­gehäuse-Oberteil, aus Aluminium-Druckguss, lackiert, SITECO eisenglimmer (DB 702S), Zopfmaß: 76mm (Aufsatz), Mastaufsatzelement, aus Aluminium-Druckguss, lackiert, SITECO eisenglimmer (DB 702S), Modul 540 iQ-SR, verkehrsweiß matt (RAL 9016), Ausstattung: Standard, Schutzart (gesamt): IP65, Schutzklasse (gesamt): SK II (Schutzisoliert), Prüfzeichen: CE, ENEC, ENEC+, VDE, Schlag­festigkeit: IK07, Verpackungs­einheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Mastleuchte
Produktname DL 11 iQ
Bestell-Nr. 5XA5575JF14H000022

Lichttechnik

Lichtlenkung 3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet, hochglänzend
Abdeckung Abdeckung, klar
Licht­verteilung C120010
Abstrahlwinkel breit strahlend
Symmetrie asymmetrisch strahlend
Lichtaustritt direkt strahlend

Bestückung

Leuchtmittel mit LED
Bemessungswerte 3000lm | 19,3W | 155,4lm/W (Beginn Lebensdauer);
Ende Lebensdauer: 3000lm | 20,6W;
bei 50% Lichtstrom: 1500lm | 9,6W | 156,3lm/W
Farb­temperatur 3000K
Farb­wiedergabeindex CRI > 70
Lichtfarbe 730
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (initial)

Werkseitige Lichteinstellungen (LE)

Beginn Lebensdauer
LE 1: 100% | 3000lm | 19,3W | 155,4lm/W | 3000K
Ende Lebensdauer
LE 1: 20,6W
weitere Lichteinstellungen möglich

Betriebsgerät

Ansteuerung iQ Street-Remote
Ausstattung optimierte Konstant­licht­strom­steuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote

Zertifikate, Standards

Schutzart IP65
Schutzklasse SK II (Schutzisoliert)
Schlag­festigkeit IK07
Prüfzeichen, Kennzeichnung CE, ENEC, ENEC+, VDE

Material, Farbe

Leuchten­gehäuse-Oberteil Aluminium-Druckguss, lackiert, SITECO eisenglimmer (DB 702S)
Mastaufsatzelement Aluminium-Druckguss, lackiert, SITECO eisenglimmer (DB 702S)
Modul 540 iQ-SR verkehrsweiß matt (RAL 9016)
Abdeckung Abdeckung aus PMMA

Montage

Montageart, Montageort Aufsatz, auf dem Mast

Elektrischer Anschluss

Anschluss Klemme, 6polig, max. 2,5mm², eindrähtig, feindrähtig
Anschluss­leitung vormontiert, L= 5,5m, H07RN-F, 5x 1,5mm²
Nennspannung 220..240V, 50/60Hz, AC
Stoßspannungsfestigkeit Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

Abmessung, Gewicht

Gewicht 8,7kg

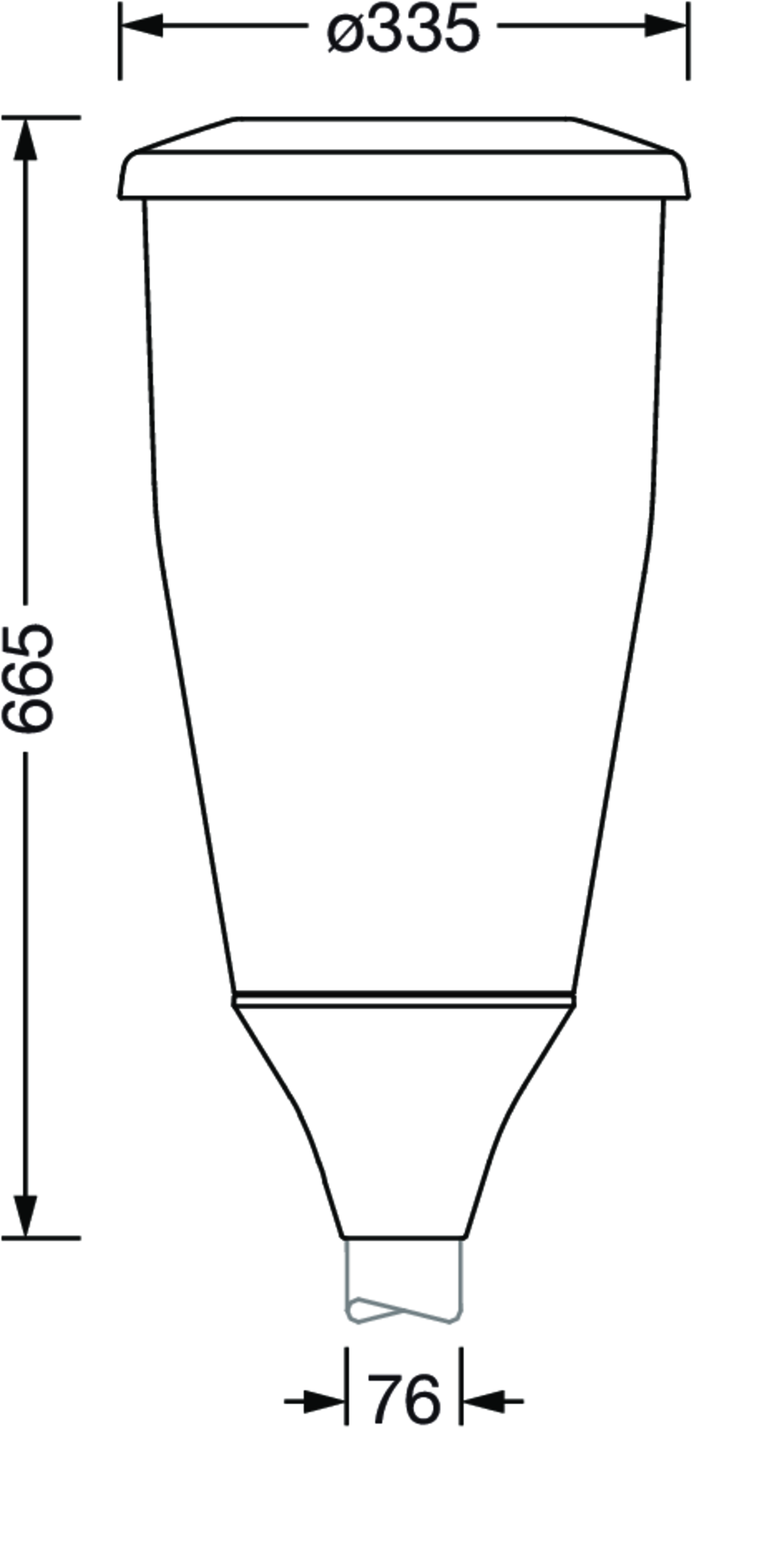

Mastzopf Zopfmaß: 76mm

Lebensdauer

Bemessungslebensdauer 100000h bei UT = 25°C

Produkttyp
Mastleuchte

Produktname
DL 11 iQ

Bestell-Nr.
5XA5575JF14H000022

Lichtlenkung
3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet, hochglänzend

Abdeckung
Abdeckung, klar

Licht­verteilung
C120010

Abstrahlwinkel
breit strahlend

Symmetrie
asymmetrisch strahlend

Lichtaustritt
direkt strahlend

Leuchtmittel
mit LED

Bemessungswerte
3000lm | 19,3W | 155,4lm/W (Beginn Lebensdauer);
Ende Lebensdauer: 3000lm | 20,6W;
bei 50% Lichtstrom: 1500lm | 9,6W | 156,3lm/W

Farb­temperatur
3000K

Farb­wiedergabeindex
CRI > 70

Lichtfarbe
730

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (initial)

Beginn Lebensdauer

LE 1: 100% | 3000lm | 19,3W | 155,4lm/W | 3000K

Ende Lebensdauer

LE 1: 20,6W


weitere Lichteinstellungen möglich

Ansteuerung
iQ Street-Remote

Ausstattung
optimierte Konstant­licht­strom­steuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote

Schutzart
IP65

Schutzklasse
SK II (Schutzisoliert)

Schlag­festigkeit
IK07

Prüfzeichen, Kennzeichnung
CE, ENEC, ENEC+, VDE

Leuchten­gehäuse-Oberteil
Aluminium-Druckguss, lackiert, SITECO eisenglimmer (DB 702S)

Mastaufsatzelement
Aluminium-Druckguss, lackiert, SITECO eisenglimmer (DB 702S)

Modul 540 iQ-SR
verkehrsweiß matt (RAL 9016)

Abdeckung
Abdeckung aus PMMA

Montageart, Montageort
Aufsatz, auf dem Mast

Anschluss
Klemme, 6polig, max. 2,5mm², eindrähtig, feindrähtig

Anschluss­leitung
vormontiert, L= 5,5m, H07RN-F, 5x 1,5mm²

Nennspannung
220..240V, 50/60Hz, AC

Stoßspannungsfestigkeit
Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

Gewicht
8,7kg

Mastzopf
Zopfmaß: 76mm

Bemessungslebensdauer
100000h bei UT = 25°C

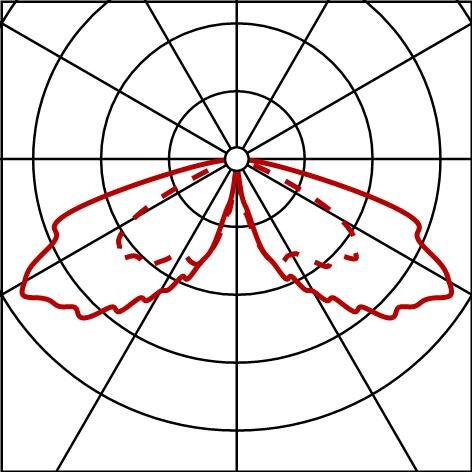

Lichttechnischer Prüfbefund / Planungsdaten

DL11iQ
C120010,3000lm730,SR
Bestückung: 1x LED
Bestellnr.: 5XA5575JF14H000022

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
