5XA7776D2E3A

Bestellnr.: 5XA7776D2E3A
Artikel merkenArtikel merken

Bezeichnung Fluter

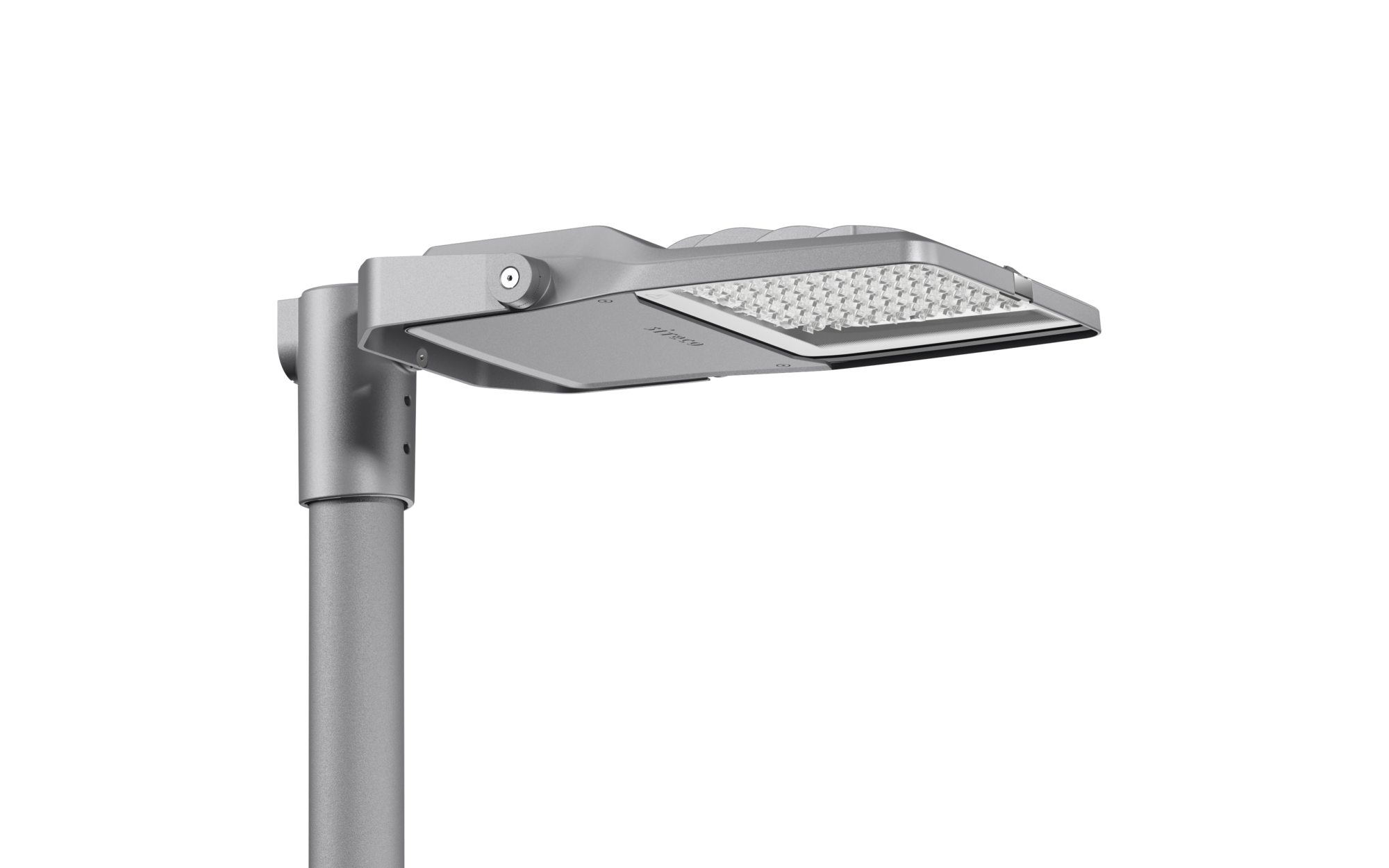

Produktname Floodlight FL 21 mini
Lampe LED
Bemessungs­lichtstrom 17220lm
Licht­ausbeute 120,5lm/W
Farb­temperatur 3000K
Farb­wiedergabe CRI > 70
PNenn 142,9W
PNenn Ende Lebensdauer 150,9W
PRed bei 50% Lichtstrom 63W
Lebensdauer 50000h (L95/B10) bei UT = 25°C
Schutzart IP66
Schlag­festigkeit IK08
Gewicht 7,4kg

Floodlight FL 21 mini, Fluter, primäre Lichtlenkung mit Linse, aus PMMA, primäre lichttechn. Abdeckung: Schutzscheibe, aus Einscheiben-Sicherheitsglas, klar, Licht­verteilung: PL64, Lichtaustritt: direkt strahlend, Montageart: Anbau, LED, High Power LED, Bemessungs­lichtstrom: 17.220lm, Licht­ausbeute: 121lm/W, Lichtfarbe: 730, Farb­temperatur: 3000K, Vorschaltgerät: D4iSmart Interface (Zhaga), Steuerung: flexible Licht­strom­parametrierung, zeitabhängige Licht­strom­steuerung, Konstantlichtstrom-Steuerung, Über­hitzungs­schutz, Voreinstellung: Dimmkennlinie logarithmisch, Netz­anschluss: 220..240V, AC, 50/60Hz, Beginn der Lebensdauer: 143W, Ende der Lebensdauer: 151W, Reduzierung: 63W, Leuchten­gehäuse, aus Aluminium-Druckguss, pulver­beschichtet, SITECO eisenglimmer (DB 702S), Korrosivitätskategorie C5 mid gemäß DIN EN ISO 12944, schwimmbadtauglich, chlorbeständig, Dichtung zerstörungsfrei tauschbar, Mastflansch bitte zusätzlich bestellen, Mastbügel, aus Stahl, verzinkt, pulver­beschichtet, SITECO eisenglimmer (DB 702S), Schutzart (gesamt): IP66, Schutzklasse (gesamt): SK II (Schutzisoliert), Prüfzeichen: CE, ENEC, VDE, Schutzzeichen: D, Schlag­festigkeit: IK08, zul. Betriebsumgebungstemperatur: -40..+40°C, zul. Betriebsumgebungstemperatur für Außen­anwen­dungen: -40..+50°C, Norm: DIN EN 12944, LABS-Konformität geprüft gemäß VDMA 24364:2018-05, Verpackungs­einheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Fluter
Produktname Floodlight FL 21 mini
Bestell-Nr. 5XA7776D2E3A

Lichttechnik

Lichtlenkung Linse aus PMMA
Abdeckung Schutzscheibe, klar

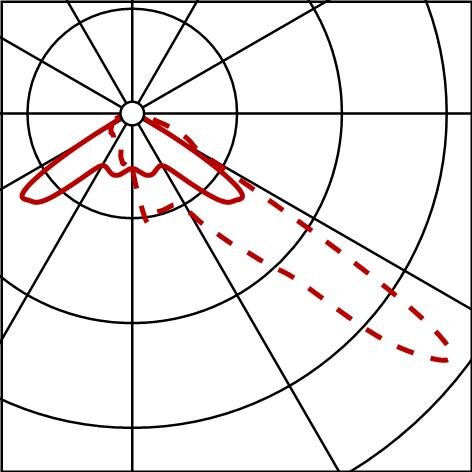

Licht­verteilung A640002
Lichtaustritt direkt strahlend

Bestückung

Leuchtmittel mit LED
Bemessungswerte 17220lm | 142,9W | 120,5lm/W (Beginn Lebensdauer);
Ende Lebensdauer: 17220lm | 150,9W;
bei 50% Lichtstrom: 8609lm | 63W | 136,7lm/W
Farb­temperatur 3000K
Farb­wiedergabeindex CRI > 70
Lichtfarbe 730
Zusatz für Durch­ver­drahtung vorbereitet

Werkseitige Lichteinstellungen (LE)

Beginn Lebensdauer
LE 1: 100% | 17220lm | 142,9W | 120,5lm/W | 3000K
Ende Lebensdauer
LE 1: 150,9W
weitere Lichteinstellungen möglich

Betriebsgerät

Ansteuerung D4i, Smart Interface (Zhaga)
Smart Interface oben Zhaga
Smart Interface unten Zhaga
Ausstattung Über­hitzungs­schutz, Konstantlichtstrom-Steuerung, zeitabhängige Licht­strom­steuerung, flexible Licht­strom­parametrierung, Voreinstellung: Dimmkennlinie logarithmisch

Zertifikate, Standards

Schutzart IP66
Schutzklasse SK II (Schutzisoliert)
Schlag­festigkeit IK08
Schutzzeichen D
Temperaturbereich (Betrieb) -40..+40°C
Zusatz LABS-Konformität geprüft gemäß VDMA 24364:2018-05
Norm DIN EN 12944
Korrosionsschutz Korrosivitätskategorie C5 mid gemäß DIN EN ISO 12944, schwimmbadtauglich, chlorbeständig
Prüfzeichen, Kennzeichnung CE, ENEC, VDE

Material, Farbe

Leuchten­gehäuse Aluminium-Druckguss, pulver­beschichtet, SITECO eisenglimmer (DB 702S), Dichtung zerstörungsfrei tauschbar, Mastflansch bitte zusätzlich bestellen
Mastbügel Stahl, verzinkt, pulver­beschichtet, SITECO eisenglimmer (DB 702S)
Abdeckung Schutzscheibe aus Einscheiben-Sicherheitsglas

Montage

Montageart, Montageort Anbau, am Mast
Anordnung Einzelanordnung
Zusatz mit Tragbügel

Elektrischer Anschluss

Anschluss Klemme, 6polig, max. 2,5mm², eindrähtig, feindrähtig
Nennspannung 220..240V, 50/60Hz, AC
Stoßspannungsfestigkeit Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

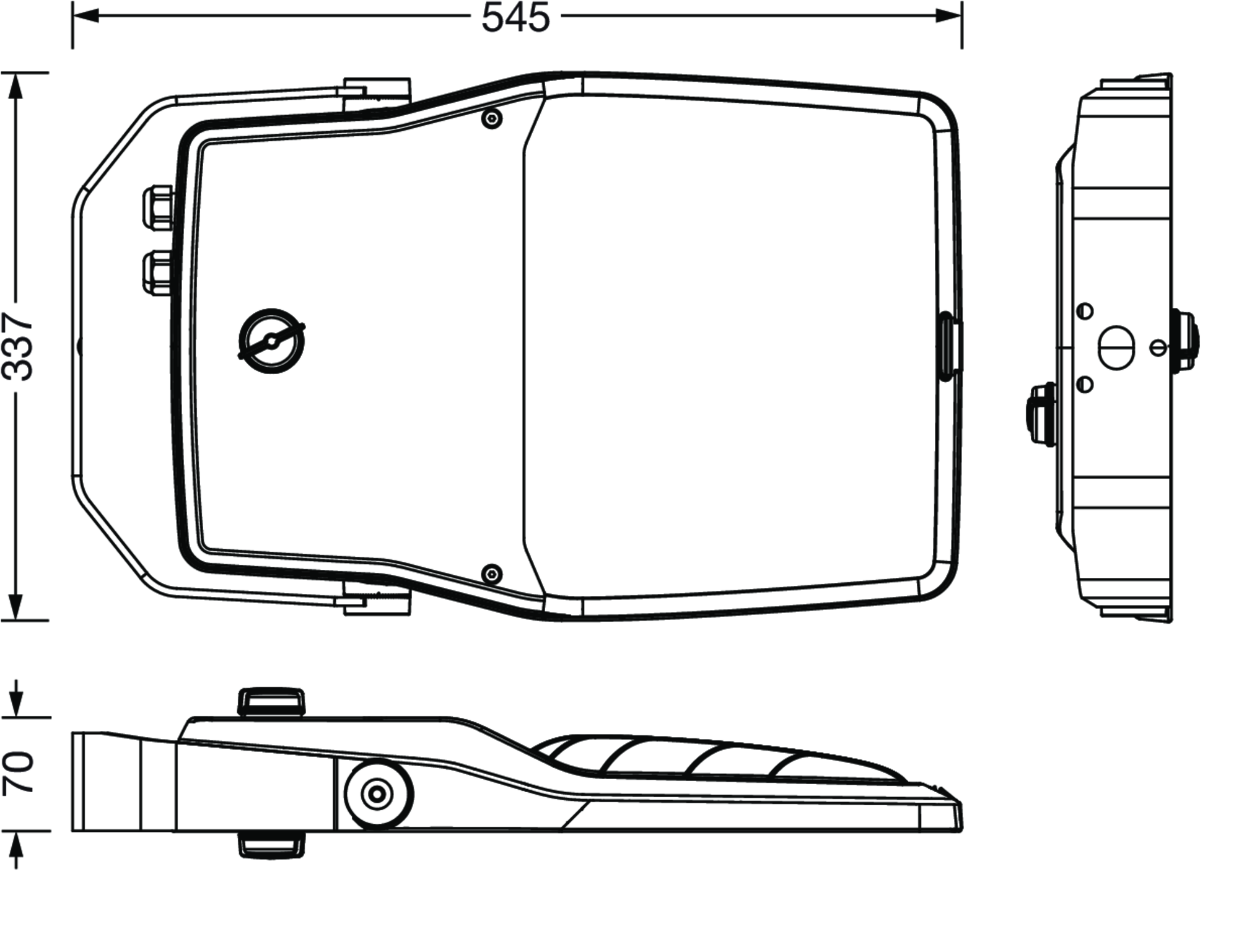

Abmessung, Gewicht

Gewicht 7,4kg

Lebensdauer

Bemessungslebensdauer 50000h (L95/B10) bei UT = 25°C

Produkttyp
Fluter

Produktname
Floodlight FL 21 mini

Bestell-Nr.
5XA7776D2E3A

Lichtlenkung
Linse aus PMMA

Abdeckung
Schutzscheibe, klar

Licht­verteilung
A640002

Lichtaustritt
direkt strahlend

Leuchtmittel
mit LED

Bemessungswerte
17220lm | 142,9W | 120,5lm/W (Beginn Lebensdauer);
Ende Lebensdauer: 17220lm | 150,9W;
bei 50% Lichtstrom: 8609lm | 63W | 136,7lm/W

Farb­temperatur
3000K

Farb­wiedergabeindex
CRI > 70

Lichtfarbe
730

Zusatz
für Durch­ver­drahtung vorbereitet

Beginn Lebensdauer

LE 1: 100% | 17220lm | 142,9W | 120,5lm/W | 3000K

Ende Lebensdauer

LE 1: 150,9W


weitere Lichteinstellungen möglich

Ansteuerung
D4i, Smart Interface (Zhaga)

Smart Interface oben
Zhaga

Smart Interface unten
Zhaga

Ausstattung
Über­hitzungs­schutz, Konstantlichtstrom-Steuerung, zeitabhängige Licht­strom­steuerung, flexible Licht­strom­parametrierung, Voreinstellung: Dimmkennlinie logarithmisch

Schutzart
IP66

Schutzklasse
SK II (Schutzisoliert)

Schlag­festigkeit
IK08

Schutzzeichen
D

Temperaturbereich (Betrieb)
-40..+40°C

Zusatz
LABS-Konformität geprüft gemäß VDMA 24364:2018-05

Norm
DIN EN 12944

Korrosionsschutz
Korrosivitätskategorie C5 mid gemäß DIN EN ISO 12944, schwimmbadtauglich, chlorbeständig

Prüfzeichen, Kennzeichnung
CE, ENEC, VDE

Leuchten­gehäuse
Aluminium-Druckguss, pulver­beschichtet, SITECO eisenglimmer (DB 702S), Dichtung zerstörungsfrei tauschbar, Mastflansch bitte zusätzlich bestellen

Mastbügel
Stahl, verzinkt, pulver­beschichtet, SITECO eisenglimmer (DB 702S)

Abdeckung
Schutzscheibe aus Einscheiben-Sicherheitsglas

Montageart, Montageort
Anbau, am Mast

Anordnung
Einzelanordnung

Zusatz
mit Tragbügel

Anschluss
Klemme, 6polig, max. 2,5mm², eindrähtig, feindrähtig

Nennspannung
220..240V, 50/60Hz, AC

Stoßspannungsfestigkeit
Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

Gewicht
7,4kg

Bemessungslebensdauer
50000h (L95/B10) bei UT = 25°C

Lichttechnischer Prüfbefund / Planungsdaten

Floodlight FL 21 mini
LED, direkt strahlend, Anbau, am Mast
Bestückung: 1x LED
Bestellnr.: 5XA7776D2E3A

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
