51MX53DA4ZM00980XX

Bestellnr.: 51MX53DA4ZM00980XX
Artikel merkenArtikel merken

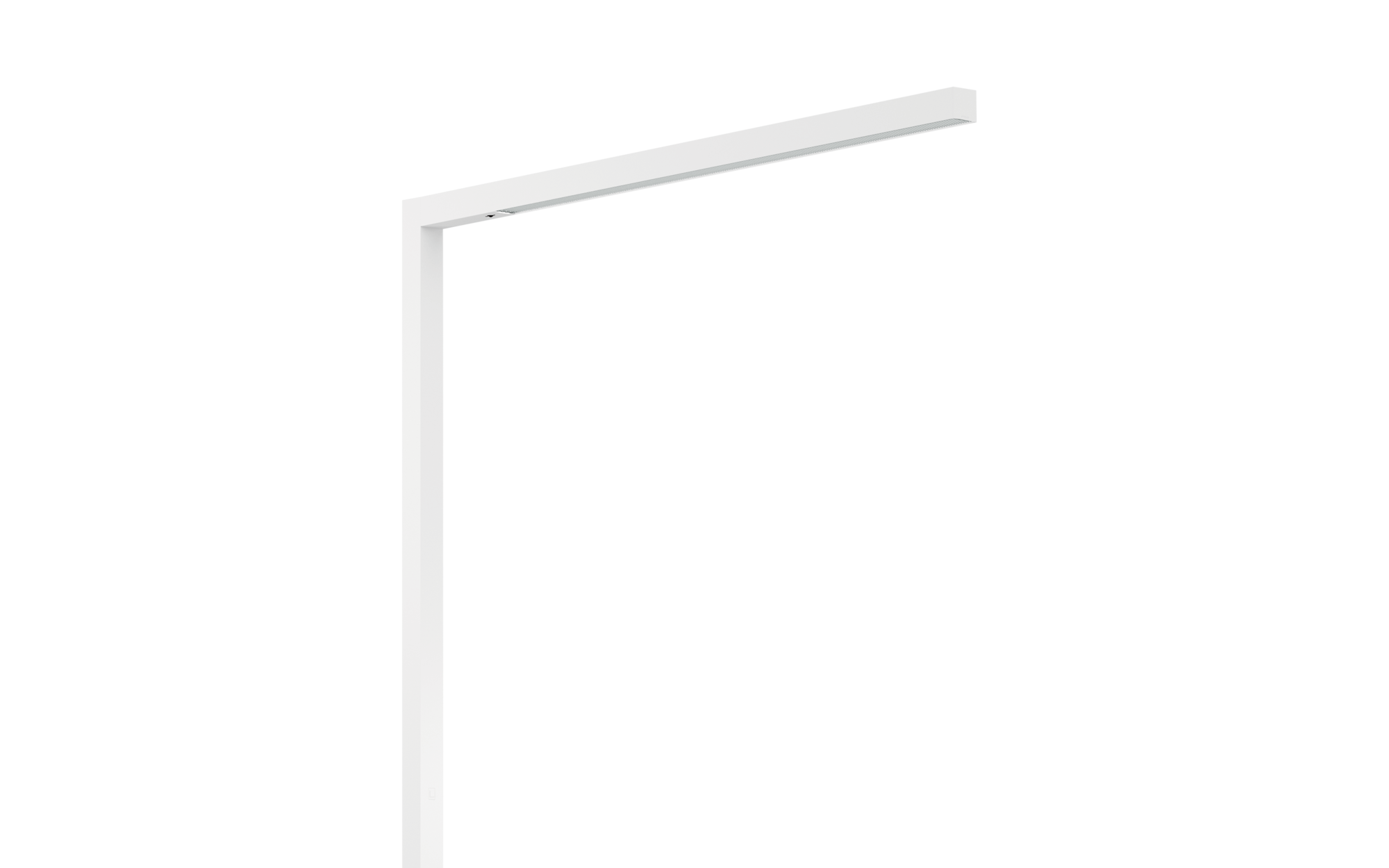

Bezeichnung Stehleuchte
Produktname Silica 21 Floor L
Lampe LED
Bemessungs­lichtstrom 13280lm
Licht­ausbeute 157lm/W
Farb­temperatur 4000K
Farb­wiedergabe CRI > 80
Bemessungs­leistung 84,7W
Lebensdauer 50000h (L85) bei UT = 25°C
Schutzart IP20
Gewicht 13,7kg

Silica 21 Floor L, Stehleuchte, primäre Lichtlenkung mit Darklight-Reflektor, aus PMMA, aus PMMA, BAP65 (L= 3000cd/m²), Lichtaustritt: indirekt/direkt strahlend, primäre Licht­charakteristik: symmetrisch, primäre lichttechn. Abdeckung: Abdeckscheibe, Montageart: unmontiert, LED, Bemessungs­lichtstrom: 13.280lm, Licht­ausbeute: 157lm/W, Lichtfarbe: 840, Farb­temperatur: 4000K, Vorschaltgerät: DALI 2, tageslichtabhängige Steuerung, Netz­anschluss: 230V, AC, 50/60Hz, Anschluss­leitung vormontiert, Leitungslänge: 2,5m, Bemessungs­leistung: 84,7W, Lichtkopf, aus Aluminium, pulver­beschichtet, verkehrsweiß (RAL 9016), Länge: 1.454mm, Breite: 280mm, Höhe: 2190mm, Standrohr, eckig, aus Aluminium, pulver­beschichtet, verkehrsweiß (RAL 9016), Standfuß, aus Stahl, pulver­beschichtet, verkehrsweiß (RAL 9016), Sensor-Modul PR3-S, lokale Steuerung - autarke standalone Sensorik, Ausstattung: Master, Direkt- und Indirektanteil getrennt schaltbar, Schutzart (gesamt): IP20, Schutzklasse (gesamt): SK I (Schutzerdung), Prüfzeichen: CE, zul. Betriebsumgebungstemperatur: 0..+35°C, Norm: EN 50419, Verpackungs­einheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Stehleuchte
Produktname Silica 21 Floor L
Bestell-Nr. 51MX53DA4ZM00980XX

Komponente 1

Lichttechnik
Lichtlenkung Darklight-Reflektor
Abstrahlwinkel breit strahlend
Symmetrie symmetrisch
Lichtaustritt indirekt/direkt strahlend, 70:30
UGR Blickrichtung längs zur Leuchte ≤ 19
UGR Blickrichtung quer zur Leuchte ≤ 19

Bestückung
Leuchtmittel mit LED
Bemessungs­lichtstrom 13280lm
Licht­ausbeute 157lm/W
Farb­temperatur 4000K
Farb­wiedergabeindex CRI > 80
Lichtfarbe 840
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 3 SDCM (initial)
Bemessungs­leistung 84,7W
Zusatz mit Umgebungslicht- und Anwesenheitssensor

Betriebsgerät
Ansteuerung DALI 2, Direkt- und Indirektanteil getrennt schaltbar
Schaltungsart tageslichtabhängige Steuerung

Komponente 2

Lichttechnik
Abdeckung Abdeckscheibe
Abstrahlwinkel breit strahlend

Zertifikate, Standards

Schutzart IP20
Schutzklasse SK I (Schutzerdung)
Temperaturbereich (Betrieb) 0..+35°C
Norm EN 50419
Prüfzeichen, Kennzeichnung CE

Material, Farbe

Lichtkopf Aluminium, pulver­beschichtet, verkehrsweiß (RAL 9016)
Standrohr Aluminium, pulver­beschichtet, verkehrsweiß (RAL 9016), eckig
Anzahl 1 Stück
Standfuß Stahl, pulver­beschichtet, verkehrsweiß (RAL 9016)
Anzahl 1 Stück
Abdeckung Abdeckscheibe

Montage

Montageart, Montageort unmontiert

Elektrischer Anschluss

Nennspannung 230V, 50/60Hz, AC
Anschluss­leitung vormontiert, L= 2,5m

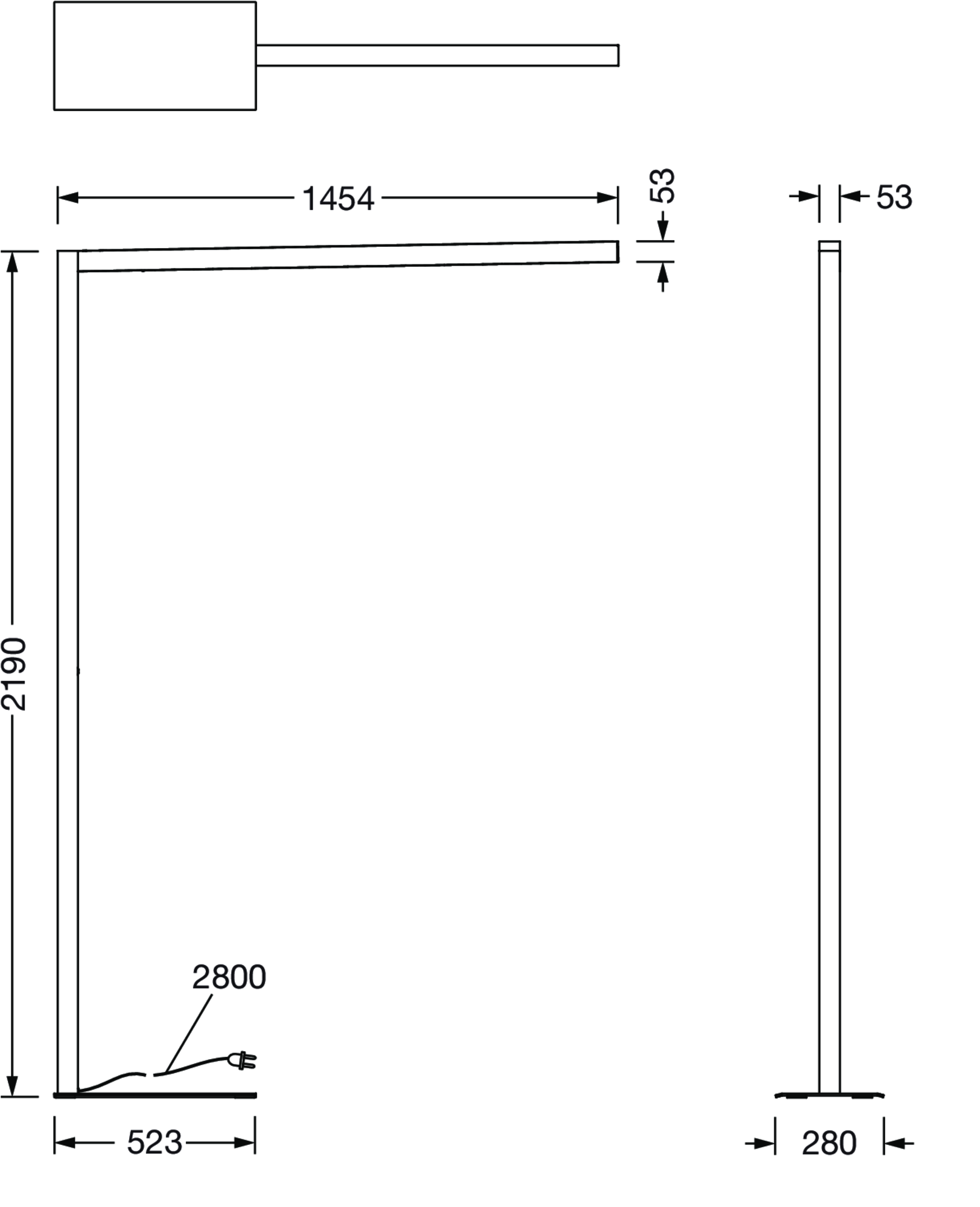

Abmessung, Gewicht

Länge 1454mm
Breite 280mm
Höhe 2190mm
Gewicht 13,7kg

Lebensdauer

Bemessungslebensdauer 50000h (L85) bei UT = 25°C

Eingänge

1x PIR-Bewegungssensor
Anschluss PIR-Sensor (Passiv-Infrarot)
Erfassungswinkel 360°
Erfassungsbereich tangential max. 4x4m
Erfassungsbereich max. 2x 2m
Möglichkeit Erfassungsbereich durch ausziehbare Linsenblenden (2x 180°) stufig eingrenzbar
Besonderheit rechteckiger Erfassungsbereich

1x Lichtsensor
Beleuchtungsstärke 20..800lx (direkt am Sensor)

1x Taster
Anschluss IR-Empfänger
Möglichkeit EIN/AUS, dimmen, Sollwert-Speicherung getrennt für Direkt- und Indirektanteil

Ausgänge

1x LED rot/grün
Besonderheit zur Anzeige der Initialisierung

Produkttyp
Stehleuchte

Produktname
Silica 21 Floor L

Bestell-Nr.
51MX53DA4ZM00980XX

Lichttechnik

Lichtlenkung
Darklight-Reflektor

Abstrahlwinkel
breit strahlend

Symmetrie
symmetrisch

Lichtaustritt
indirekt/direkt strahlend, 70:30

UGR Blickrichtung längs zur Leuchte
≤ 19

UGR Blickrichtung quer zur Leuchte
≤ 19

Bestückung

Leuchtmittel
mit LED

Bemessungs­lichtstrom
13280lm

Licht­ausbeute
157lm/W

Farb­temperatur
4000K

Farb­wiedergabeindex
CRI > 80

Lichtfarbe
840

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 3 SDCM (initial)

Bemessungs­leistung
84,7W

Zusatz
mit Umgebungslicht- und Anwesenheitssensor

Betriebsgerät

Ansteuerung
DALI 2, Direkt- und Indirektanteil getrennt schaltbar

Schaltungsart
tageslichtabhängige Steuerung

Lichttechnik

Abdeckung
Abdeckscheibe

Abstrahlwinkel
breit strahlend

Schutzart
IP20

Schutzklasse
SK I (Schutzerdung)

Temperaturbereich (Betrieb)
0..+35°C

Norm
EN 50419

Prüfzeichen, Kennzeichnung
CE

Lichtkopf
Aluminium, pulver­beschichtet, verkehrsweiß (RAL 9016)

Standrohr
Aluminium, pulver­beschichtet, verkehrsweiß (RAL 9016), eckig

Anzahl
1 Stück

Standfuß
Stahl, pulver­beschichtet, verkehrsweiß (RAL 9016)

Anzahl
1 Stück

Abdeckung
Abdeckscheibe

Montageart, Montageort
unmontiert

Nennspannung
230V, 50/60Hz, AC

Anschluss­leitung
vormontiert, L= 2,5m

Länge
1454mm

Breite
280mm

Höhe
2190mm

Gewicht
13,7kg

Bemessungslebensdauer
50000h (L85) bei UT = 25°C

1x PIR-Bewegungssensor

Anschluss
PIR-Sensor (Passiv-Infrarot)

Erfassungswinkel
360°

Erfassungsbereich
tangential max. 4x4m

Erfassungsbereich
max. 2x 2m

Möglichkeit
Erfassungsbereich durch ausziehbare Linsenblenden (2x 180°) stufig eingrenzbar

Besonderheit
rechteckiger Erfassungsbereich

1x Lichtsensor

Beleuchtungsstärke
20..800lx (direkt am Sensor)

1x Taster

Anschluss
IR-Empfänger

Möglichkeit
EIN/AUS, dimmen, Sollwert-Speicherung getrennt für Direkt- und Indirektanteil

1x LED rot/grün

Besonderheit
zur Anzeige der Initialisierung

Lichttechnischer Prüfbefund / Planungsdaten

Sil21FLL
13280lm840,DA2,PIR-Sens,ws

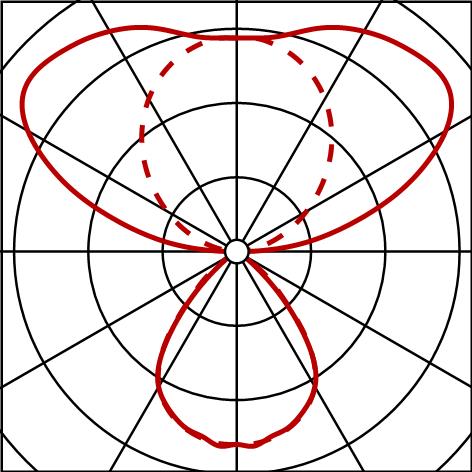

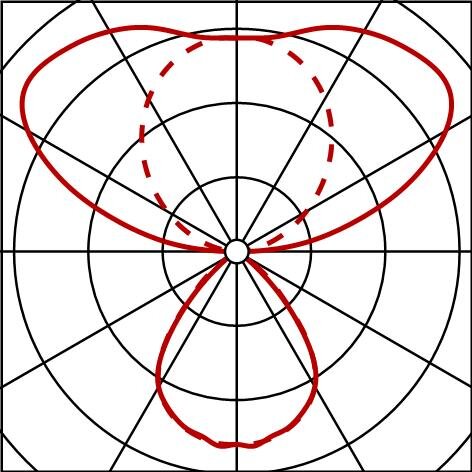

Bestückung: 1x LED, Werkseinstellung: Direkt- und Indirektanteil in Betrieb
Bestellnr.: 51MX53DA4ZM00980XX

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
Produktvarianten/Zubehör

Sil21FLL

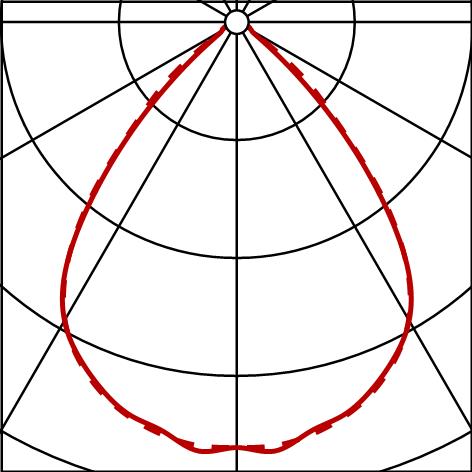

Bestückung: 1x LED, individuelle Einstellung: nur Direktanteil in Betrieb
Bestellnr.: 51MX53DA4ZM00980XX

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES

Sil21FLL

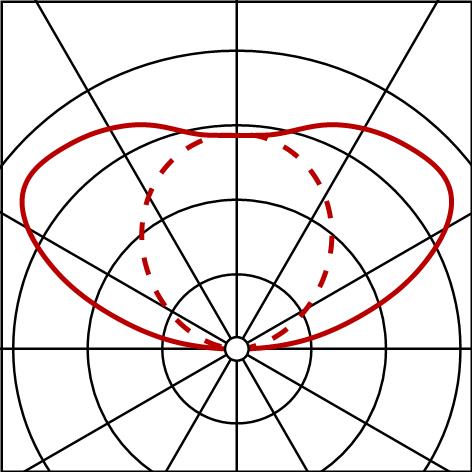

Bestückung: 1x LED, individuelle Einstellung: nur Indirektanteil in Betrieb
Bestellnr.: 51MX53DA4ZM00980XX

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
