5XA1565F1F108

Bestellnr.: 5XA1565F1F108
Artikel merkenArtikel merken

Bezeichnung Mastleuchte
Produktname Große Glocke iQ
Bemessungs­lichtstrom 5070lm
Licht­ausbeute 147,8lm/W
Farb­temperatur 3000K
Farb­wiedergabe CRI > 70
PNenn 34,3W
PNenn Ende Lebensdauer 37,7W
PRed bei 50% Lichtstrom 15,5W
Lebensdauer 80000h (L96/B10) bei UT = 25°C
Schutzart IP54
Schlag­festigkeit IK08
Gewicht 7,8kg

Große Glocke iQ, Mastleuchte, primäre Lichtlenkung mit 3-Zonen Facetten-Reflektor, aus Kunststoff, Silber beschichtet, primäre lichttechn. Abdeckung: Abdeckwanne, aus PMMA, klar, Licht­verteilung: P100006, Abstrahlwinkel primär: extrem breit strahlend, Lichtaustritt: direkt strahlend, primäre Licht­charakteristik: asymmetrisch, Montageart: abgehängte Montage, Bemessungswerte: 5.070lm | 34,3W | 147,8lm/W (Beginn Lebensdauer); Ende Lebensdauer: 5.070lm | 37,7W; bei 50% Lichtstrom: 2.535lm | 15,5W | 163,5lm/W, Farb­temperatur: 3000K, Farb­wiedergabe: CRI > 70, Lichtfarbe: 730, Lichteinstellung 1 (weitere Lichteinstellungen möglich): 100% | 5.070lm | 34,3W | 147,8lm/W | 3.000K (Beginn Lebensdauer); Ende Lebensdauer: 37,7W, Vorschaltgerät: iQ Street-Remote, Steuerung: optimierte Konstant­licht­strom­steuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, Voreinstellung: Dimmkennlinie logarithmisch, Voreinstellung: Dimmkennlinie linear, Netz­anschluss: 220..240V, AC, 50/60Hz, Stoßspannungsfestigkeit: Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode), Leuchten­gehäuse, glockenförmig, aus Polyester, glas­faser­verstärkt, lackiert, SITECO eisenglimmer (DB 702S), Mastbogen bitte separat bestellen, Durchmesser: 530mm, Höhe: 695mm, Schutzart (gesamt): IP54, Schutzklasse (gesamt): SK II (Schutzisoliert), Prüfzeichen: CE, ENEC, VDE, Schlag­festigkeit: IK08, normgerechte Platz- und Straßen­beleuchtung, Verpackungs­einheit: 1 Stück

Downloads

Technische Produktinformationen
Daten für Anwendungsprogramme

Produktdetails

Kenndaten

Produkttyp Mastleuchte
Produktname Große Glocke iQ
Bestell-Nr. 5XA1565F1F108

Lichttechnik

Lichtlenkung 3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet
Abdeckung Abdeckwanne, klar
Licht­verteilung P100006
Abstrahlwinkel extrem breit strahlend
Symmetrie asymmetrisch strahlend
Lichtaustritt direkt strahlend

Bestückung

Bemessungswerte 5070lm | 34,3W | 147,8lm/W (Beginn Lebensdauer);
Ende Lebensdauer: 5070lm | 37,7W;
bei 50% Lichtstrom: 2535lm | 15,5W | 163,5lm/W
Farb­temperatur 3000K
Farb­wiedergabeindex CRI > 70
Lichtfarbe 730
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (initial)

Werkseitige Lichteinstellungen (LE)

Beginn Lebensdauer
LE 1: 100% | 5070lm | 34,3W | 147,8lm/W | 3000K
Ende Lebensdauer
LE 1: 37,7W
weitere Lichteinstellungen möglich

Betriebsgerät

Ansteuerung iQ Street-Remote
Ausstattung optimierte Konstant­licht­strom­steuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, Voreinstellung: Dimmkennlinie logarithmisch, Voreinstellung: Dimmkennlinie linear

Zertifikate, Standards

Schutzart IP54
Schutzklasse SK II (Schutzisoliert)
Schlag­festigkeit IK08
Zusatz normgerechte Platz- und Straßen­beleuchtung
Prüfzeichen, Kennzeichnung CE, ENEC, VDE

Material, Farbe

Leuchten­gehäuse Polyester, glas­faser­verstärkt, lackiert, SITECO eisenglimmer (DB 702S), glockenförmig, Mastbogen bitte separat bestellen
Abdeckung Abdeckwanne aus PMMA

Montage

Montageart, Montageort abgehängte Montage, am Bogen

Elektrischer Anschluss

Nennspannung 220..240V, 50/60Hz, AC
Stoßspannungsfestigkeit Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

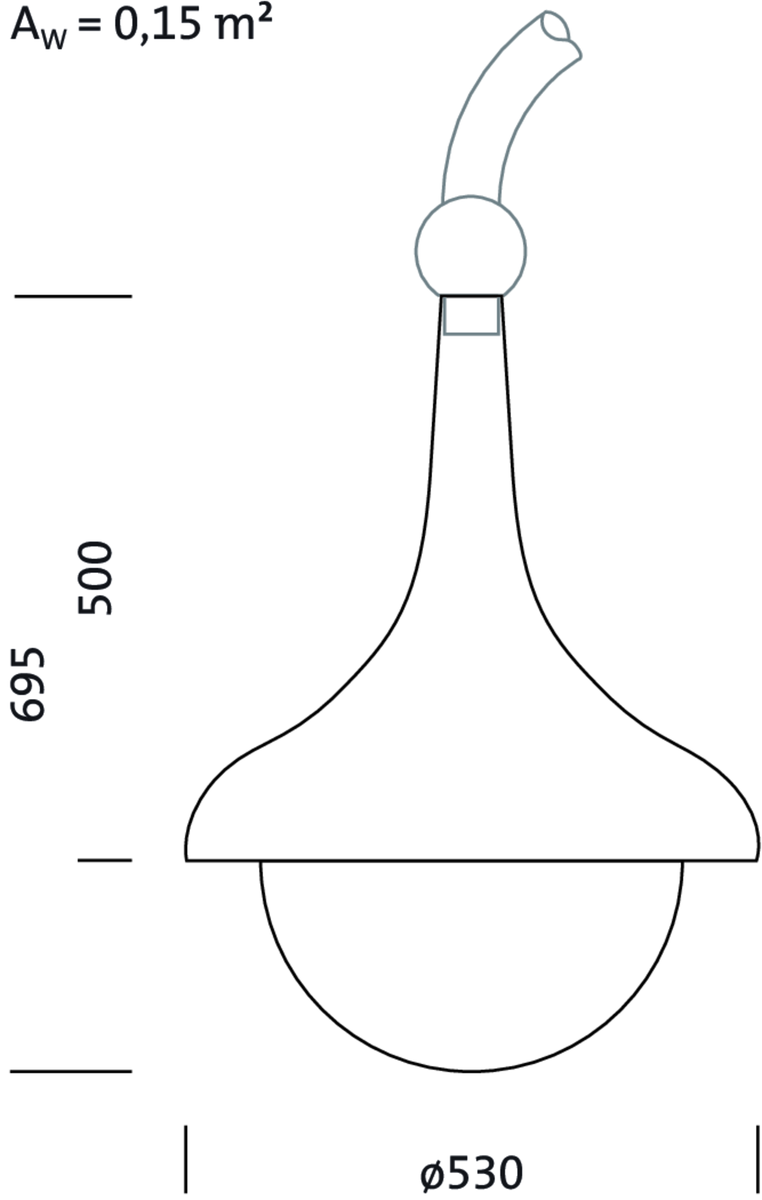

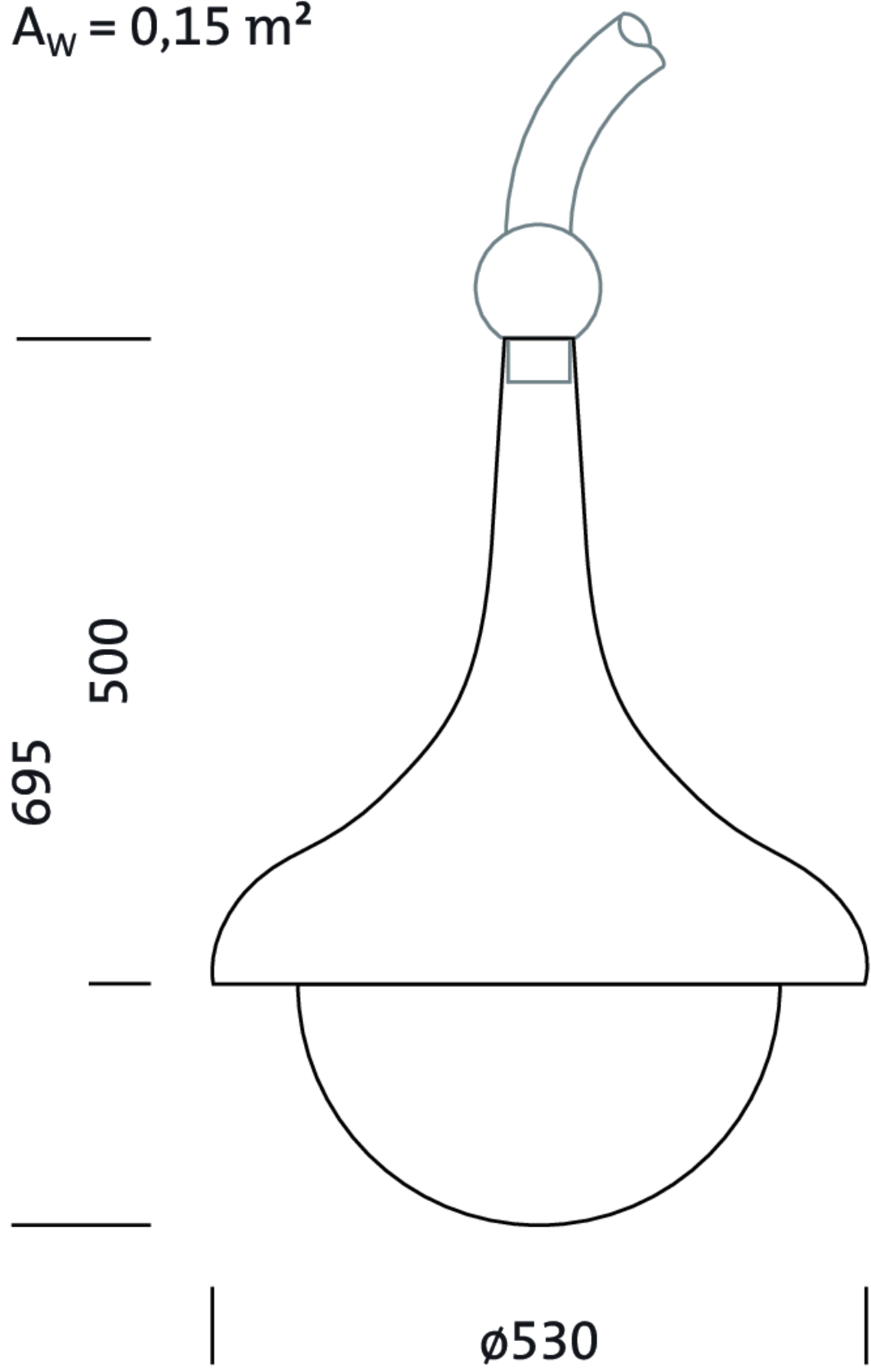

Abmessung, Gewicht

Durchmesser 530mm
Höhe 695mm
Gewicht 7,8kg

Lichtemission

Lichtemission < 3%

Lebensdauer

Bemessungslebensdauer 80000h (L96/B10) bei UT = 25°C

Produkttyp
Mastleuchte

Produktname
Große Glocke iQ

Bestell-Nr.
5XA1565F1F108

Lichtlenkung
3-Zonen Facetten-Reflektor aus Kunststoff, Silber beschichtet

Abdeckung
Abdeckwanne, klar

Licht­verteilung
P100006

Abstrahlwinkel
extrem breit strahlend

Symmetrie
asymmetrisch strahlend

Lichtaustritt
direkt strahlend

Bemessungswerte
5070lm | 34,3W | 147,8lm/W (Beginn Lebensdauer);
Ende Lebensdauer: 5070lm | 37,7W;
bei 50% Lichtstrom: 2535lm | 15,5W | 163,5lm/W

Farb­temperatur
3000K

Farb­wiedergabeindex
CRI > 70

Lichtfarbe
730

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (initial)

Beginn Lebensdauer

LE 1: 100% | 5070lm | 34,3W | 147,8lm/W | 3000K

Ende Lebensdauer

LE 1: 37,7W


weitere Lichteinstellungen möglich

Ansteuerung
iQ Street-Remote

Ausstattung
optimierte Konstant­licht­strom­steuerung (CLO 2.0), Desk-Remote (drahtloses, spannungsfreies Auslesen und Einstellen der iQ-Features in der Werkstatt via anwendungsoptimierter NFC-Funktion/RFID-Funktion), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, Voreinstellung: Dimmkennlinie logarithmisch, Voreinstellung: Dimmkennlinie linear

Schutzart
IP54

Schutzklasse
SK II (Schutzisoliert)

Schlag­festigkeit
IK08

Zusatz
normgerechte Platz- und Straßen­beleuchtung

Prüfzeichen, Kennzeichnung
CE, ENEC, VDE

Leuchten­gehäuse
Polyester, glas­faser­verstärkt, lackiert, SITECO eisenglimmer (DB 702S), glockenförmig, Mastbogen bitte separat bestellen

Abdeckung
Abdeckwanne aus PMMA

Montageart, Montageort
abgehängte Montage, am Bogen

Nennspannung
220..240V, 50/60Hz, AC

Stoßspannungsfestigkeit
Stoßspannungsfestigkeit: 10kV (Common Mode); 6kV (Differential Mode)

Durchmesser
530mm

Höhe
695mm

Gewicht
7,8kg

Lichtemission
< 3%

Bemessungslebensdauer
80000h (L96/B10) bei UT = 25°C

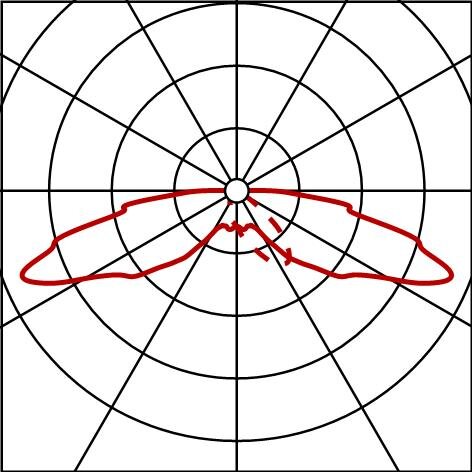

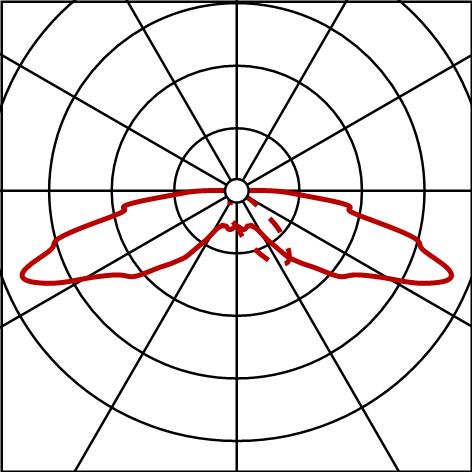

Lichttechnischer Prüfbefund / Planungsdaten

GrGlockeiQ
P100006,5070lm730,SR
Bestückung: 1x LED
Bestellnr.: 5XA1565F1F108

Lichttechn. Prüfbefund (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
