5XA5235EU14H000022

Bestillingsnummer: 5XA5235EU14H000022
Huske artikkelHuske artikkel

Varetekst mastarmatur

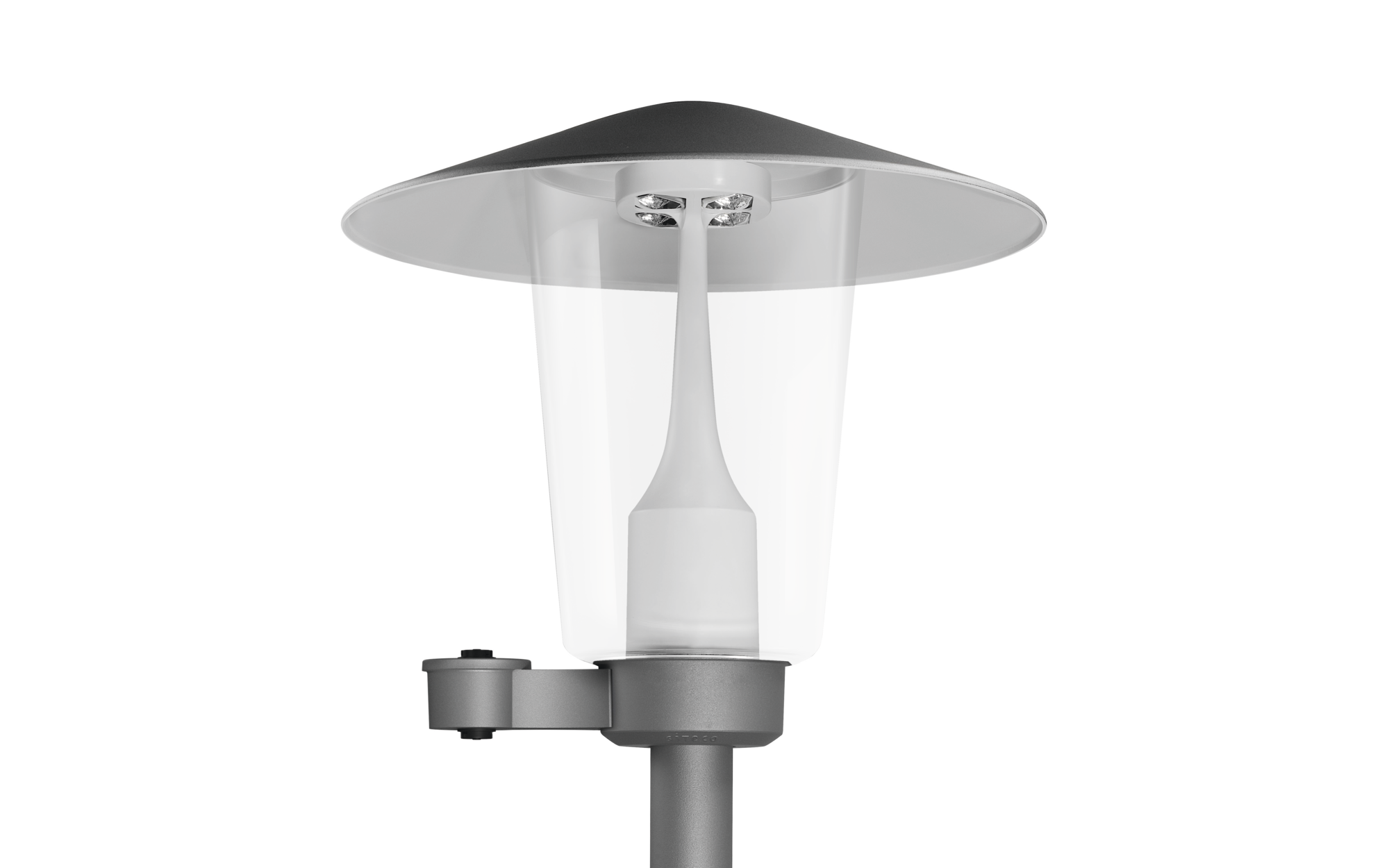

Produktnavn Mushroom Luminaire iQ
Lyskilde LED
Anslått lysfluks 1550lm
Lysutbytte 144,9lm/W
Fargetemperatur 3000K
Fargegjengivelse CRI > 70
Pnom 10,7W
Pnom slutt levetid 11,1W
Pred ved 50 % lysfluks 5,6W
Levetid 100000 t ved OT = 25°C
Kapslingsklasse IP65
Vekt 7,0kg

Mushroom Luminaire iQ, mastarmatur, Modul 540 iQ-SR, primær lysstyring med 3-soners fasettreflektor, fra plast, sølvbelagt, blank, strukturert, primært lystekn. deksel: deksel, fra PMMA, klar, lysfordeling: S120002, strålevinkel primær: bredstrålende, lysutstråling: direkte spredende, primær lyskarakteristikk: asymmetrisk, monteringstype: toppdel, lyskilde: LED, rangerte verdier: 1.550lm | 10,7W | 144,9lm/W (start levetid); slutt levetid: 1.550lm | 11,1W; ved 50% lysfluks: 775lm | 5,6W | 138,4lm/W, fargetemperatur: 3000K, fargegjengivelse: CRI > 70, lysfarge: 730, lysinnstilling 1 (ytterligere lysinnstillinger mulig): 100% | 1.550lm | 10,7W | 144,9lm/W | 3.000K (start levetid); slutt levetid: 11,1W, forkoblingsenhet: iQ-Street Remote, D4i, styring: optimert styring av lysflukskonstant (CLO 2.0), Desk-Remote (trådløs, spenningsfri avlesning og innstilling av iQ-funksjoner i verkstedet via applikasjonsoptimalisert NFC-funksjon/RFID-funksjon), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, forhåndsinnstilling: logaritmisk dimmekarakteristikk, strømtilkobling: 220..240V, AC, 50/60Hz, støtspenningsfasthet: overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus), elektrisk tilkobling: klemme, 6-polet, maks. 2,5mm², massiv tråd, fin tråd, tilkoblingsledning: formontert, ledningslengde: 5,5m, ledningsutpregning: H07RN-F, 5G 1,5mm², belegging: L/N/E/LST, overdel armaturhus, fra polyester, glassfiberforsterket, lakkert, SITECO metallisk grå (DB 702S), diameter: 650mm, høyde: 586mm, for toppmål: d x l = 76 x 70mm (toppmontasje) | med reduseringsstykke (valgfritt tilbehør) 60 x 70mm, mast-toppmonteringselement, fra aluminium presstøpt, lakkert, SITECO metallisk grå (DB 702S), Modul 540 iQ-SR, trafikkhvit (RAL 9016), Smart Interface nede: Zhaga, utstyr: standard, kapslingsgrad (totalt): IP65, beskyttelsesklasse (totalt): VK II (verneisolert), kontrolltegn: CE, ENEC, VDE, pakningsenhet: 1 stykk

Downloads

Teknisk produktinformasjon
Data for applikasjonsprogrammer

Produktdetaljer

Hovedegenskaper

Produkttype mastarmatur
Produktnavn Mushroom Luminaire iQ
Bestillingsnummer 5XA5235EU14H000022

Lysteknikk

Lysstyring 3-soners fasettreflektor fra plast, sølvbelagt, blank
Deksel deksel, klar
Lysfordeling S120002
Strålevinkel bredstrålende
Symmetri asymmetrisk strålende
Lysutstråling direkte strålende

Bestykning

Lyskilde med LED
Rangerte verdier 1550lm | 10,7W | 144,9lm/W (start av levetid);
slutt av levetid: 1550lm | 11,1W;
ved 50% lysfluks: 775lm | 5,6W | 138,4lm/W
Fargetemperatur 3000K
Fargegjengivelsesindeks CRI > 70
Lysfarge 730
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (innledende)

Fabrikklysinnstillinger (LI)

start av levetid
LI 1: 100% | 1550lm | 10,7W | 144,9lm/W | 3000K
slutt av levetid
LI 1: 11,1W
ytterligere lysinnstillinger mulig

Driftsapparat

Styring mot iQ-Street Remote, D4i
Smart Interface nede Zhaga
Utstyr optimert styring av lysflukskonstant (CLO 2.0), Desk-Remote (trådløs, spenningsfri avlesning og innstilling av iQ-funksjoner i verkstedet via applikasjonsoptimalisert NFC-funksjon/RFID-funksjon), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, forhåndsinnstilling: logaritmisk dimmekarakteristikk

Sertifikater, Standarder

Kapslingsklasse IP65
Isolasjonsklasse VK II (verneisolert)
Testmerking, merking CE, ENEC, VDE

Materiale, Farge

overdel armaturhus polyester, glassfiberforsterket, lakkert, SITECO metallisk grå (DB 702S)
mast-toppmonteringselement aluminium presstøpt, lakkert, SITECO metallisk grå (DB 702S)
Modul 540 iQ-SR trafikkhvit (RAL 9016)
Deksel deksel fra PMMA

Montasje

Montasjetype, montasjested toppdel, på mast

Elektrisk tilkobling

Tilkobling klemme, 6-polet, maks. 2,5mm², massiv tråd, fin tråd
Tilkoblingsledning formontert, L= 5,5m, H07RN-F, 5G 1,5mm², L/N/E/LST
Nominell spenning 220..240V, 50/60Hz, AC
Støtspenningsfasthet overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus)

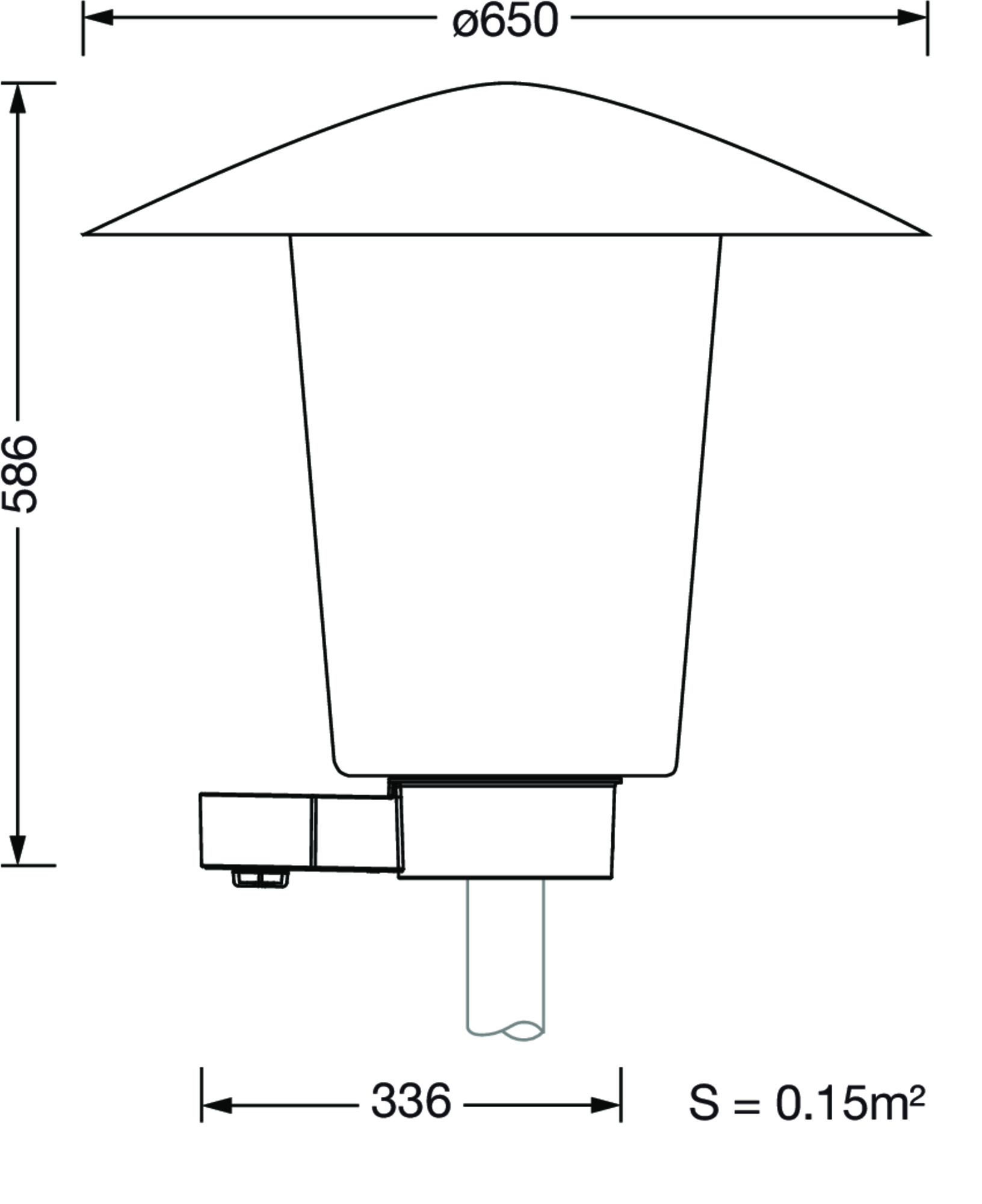

Dimensjoner, Vekt

Diameter 650mm
Høyde 586mm
Vekt 7,0kg
Masttopp for toppmål: d x l = 76 x 70mm (toppmontasje) | med reduseringsstykke (valgfritt tilbehør) 60 x 70mm

Lysemisjon

Lysemisjon < 3%

Levetid

Anslått levetid 100000 t ved OT = 25°C

Produkttype
mastarmatur

Produktnavn
Mushroom Luminaire iQ

Bestillingsnummer
5XA5235EU14H000022

Lysstyring
3-soners fasettreflektor fra plast, sølvbelagt, blank

Deksel
deksel, klar

Lysfordeling
S120002

Strålevinkel
bredstrålende

Symmetri
asymmetrisk strålende

Lysutstråling
direkte strålende

Lyskilde
med LED

Rangerte verdier
1550lm | 10,7W | 144,9lm/W (start av levetid);
slutt av levetid: 1550lm | 11,1W;
ved 50% lysfluks: 775lm | 5,6W | 138,4lm/W

Fargetemperatur
3000K

Fargegjengivelsesindeks
CRI > 70

Lysfarge
730

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (innledende)

start av levetid

LI 1: 100% | 1550lm | 10,7W | 144,9lm/W | 3000K

slutt av levetid

LI 1: 11,1W


ytterligere lysinnstillinger mulig

Styring mot
iQ-Street Remote, D4i

Smart Interface nede
Zhaga

Utstyr
optimert styring av lysflukskonstant (CLO 2.0), Desk-Remote (trådløs, spenningsfri avlesning og innstilling av iQ-funksjoner i verkstedet via applikasjonsoptimalisert NFC-funksjon/RFID-funksjon), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, forhåndsinnstilling: logaritmisk dimmekarakteristikk

Kapslingsklasse
IP65

Isolasjonsklasse
VK II (verneisolert)

Testmerking, merking
CE, ENEC, VDE

overdel armaturhus
polyester, glassfiberforsterket, lakkert, SITECO metallisk grå (DB 702S)

mast-toppmonteringselement
aluminium presstøpt, lakkert, SITECO metallisk grå (DB 702S)

Modul 540 iQ-SR
trafikkhvit (RAL 9016)

Deksel
deksel fra PMMA

Montasjetype, montasjested
toppdel, på mast

Tilkobling
klemme, 6-polet, maks. 2,5mm², massiv tråd, fin tråd

Tilkoblingsledning
formontert, L= 5,5m, H07RN-F, 5G 1,5mm², L/N/E/LST

Nominell spenning
220..240V, 50/60Hz, AC

Støtspenningsfasthet
overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus)

Diameter
650mm

Høyde
586mm

Vekt
7,0kg

Masttopp
for toppmål: d x l = 76 x 70mm (toppmontasje) | med reduseringsstykke (valgfritt tilbehør) 60 x 70mm

Lysemisjon
< 3%

Anslått levetid
100000 t ved OT = 25°C

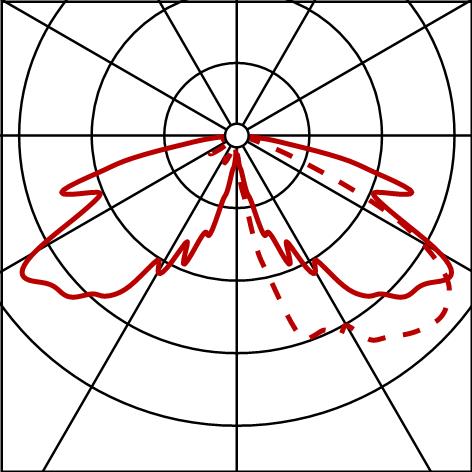

Fotometrisk rapport / planleggingsdata

MushiQ
S120002,1550lm730,SR,D4iZb
Bestykning: LED 3000K / CRI >= 70
Bestillingsnummer: 5XA5235EU14H000022

Fotometrisk rapport (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
