5XC1B51E08DE

Bestillingsnummer: 5XC1B51E08DE
Huske artikkelHuske artikkel

Varetekst mastarmatur
Produktnavn Streetlight SL 11 iQ micro
Lyskilde LED
Anslått lysfluks 3670lm
Lysutbytte 143lm/W
Fargetemperatur 3000K
Fargegjengivelse CRI > 70
Pnom start levetid 26
Pnom slutt levetid 26
Pred ved 50 % lysfluks 12
Levetid 100000 t (L97/B10) ved OT = 25°C
Kapslingsklasse IP66
Slagfasthet IK10
Vekt 5,2kg

Streetlight SL 11 iQ micro, mastarmatur, primær lysstyring med 3-soners fasettreflektor, fra plast, sølvbelagt, blank, primært lystekn. deksel: deksel, fra PMMA, klar, lysfordeling: ST0.5a, lysutstråling: direkte spredende, primær lyskarakteristikk: asymmetrisk, monteringstype: toppdel, sideinngang, lyskilde: LED, High Power LED, rangerte verdier: 3.670lm | 25,6W | 143,4lm/W (start levetid); slutt levetid: 3.670lm | 26,3W; ved 50% lysfluks: 1.835lm | 12,4W | 148lm/W, fargetemperatur: 3000K, fargegjengivelse: CRI > 70, lysfarge: 730, lysinnstilling 1 start levetid: 100% | 3.670lm | 25,6W | 143,4lm/W | 3.000K, lysinnstilling 1 slutt levetid: 26,3W, ytterligere lysinnstillinger mulig, styring: optimert styring av lysflukskonstant (CLO 2.0), Desk-Remote (trådløs, spenningsfri avlesning og innstilling av iQ-funksjoner i verkstedet via applikasjonsoptimalisert NFC-funksjon/RFID-funksjon), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, med ledning H07RN-F 3x 1,5mm², strømtilkobling: 230..240V, AC, 50/60Hz, tilkoblingsledning formontert, ledningslengde: 6,5m, armaturhus, fra aluminium presstøpt, pulverbelagt, SITECO metallisk grå (DB 702S), mastflens må bestilles separat, vinkel kan stilles uten verktøy: 0°, 5°, 10°, 15° (toppmontasje) | 0°, -5°, -10°, -15° (sidemontasje), tetning som kan skiftes uten å ødelegges, flertrinns tetningssystem, lengde: 600mm, bredde: 174mm, høyde: 116mm, mastflens for toppmål: 42mm (sidemontasje): 5XC10008XM4, 60/48mm (sidemontasje/toppmontasje): 5XC10108XM2, 76/60mm (sidemontasje/toppmontasje): 5XC10108XM1, utstyr: Power, kapslingsgrad (totalt): IP66, beskyttelsesklasse (totalt): VK II (verneisolert), kontrolltegn: CE, ENEC, ENEC+, VDE, slagfasthet: IK10, tillatt driftsomgivelsestemperatur for utendørs bruk: -25..+50°C, plass- og veibelysning iht. standard, Environmental Product Declaration (EPD) testet og sertifisert av et uavhengig institutt, pakningsenhet: 1 stykk

Downloads

Teknisk produktinformasjon
Data for applikasjonsprogrammer

Produktdetaljer

Hovedegenskaper

Produkttype mastarmatur
Produktnavn Streetlight SL 11 iQ micro
Bestillingsnummer 5XC1B51E08DE

Lysteknikk

Lysstyring 3-soners fasettreflektor fra plast, sølvbelagt, blank
Deksel deksel, klar
Lysfordeling ST0.5a
Strålevinkel bredstrålende
Symmetri asymmetrisk strålende
Lysutstråling direkte strålende

Bestykning

Lyskilde med High Power LED, LED
Rangerte verdier 3670lm | 25,6W | 143,4lm/W (start av levetid);
slutt av levetid: 3670lm | 26,3W;
ved 50% lysfluks: 1835lm | 12,4W | 148lm/W
Fargetemperatur 3000K
Fargegjengivelsesindeks CRI > 70
Lysfarge 730
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (innledende)

Fabrikklysinnstillinger (LI)

start av levetid
LI 1: 100% | 3670lm | 25,6W | 143,4lm/W | 3000K
slutt av levetid
LI 1: 26,3W
ytterligere lysinnstillinger mulig

Driftsapparat

Styring mot iQ-Comfort
Utstyr optimert styring av lysflukskonstant (CLO 2.0), Desk-Remote (trådløs, spenningsfri avlesning og innstilling av iQ-funksjoner i verkstedet via applikasjonsoptimalisert NFC-funksjon/RFID-funksjon), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match

Sertifikater, Standarder

Kapslingsklasse IP66
Isolasjonsklasse VK II (verneisolert)
Slagfasthet IK10
Temperaturområde (drift) -25..+50°C
Tillegg plass- og veibelysning iht. standard
Testmerking, merking CE, ENEC, ENEC+, VDE
EPD Environmental Product Declaration (EPD) testet og sertifisert av et uavhengig institutt

Materiale, Farge

armaturhus aluminium presstøpt, pulverbelagt, SITECO metallisk grå (DB 702S), mastflens må bestilles separat, vinkel kan stilles uten verktøy: 0°, 5°, 10°, 15° (toppmontasje) | 0°, -5°, -10°, -15° (sidemontasje), tetning som kan skiftes uten å ødelegges, flertrinns tetningssystem
Fargespesifikasjon SITECO metallisk grå (DB 702S)
Deksel deksel fra PMMA

Montasje

Montasjetype, montasjested sideinngang, toppdel, på mast

Elektrisk tilkobling

Tilkobling ledning H07RN-F 3x 1,5mm²
Nominell spenning 230..240V, 50/60Hz, AC
Støtspenningsfasthet overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus)
Tilkoblingsledning formontert, L= 6,5m

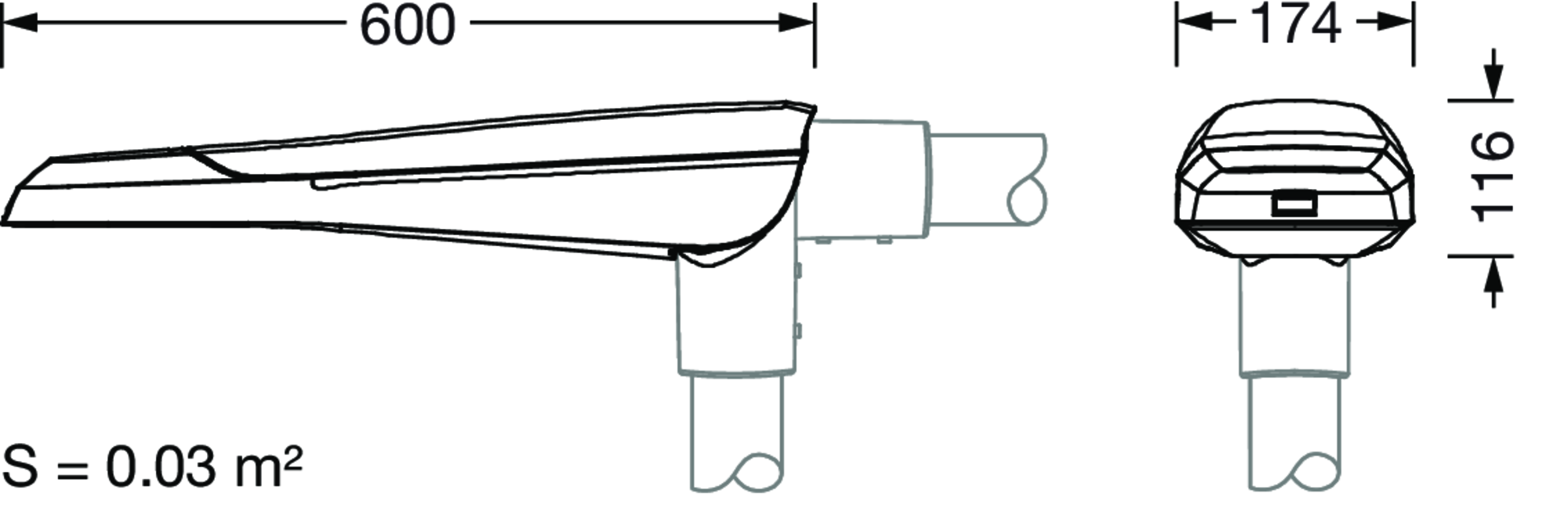

Dimensjoner, Vekt

Lengde 600mm
Bredde 174mm
Høyde 116mm
Vekt 5,2kg
Masttopp mastflens for toppmål: 42mm (sidemontasje): 5XC10008XM4, 60/48mm (sidemontasje/toppmontasje): 5XC10108XM2, 76/60mm (sidemontasje/toppmontasje): 5XC10108XM1

Lysemisjon

Lysemisjon 0% ved 0° helling

Levetid

Anslått levetid 100000 t (L97/B10) ved OT = 25°C

Produkttype
mastarmatur

Produktnavn
Streetlight SL 11 iQ micro

Bestillingsnummer
5XC1B51E08DE

Lysstyring
3-soners fasettreflektor fra plast, sølvbelagt, blank

Deksel
deksel, klar

Lysfordeling
ST0.5a

Strålevinkel
bredstrålende

Symmetri
asymmetrisk strålende

Lysutstråling
direkte strålende

Lyskilde
med High Power LED, LED

Rangerte verdier
3670lm | 25,6W | 143,4lm/W (start av levetid);
slutt av levetid: 3670lm | 26,3W;
ved 50% lysfluks: 1835lm | 12,4W | 148lm/W

Fargetemperatur
3000K

Fargegjengivelsesindeks
CRI > 70

Lysfarge
730

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (innledende)

start av levetid

LI 1: 100% | 3670lm | 25,6W | 143,4lm/W | 3000K

slutt av levetid

LI 1: 26,3W


ytterligere lysinnstillinger mulig

Styring mot
iQ-Comfort

Utstyr
optimert styring av lysflukskonstant (CLO 2.0), Desk-Remote (trådløs, spenningsfri avlesning og innstilling av iQ-funksjoner i verkstedet via applikasjonsoptimalisert NFC-funksjon/RFID-funksjon), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match

Kapslingsklasse
IP66

Isolasjonsklasse
VK II (verneisolert)

Slagfasthet
IK10

Temperaturområde (drift)
-25..+50°C

Tillegg
plass- og veibelysning iht. standard

Testmerking, merking
CE, ENEC, ENEC+, VDE

EPD
Environmental Product Declaration (EPD) testet og sertifisert av et uavhengig institutt

armaturhus
aluminium presstøpt, pulverbelagt, SITECO metallisk grå (DB 702S), mastflens må bestilles separat, vinkel kan stilles uten verktøy: 0°, 5°, 10°, 15° (toppmontasje) | 0°, -5°, -10°, -15° (sidemontasje), tetning som kan skiftes uten å ødelegges, flertrinns tetningssystem

Fargespesifikasjon
SITECO metallisk grå (DB 702S)

Deksel
deksel fra PMMA

Montasjetype, montasjested
sideinngang, toppdel, på mast

Tilkobling
ledning H07RN-F 3x 1,5mm²

Nominell spenning
230..240V, 50/60Hz, AC

Støtspenningsfasthet
overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus)

Tilkoblingsledning
formontert, L= 6,5m

Lengde
600mm

Bredde
174mm

Høyde
116mm

Vekt
5,2kg

Masttopp
mastflens for toppmål: 42mm (sidemontasje): 5XC10008XM4, 60/48mm (sidemontasje/toppmontasje): 5XC10108XM2, 76/60mm (sidemontasje/toppmontasje): 5XC10108XM1

Lysemisjon
0% ved 0° helling

Anslått levetid
100000 t (L97/B10) ved OT = 25°C

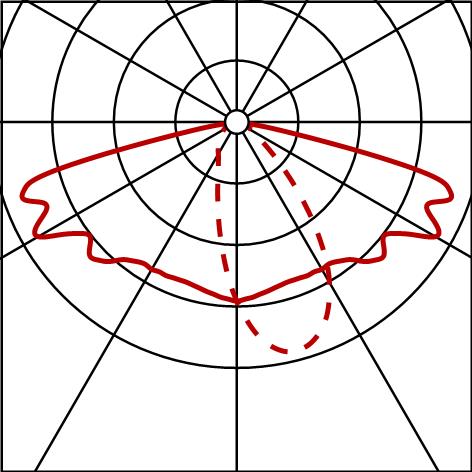

Fotometrisk rapport / planleggingsdata

SL11iQmc
ST0.5a,3670lm730,Comf
Bestykning: 1x LED
Bestillingsnummer: 5XC1B51E08DE

Fotometrisk rapport (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
