5XC2C41E08FE

Bestillingsnummer: 5XC2C41E08FE
Huske artikkelHuske artikkel

Varetekst mastarmatur
Produktnavn Streetlight SL 11 iQ mini
Lyskilde LED
Anslått lysfluks 5820lm
Lysutbytte 151lm/W
Fargetemperatur 4000K
Fargegjengivelse CRI > 70
Pnom start levetid 39
Pnom slutt levetid 40
Pred ved 50 % lysfluks 19
Levetid 100000 t (L98/B10) ved OT = 25°C
Kapslingsklasse IP66
Slagfasthet IK10
Vekt 6,6kg

Streetlight SL 11 iQ mini, mastarmatur, primær lysstyring med 3-soners fasettreflektor, fra plast, sølvbelagt, blank, primært lystekn. deksel: deksel, fra PMMA, klar, lysfordeling: P1.0a, lysutstråling: direkte spredende, primær lyskarakteristikk: asymmetrisk, monteringstype: toppdel, sideinngang, lyskilde: LED, High Power LED, rangerte verdier: 5.820lm | 38,6W | 150,8lm/W (start levetid); slutt levetid: 5.820lm | 40W; ved 50% lysfluks: 2.910lm | 18,6W | 156,5lm/W, fargetemperatur: 4000K, fargegjengivelse: CRI > 70, lysfarge: 740, lysinnstilling 1 start levetid: 100% | 5.820lm | 38,6W | 150,8lm/W | 4.000K, lysinnstilling 1 slutt levetid: 40W, ytterligere lysinnstillinger mulig, styring: optimert styring av lysflukskonstant (CLO 2.0), Desk-Remote (trådløs, spenningsfri avlesning og innstilling av iQ-funksjoner i verkstedet via applikasjonsoptimalisert NFC-funksjon/RFID-funksjon), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, med ledning H07RN-F 3x 1,5mm², strømtilkobling: 230..240V, AC, 50/60Hz, tilkoblingsledning formontert, ledningslengde: 6,5m, armaturhus, fra aluminium presstøpt, pulverbelagt, SITECO metallisk grå (DB 702S), mastflens må bestilles separat, vinkel kan stilles uten verktøy: 0°, 5°, 10°, 15° (toppmontasje) | 0°, -5°, -10°, -15° (sidemontasje), tetning som kan skiftes uten å ødelegges, flertrinns tetningssystem, lengde: 736mm, bredde: 174mm, høyde: 116mm, mastflens for toppmål: 42mm (sidemontasje): 5XC10008XM4, 60/48mm (sidemontasje/toppmontasje): 5XC10108XM2, 76/60mm (sidemontasje/toppmontasje): 5XC10108XM1, utstyr: ECO, kapslingsgrad (totalt): IP66, beskyttelsesklasse (totalt): VK II (verneisolert), kontrolltegn: CE, ENEC, ENEC+, VDE, slagfasthet: IK10, tillatt driftsomgivelsestemperatur for utendørs bruk: -25..+50°C, plass- og veibelysning iht. standard, Environmental Product Declaration (EPD) testet og sertifisert av et uavhengig institutt, pakningsenhet: 1 stykk

Downloads

Teknisk produktinformasjon
Data for applikasjonsprogrammer

Produktdetaljer

Hovedegenskaper

Produkttype mastarmatur
Produktnavn Streetlight SL 11 iQ mini
Bestillingsnummer 5XC2C41E08FE

Lysteknikk

Lysstyring 3-soners fasettreflektor fra plast, sølvbelagt, blank
Deksel deksel, klar
Lysfordeling P1.0a
Strålevinkel bredstrålende
Symmetri asymmetrisk strålende
Lysutstråling direkte strålende

Bestykning

Lyskilde med High Power LED, LED
Rangerte verdier 5820lm | 38,6W | 150,8lm/W (start av levetid);
slutt av levetid: 5820lm | 40W;
ved 50% lysfluks: 2910lm | 18,6W | 156,5lm/W
Fargetemperatur 4000K
Fargegjengivelsesindeks CRI > 70
Lysfarge 740
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (innledende)

Fabrikklysinnstillinger (LI)

start av levetid
LI 1: 100% | 5820lm | 38,6W | 150,8lm/W | 4000K
slutt av levetid
LI 1: 40W
ytterligere lysinnstillinger mulig

Driftsapparat

Styring mot iQ-Comfort
Utstyr optimert styring av lysflukskonstant (CLO 2.0), Desk-Remote (trådløs, spenningsfri avlesning og innstilling av iQ-funksjoner i verkstedet via applikasjonsoptimalisert NFC-funksjon/RFID-funksjon), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match

Sertifikater, Standarder

Kapslingsklasse IP66
Isolasjonsklasse VK II (verneisolert)
Slagfasthet IK10
Temperaturområde (drift) -25..+50°C
Tillegg plass- og veibelysning iht. standard
Testmerking, merking CE, ENEC, ENEC+, VDE
EPD Environmental Product Declaration (EPD) testet og sertifisert av et uavhengig institutt

Materiale, Farge

armaturhus aluminium presstøpt, pulverbelagt, SITECO metallisk grå (DB 702S), mastflens må bestilles separat, vinkel kan stilles uten verktøy: 0°, 5°, 10°, 15° (toppmontasje) | 0°, -5°, -10°, -15° (sidemontasje), tetning som kan skiftes uten å ødelegges, flertrinns tetningssystem
Fargespesifikasjon SITECO metallisk grå (DB 702S)
Deksel deksel fra PMMA

Montasje

Montasjetype, montasjested sideinngang, toppdel, på mast

Elektrisk tilkobling

Tilkobling ledning H07RN-F 3x 1,5mm²
Nominell spenning 230..240V, 50/60Hz, AC
Støtspenningsfasthet overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus)
Tilkoblingsledning formontert, L= 6,5m

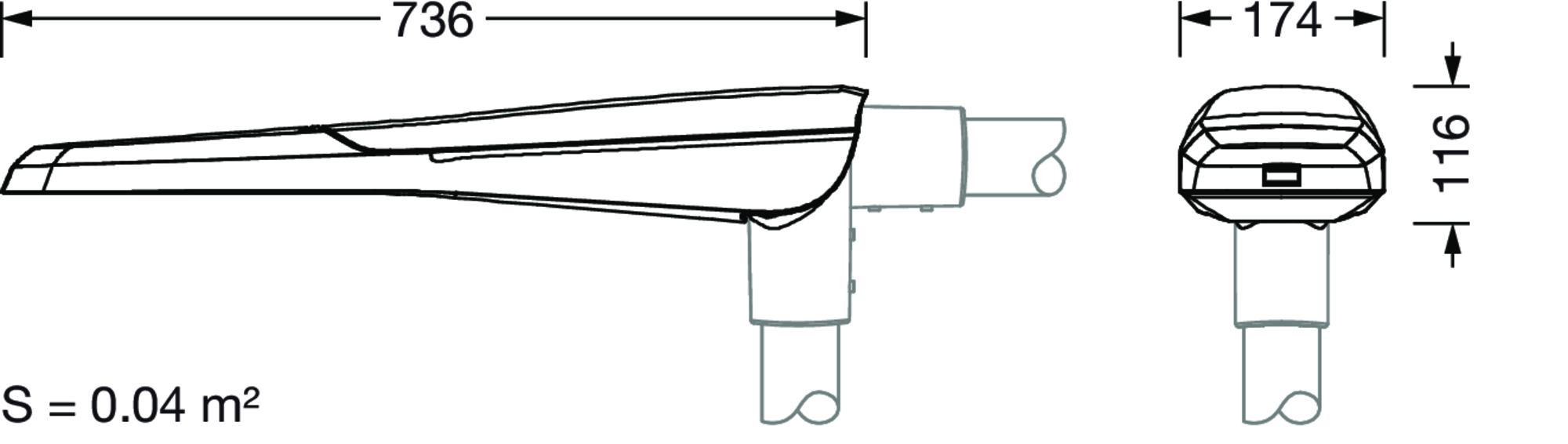

Dimensjoner, Vekt

Lengde 736mm
Bredde 174mm
Høyde 116mm
Vekt 6,6kg
Masttopp mastflens for toppmål: 42mm (sidemontasje): 5XC10008XM4, 60/48mm (sidemontasje/toppmontasje): 5XC10108XM2, 76/60mm (sidemontasje/toppmontasje): 5XC10108XM1

Lysemisjon

Lysemisjon 0% ved 0° helling

Levetid

Anslått levetid 100000 t (L98/B10) ved OT = 25°C

Produkttype
mastarmatur

Produktnavn
Streetlight SL 11 iQ mini

Bestillingsnummer
5XC2C41E08FE

Lysstyring
3-soners fasettreflektor fra plast, sølvbelagt, blank

Deksel
deksel, klar

Lysfordeling
P1.0a

Strålevinkel
bredstrålende

Symmetri
asymmetrisk strålende

Lysutstråling
direkte strålende

Lyskilde
med High Power LED, LED

Rangerte verdier
5820lm | 38,6W | 150,8lm/W (start av levetid);
slutt av levetid: 5820lm | 40W;
ved 50% lysfluks: 2910lm | 18,6W | 156,5lm/W

Fargetemperatur
4000K

Fargegjengivelsesindeks
CRI > 70

Lysfarge
740

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (innledende)

start av levetid

LI 1: 100% | 5820lm | 38,6W | 150,8lm/W | 4000K

slutt av levetid

LI 1: 40W


ytterligere lysinnstillinger mulig

Styring mot
iQ-Comfort

Utstyr
optimert styring av lysflukskonstant (CLO 2.0), Desk-Remote (trådløs, spenningsfri avlesning og innstilling av iQ-funksjoner i verkstedet via applikasjonsoptimalisert NFC-funksjon/RFID-funksjon), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match

Kapslingsklasse
IP66

Isolasjonsklasse
VK II (verneisolert)

Slagfasthet
IK10

Temperaturområde (drift)
-25..+50°C

Tillegg
plass- og veibelysning iht. standard

Testmerking, merking
CE, ENEC, ENEC+, VDE

EPD
Environmental Product Declaration (EPD) testet og sertifisert av et uavhengig institutt

armaturhus
aluminium presstøpt, pulverbelagt, SITECO metallisk grå (DB 702S), mastflens må bestilles separat, vinkel kan stilles uten verktøy: 0°, 5°, 10°, 15° (toppmontasje) | 0°, -5°, -10°, -15° (sidemontasje), tetning som kan skiftes uten å ødelegges, flertrinns tetningssystem

Fargespesifikasjon
SITECO metallisk grå (DB 702S)

Deksel
deksel fra PMMA

Montasjetype, montasjested
sideinngang, toppdel, på mast

Tilkobling
ledning H07RN-F 3x 1,5mm²

Nominell spenning
230..240V, 50/60Hz, AC

Støtspenningsfasthet
overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus)

Tilkoblingsledning
formontert, L= 6,5m

Lengde
736mm

Bredde
174mm

Høyde
116mm

Vekt
6,6kg

Masttopp
mastflens for toppmål: 42mm (sidemontasje): 5XC10008XM4, 60/48mm (sidemontasje/toppmontasje): 5XC10108XM2, 76/60mm (sidemontasje/toppmontasje): 5XC10108XM1

Lysemisjon
0% ved 0° helling

Anslått levetid
100000 t (L98/B10) ved OT = 25°C

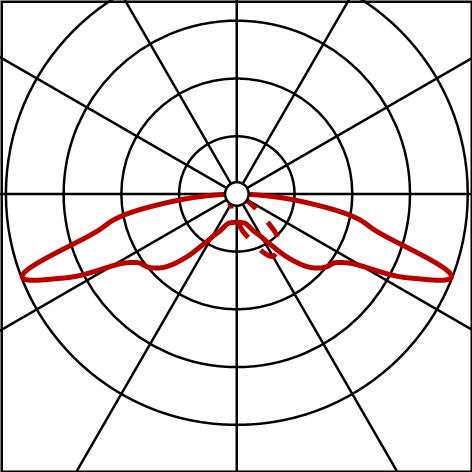

Fotometrisk rapport / planleggingsdata

SL11iQmn
P1.0a,5820lm740,Comf
Bestykning: 1x LED
Bestillingsnummer: 5XC2C41E08FE

Fotometrisk rapport (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
