5XC2E11Y08HE

Bestillingsnummer: 5XC2E11Y08HE
Huske artikkelHuske artikkel

Varetekst mastarmatur
Produktnavn Streetlight SL 11 iQ mini
Lyskilde LED
Anslått lysfluks 4490lm
Lysutbytte 77lm/W
Fargetemperatur 1800K
Fargegjengivelse CRI > 70
Pnom start levetid 58
Pnom slutt levetid 61
Pred ved 50 % lysfluks 26
Levetid 100000 t ved OT = 25°C
Kapslingsklasse IP66
Slagfasthet IK10
Vekt 6,8kg

Streetlight SL 11 iQ mini, mastarmatur, primær lysstyring med 3-soners fasettreflektor, fra plast, sølvbelagt, blank, primært lystekn. deksel: deksel, fra PMMA, klar, lysfordeling: PC-L, lysutstråling: direkte spredende, primær lyskarakteristikk: asymmetrisk, venstre, monteringstype: toppdel, sideinngang, lyskilde: LED, High Power LED, rangerte verdier: 4.490lm | 58,3W | 77lm/W (start levetid); slutt levetid: 4.490lm | 60,7W; ved 50% lysfluks: 2.245lm | 26,2W | 85,7lm/W, fargetemperatur: 1800K, fargegjengivelse: CRI > 70, lysfarge: 718, lysinnstilling 1 start levetid: 100% | 4.490lm | 58,3W | 77lm/W | 1.800K, lysinnstilling 1 slutt levetid: 60,7W, ytterligere lysinnstillinger mulig, styring: forhåndsinnstilling: logaritmisk dimmekarakteristikk, Street-Remote, Auto-Match, Temp-Guard, Lumen-Switch, Night-Set, Smart-Wire, Light-Fading, Desk-Remote (trådløs, spenningsfri avlesning og innstilling av iQ-funksjoner i verkstedet via applikasjonsoptimalisert NFC-funksjon/RFID-funksjon), optimert styring av lysflukskonstant (CLO 2.0), med ledning H07RN-F 3x 1,5mm², strømtilkobling: 230..240V, AC, 50/60Hz, tilkoblingsledning formontert, ledningslengde: 8,5m, armaturhus, fra aluminium presstøpt, pulverbelagt, SITECO metallisk grå (DB 702S), mastflens må bestilles separat, vinkel kan stilles uten verktøy: 0°, 5°, 10°, 15° (toppmontasje) | 0°, -5°, -10°, -15° (sidemontasje), tetning som kan skiftes uten å ødelegges, flertrinns tetningssystem, lengde: 736mm, bredde: 174mm, høyde: 116mm, mastflens for toppmål: 42mm (sidemontasje): 5XC10008XM4, 60/48mm (sidemontasje/toppmontasje): 5XC10108XM2, 76/60mm (sidemontasje/toppmontasje): 5XC10108XM1, utstyr: Power, Smart Interface nede og oppe, kapslingsgrad (totalt): IP66, beskyttelsesklasse (totalt): VK II (verneisolert), kontrolltegn: CE, ENEC, ENEC+, VDE, UKCA, slagfasthet: IK10, tillatt driftsomgivelsestemperatur for utendørs bruk: -25..+50°C, plass- og veibelysning iht. standard, Environmental Product Declaration (EPD) testet og sertifisert av et uavhengig institutt, pakningsenhet: 1 stykk

Downloads

Teknisk produktinformasjon
Data for applikasjonsprogrammer

Produktdetaljer

Hovedegenskaper

Produkttype mastarmatur
Produktnavn Streetlight SL 11 iQ mini
Bestillingsnummer 5XC2E11Y08HE

Lysteknikk

Lysstyring 3-soners fasettreflektor fra plast, sølvbelagt, blank
Deksel deksel, klar
Lysfordeling PC-L
Strålevinkel bredstrålende
Symmetri asymmetrisk, venstre
Lysutstråling direkte strålende

Bestykning

Lyskilde med High Power LED, LED
Rangerte verdier 4490lm | 58,3W | 77lm/W (start av levetid);
slutt av levetid: 4490lm | 60,7W;
ved 50% lysfluks: 2245lm | 26,2W | 85,7lm/W
Fargetemperatur 1800K
Fargegjengivelsesindeks CRI > 70
Lysfarge 718
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (innledende)

Fabrikklysinnstillinger (LI)

start av levetid
LI 1: 100% | 4490lm | 58,3W | 77lm/W | 1800K
slutt av levetid
LI 1: 60,7W
ytterligere lysinnstillinger mulig

Driftsapparat

Styring mot iQ-Street Remote, D4i med strømreduksjon, Smart Interface nede og oppe
Utstyr optimert styring av lysflukskonstant (CLO 2.0), Desk-Remote (trådløs, spenningsfri avlesning og innstilling av iQ-funksjoner i verkstedet via applikasjonsoptimalisert NFC-funksjon/RFID-funksjon), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, forhåndsinnstilling: logaritmisk dimmekarakteristikk

Sertifikater, Standarder

Kapslingsklasse IP66
Isolasjonsklasse VK II (verneisolert)
Slagfasthet IK10
Temperaturområde (drift) -25..+50°C
Tillegg plass- og veibelysning iht. standard
Testmerking, merking CE, ENEC, ENEC+, VDE, UKCA
EPD Environmental Product Declaration (EPD) testet og sertifisert av et uavhengig institutt

Materiale, Farge

armaturhus aluminium presstøpt, pulverbelagt, SITECO metallisk grå (DB 702S), mastflens må bestilles separat, vinkel kan stilles uten verktøy: 0°, 5°, 10°, 15° (toppmontasje) | 0°, -5°, -10°, -15° (sidemontasje), tetning som kan skiftes uten å ødelegges, flertrinns tetningssystem
Fargespesifikasjon SITECO metallisk grå (DB 702S)
Deksel deksel fra PMMA

Montasje

Montasjetype, montasjested sideinngang, toppdel, på mast

Elektrisk tilkobling

Tilkobling ledning H07RN-F 3x 1,5mm²
Nominell spenning 230..240V, 50/60Hz, AC
Støtspenningsfasthet overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus)
Tilkoblingsledning formontert, L= 8,5m

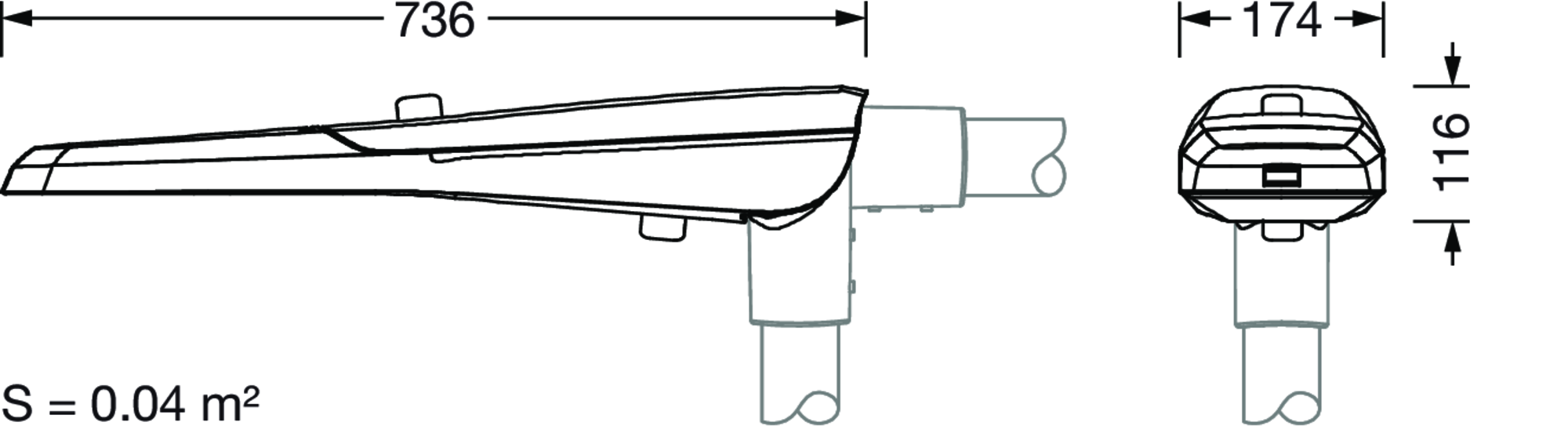

Dimensjoner, Vekt

Lengde 736mm
Bredde 174mm
Høyde 116mm
Vekt 6,8kg
Masttopp mastflens for toppmål: 42mm (sidemontasje): 5XC10008XM4, 60/48mm (sidemontasje/toppmontasje): 5XC10108XM2, 76/60mm (sidemontasje/toppmontasje): 5XC10108XM1

Lysemisjon

Lysemisjon 0% ved 0° helling

Levetid

Anslått levetid 100000 t ved OT = 25°C

Produkttype
mastarmatur

Produktnavn
Streetlight SL 11 iQ mini

Bestillingsnummer
5XC2E11Y08HE

Lysstyring
3-soners fasettreflektor fra plast, sølvbelagt, blank

Deksel
deksel, klar

Lysfordeling
PC-L

Strålevinkel
bredstrålende

Symmetri
asymmetrisk, venstre

Lysutstråling
direkte strålende

Lyskilde
med High Power LED, LED

Rangerte verdier
4490lm | 58,3W | 77lm/W (start av levetid);
slutt av levetid: 4490lm | 60,7W;
ved 50% lysfluks: 2245lm | 26,2W | 85,7lm/W

Fargetemperatur
1800K

Fargegjengivelsesindeks
CRI > 70

Lysfarge
718

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (innledende)

start av levetid

LI 1: 100% | 4490lm | 58,3W | 77lm/W | 1800K

slutt av levetid

LI 1: 60,7W


ytterligere lysinnstillinger mulig

Styring mot
iQ-Street Remote, D4i med strømreduksjon, Smart Interface nede og oppe

Utstyr
optimert styring av lysflukskonstant (CLO 2.0), Desk-Remote (trådløs, spenningsfri avlesning og innstilling av iQ-funksjoner i verkstedet via applikasjonsoptimalisert NFC-funksjon/RFID-funksjon), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, forhåndsinnstilling: logaritmisk dimmekarakteristikk

Kapslingsklasse
IP66

Isolasjonsklasse
VK II (verneisolert)

Slagfasthet
IK10

Temperaturområde (drift)
-25..+50°C

Tillegg
plass- og veibelysning iht. standard

Testmerking, merking
CE, ENEC, ENEC+, VDE, UKCA

EPD
Environmental Product Declaration (EPD) testet og sertifisert av et uavhengig institutt

armaturhus
aluminium presstøpt, pulverbelagt, SITECO metallisk grå (DB 702S), mastflens må bestilles separat, vinkel kan stilles uten verktøy: 0°, 5°, 10°, 15° (toppmontasje) | 0°, -5°, -10°, -15° (sidemontasje), tetning som kan skiftes uten å ødelegges, flertrinns tetningssystem

Fargespesifikasjon
SITECO metallisk grå (DB 702S)

Deksel
deksel fra PMMA

Montasjetype, montasjested
sideinngang, toppdel, på mast

Tilkobling
ledning H07RN-F 3x 1,5mm²

Nominell spenning
230..240V, 50/60Hz, AC

Støtspenningsfasthet
overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus)

Tilkoblingsledning
formontert, L= 8,5m

Lengde
736mm

Bredde
174mm

Høyde
116mm

Vekt
6,8kg

Masttopp
mastflens for toppmål: 42mm (sidemontasje): 5XC10008XM4, 60/48mm (sidemontasje/toppmontasje): 5XC10108XM2, 76/60mm (sidemontasje/toppmontasje): 5XC10108XM1

Lysemisjon
0% ved 0° helling

Anslått levetid
100000 t ved OT = 25°C

Fotometrisk rapport / planleggingsdata

SL11iQmn
PCL,4490lm718,SR,D4i,LST,ZaZb
Bestykning: 1x LED
Bestillingsnummer: 5XC2E11Y08HE

Fotometrisk rapport (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
