5XH5D3AS08BA

Bestillingsnummer: 5XH5D3AS08BA
Huske artikkelHuske artikkel

Varetekst mastarmatur
Produktnavn Streetlight SL 31 micro
Lyskilde LED
Anslått lysfluks 2860lm
Lysutbytte 149lm/W
Fargetemperatur 3000K
Fargegjengivelse CRI > 70
Pnom 19,2W
Pnom slutt levetid 19,8W
Pred ved 50 % lysfluks 9,5W
Levetid 100000 t (L97/B10) ved OT = 25°C
Kapslingsklasse IP66
Slagfasthet IK10
Vekt 5,4kg

Streetlight SL 31 micro, mastarmatur, primær lysstyring med linse, fra PMMA, primært lystekn. deksel: deksel, fra herdet sikkerhetsglass, klar, lysfordeling: S100003, strålevinkel primær: bredstrålende, lysutstråling: direkte spredende, primær lyskarakteristikk: asymmetrisk, monteringstype: toppdel, sideinngang, lyskilde: LED, rangerte verdier: 2.860lm | 19,2W | 149lm/W (start levetid); slutt levetid: 2.860lm | 19,8W; ved 50% lysfluks: 1.431lm | 9,5W | 150,6lm/W, fargetemperatur: 3000K, fargegjengivelse: CRI > 70, lysfarge: 730, lysinnstilling 1 (ytterligere lysinnstillinger mulig): 100% | 2.860lm | 19,2W | 149lm/W | 3.000K (start levetid); slutt levetid: 19,8W, forkoblingsenhet: D4i, styring: forhåndsinnstilling: logaritmisk dimmekarakteristikk, fleksibel lysfluksparametrisering, tidsbestemt lysstyring, konstant lysstrømstyring, effektreduksjon, intelligent temperaturretur-regulering i EVG og i LED-modulen, overopphetingsvern, strømtilkobling: 220..240V, AC, 50/60Hz, støtspenningsfasthet: overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus), tilkoblingsledning: formontert, ledningslengde: 5,5m, ledningsutpregning: H07RN-F, 2X 1,5mm², belegging: L/N, armaturhus, fra aluminium presstøpt, pulverbelagt, SITECO metallisk grå (DB 702S), korrosivitetskategori C5 high i henhold til DIN EN ISO 12944, ingen tetting på armaturoversiden, helling: -15°..+20° (toppmontasje) | -20°..+20° (sidemontasje), innstillbar i trinn på 5°, flertrinns tetningssystem, tetning som kan skiftes uten å ødelegges, mastflens for toppmål: 60/48mm (sidemontasje/toppmontasje): 5XH10108XM2, 76/32mm (sidemontasje/toppmontasje): 5XH10108XM3, mastflens, fra aluminium presstøpt, lakkert, SITECO metallisk grå (DB 702S), Smart Interface oppe: Zhaga, kapslingsgrad (totalt): IP66, beskyttelsesklasse (totalt): VK II (verneisolert), kontrolltegn: CE, ENEC, ENEC+, VDE, UKCA, ZD4i, slagfasthet: IK10, tillatt driftsomgivelsestemperatur for utendørs bruk: -40..+50°C, plass- og veibelysning iht. standard, pakningsenhet: 1 stykk

Downloads

Teknisk produktinformasjon
Data for applikasjonsprogrammer

Produktdetaljer

Hovedegenskaper

Produkttype mastarmatur
Produktnavn Streetlight SL 31 micro
Bestillingsnummer 5XH5D3AS08BA

Lysteknikk

Lysstyring linse fra PMMA
Deksel deksel, klar
Lysfordeling S100003
Strålevinkel bredstrålende
Symmetri asymmetrisk strålende
Lysutstråling direkte strålende

Bestykning

Lyskilde med LED
Rangerte verdier 2860lm | 19,2W | 149lm/W (start av levetid);
slutt av levetid: 2860lm | 19,8W;
ved 50% lysfluks: 1431lm | 9,5W | 150,6lm/W
Fargetemperatur 3000K
Fargegjengivelsesindeks CRI > 70
Lysfarge 730

Fabrikklysinnstillinger (LI)

start av levetid
LI 1: 100% | 2860lm | 19,2W | 149lm/W | 3000K
slutt av levetid
LI 1: 19,8W
ytterligere lysinnstillinger mulig

Driftsapparat

Styring mot D4i
Smart Interface oppe Zhaga
Utstyr overopphetingsvern, effektreduksjon, konstant lysstrømstyring, tidsbestemt lysstyring, fleksibel lysfluksparametrisering, intelligent temperaturretur-regulering i EVG og i LED-modulen, forhåndsinnstilling: logaritmisk dimmekarakteristikk

Sertifikater, Standarder

Kapslingsklasse IP66
Isolasjonsklasse VK II (verneisolert)
Slagfasthet IK10
Temperaturområde (drift) -40..+50°C
Tillegg plass- og veibelysning iht. standard
Korrosjonsbeskyttelse korrosivitetskategori C5 high i henhold til DIN EN ISO 12944
Testmerking, merking CE, ENEC, ENEC+, VDE, UKCA, ZD4i

Materiale, Farge

armaturhus aluminium presstøpt, pulverbelagt, SITECO metallisk grå (DB 702S), tetning som kan skiftes uten å ødelegges, flertrinns tetningssystem, helling: -15°..+20° (toppmontasje) | -20°..+20° (sidemontasje), innstillbar i trinn på 5°, ingen tetting på armaturoversiden
mastflens aluminium presstøpt, lakkert, SITECO metallisk grå (DB 702S), mastflens medfølger umontert
Deksel deksel fra herdet sikkerhetsglass

Montasje

Montasjetype, montasjested sideinngang, toppdel, på mast

Elektrisk tilkobling

Tilkoblingsledning formontert, L= 5,5m, H07RN-F, 2X 1,5mm², L/N
Nominell spenning 220..240V, 50/60Hz, AC
Støtspenningsfasthet overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus)

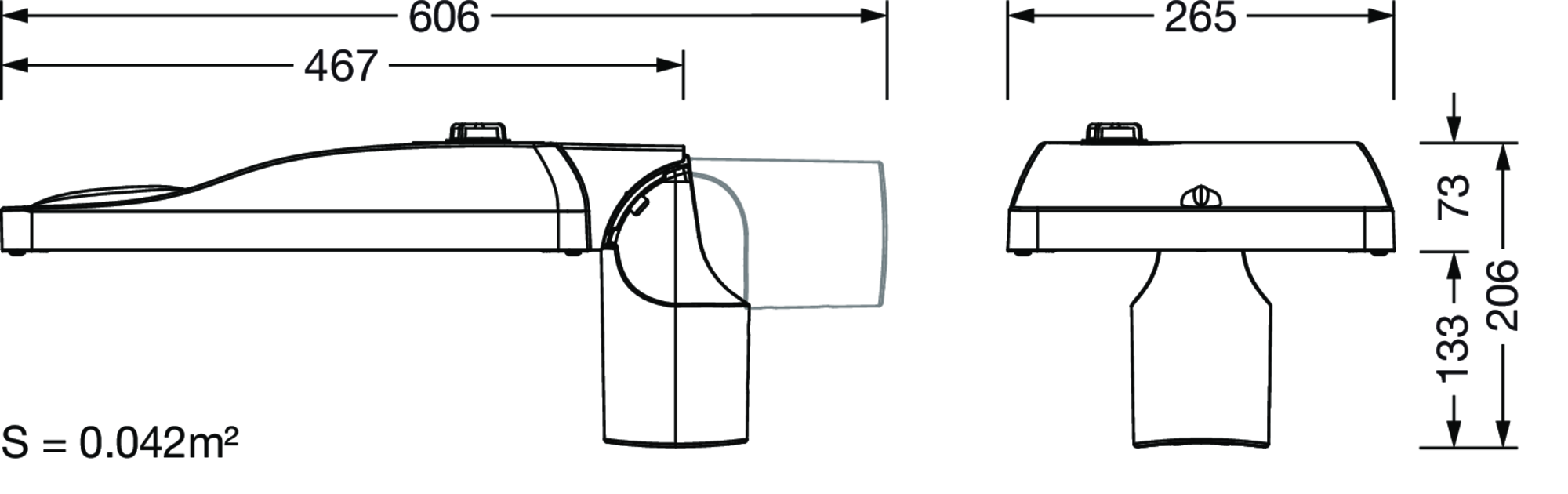

Dimensjoner, Vekt

Vekt 5,4kg
Masttopp mastflens for toppmål: 60/48mm (sidemontasje/toppmontasje): 5XH10108XM2, 76/32mm (sidemontasje/toppmontasje): 5XH10108XM3

Lysemisjon

Lysemisjon 0% ved 0° helling

Levetid

Anslått levetid 100000 t (L97/B10) ved OT = 25°C

Produkttype
mastarmatur

Produktnavn
Streetlight SL 31 micro

Bestillingsnummer
5XH5D3AS08BA

Lysstyring
linse fra PMMA

Deksel
deksel, klar

Lysfordeling
S100003

Strålevinkel
bredstrålende

Symmetri
asymmetrisk strålende

Lysutstråling
direkte strålende

Lyskilde
med LED

Rangerte verdier
2860lm | 19,2W | 149lm/W (start av levetid);
slutt av levetid: 2860lm | 19,8W;
ved 50% lysfluks: 1431lm | 9,5W | 150,6lm/W

Fargetemperatur
3000K

Fargegjengivelsesindeks
CRI > 70

Lysfarge
730

start av levetid

LI 1: 100% | 2860lm | 19,2W | 149lm/W | 3000K

slutt av levetid

LI 1: 19,8W


ytterligere lysinnstillinger mulig

Styring mot
D4i

Smart Interface oppe
Zhaga

Utstyr
overopphetingsvern, effektreduksjon, konstant lysstrømstyring, tidsbestemt lysstyring, fleksibel lysfluksparametrisering, intelligent temperaturretur-regulering i EVG og i LED-modulen, forhåndsinnstilling: logaritmisk dimmekarakteristikk

Kapslingsklasse
IP66

Isolasjonsklasse
VK II (verneisolert)

Slagfasthet
IK10

Temperaturområde (drift)
-40..+50°C

Tillegg
plass- og veibelysning iht. standard

Korrosjonsbeskyttelse
korrosivitetskategori C5 high i henhold til DIN EN ISO 12944

Testmerking, merking
CE, ENEC, ENEC+, VDE, UKCA, ZD4i

armaturhus
aluminium presstøpt, pulverbelagt, SITECO metallisk grå (DB 702S), tetning som kan skiftes uten å ødelegges, flertrinns tetningssystem, helling: -15°..+20° (toppmontasje) | -20°..+20° (sidemontasje), innstillbar i trinn på 5°, ingen tetting på armaturoversiden

mastflens
aluminium presstøpt, lakkert, SITECO metallisk grå (DB 702S), mastflens medfølger umontert

Deksel
deksel fra herdet sikkerhetsglass

Montasjetype, montasjested
sideinngang, toppdel, på mast

Tilkoblingsledning
formontert, L= 5,5m, H07RN-F, 2X 1,5mm², L/N

Nominell spenning
220..240V, 50/60Hz, AC

Støtspenningsfasthet
overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus)

Vekt
5,4kg

Masttopp
mastflens for toppmål: 60/48mm (sidemontasje/toppmontasje): 5XH10108XM2, 76/32mm (sidemontasje/toppmontasje): 5XH10108XM3

Lysemisjon
0% ved 0° helling

Anslått levetid
100000 t (L97/B10) ved OT = 25°C

Fotometrisk rapport / planleggingsdata

SL31mc
S100003,2860lm730,D4i,Za
Bestykning: LED 3000K / CRI >= 70
Bestillingsnummer: 5XH5D3AS08BA

Fotometrisk rapport (PDF)
Relux (ROLF)
Dialux (ULD)
IES
