5XH8E41A08SA

Bestillingsnummer: 5XH8E41A08SA
Huske artikkelHuske artikkel

Varetekst mastarmatur

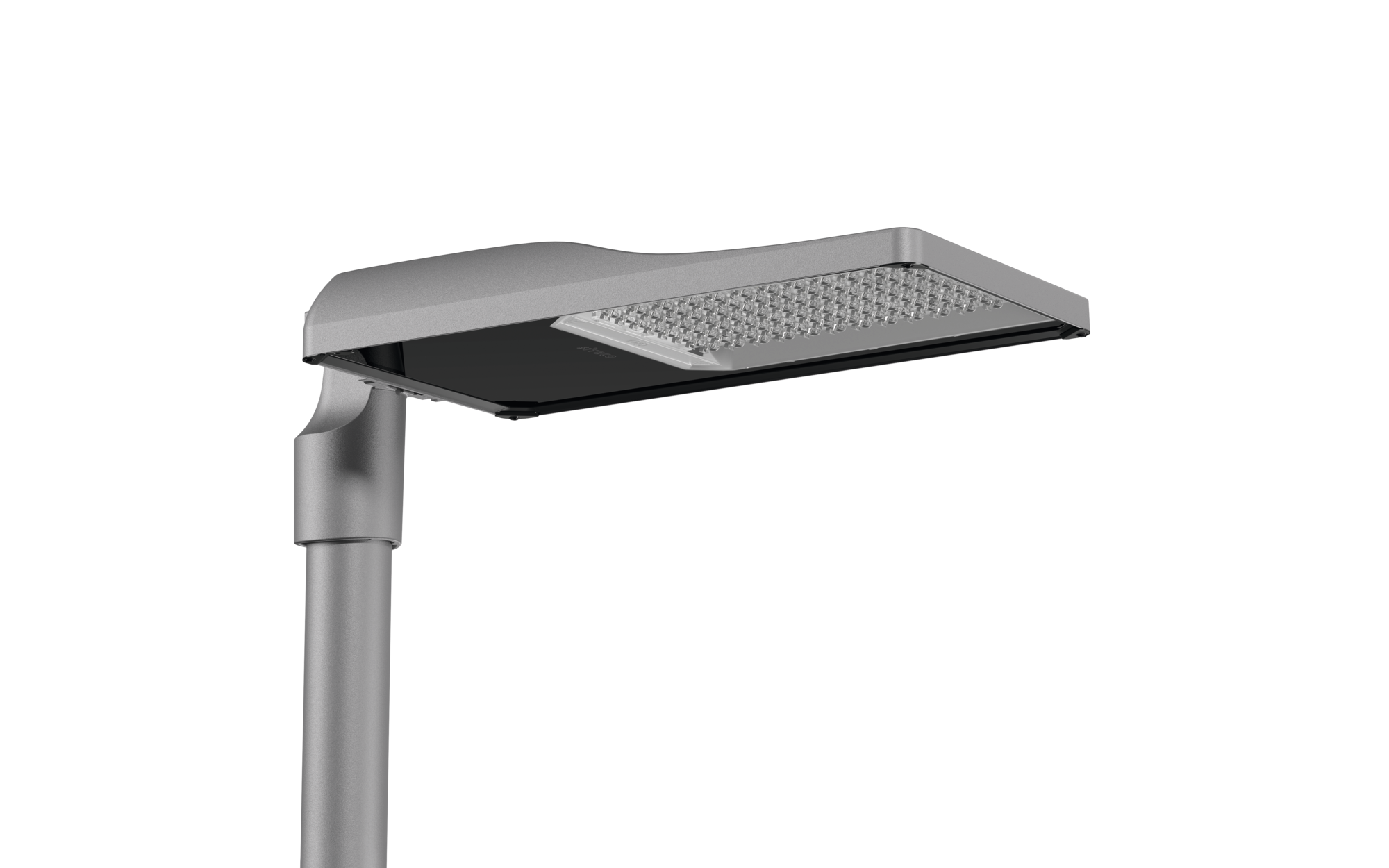

Produktnavn Streetlight SL 31 maxi
Lyskilde LED
Anslått lysfluks 29050lm
Lysutbytte 139lm/W
Fargetemperatur 4000K
Fargegjengivelse CRI > 70
Pnom start levetid 209
Pnom slutt levetid 233
Pred ved 50 % lysfluks 89
Levetid 100000 t (L93/B10) ved OT = 25°C
Kapslingsklasse IP66
Slagfasthet IK10
Vekt 12,6kg

Streetlight SL 31 maxi Easy, Desk-Remote mastarmatur for toppdel, sideinngang; lysstyring med linse fra PMMA; lysfordeling: STW1.0a, direkte asymmetrisk spredende, for plass- og veibelysning iht. standard; LED: lysfluks: 29.050lm, lysfarge: 740, fargetemperatur: 4000K; lysutbytte: 139,3lm/W; styring: forhåndsinnstilling: lineær dimmekarakteristikk, fleksibel lysfluksparametrisering, tidsbestemt lysstyring, konstant lysstrømstyring, intelligent temperaturretur-regulering i EVG og i LED-modulen, overopphetingsvern; armaturhus, fra aluminium presstøpt, SITECO metallisk grå (DB 702S), korrosivitetskategori C5 high i henhold til DIN EN ISO 12944; deksel fra herdet sikkerhetsglass, klar, kan åpnes uten bruk av verktøy; mastflens fra aluminium presstøpt, SITECO metallisk grå (DB 702S), toppmål: 76/60mm, mastflens medfølger umontert; ledningslengde: 14,5m, tilkoblingsledning formontert; strømtilkobling: 220..240V, AC, 50/60Hz; strømforbruk (ved begynnelse av levetiden): 208,6W / (ved slutten av levetiden): 233,1W / (ved redusert drift 50%): 88,8W; kapslingsgrad (totalt): IP66; beskyttelsesklasse (totalt): VK II (verneisolert); slagfasthet: IK10; kontrolltegn: CE, ENEC, ENEC+, VDE, UKCA; tillatt driftsomgivelsestemperatur for utendørs bruk: -40..+50°C; pakningsenhet: 1 stykk

Downloads

Teknisk produktinformasjon
Data for applikasjonsprogrammer

Produktdetaljer

Hovedegenskaper

Produkttype mastarmatur
Produktnavn Streetlight SL 31 maxi
Bestillingsnummer 5XH8E41A08SA

Lysteknikk

Lysstyring linse fra PMMA
Deksel deksel, klar
Lysfordeling STW1.0a
Strålevinkel bredstrålende
Symmetri asymmetrisk strålende
Lysutstråling direkte strålende

Bestykning

Lyskilde med High Power LED, LED
Anslått lysfluks 29050lm
Lysutbytte 139lm/W
Fargetemperatur 4000K
Fargegjengivelsesindeks CRI > 70
Lysfarge 740
Nominell effekt, start av levetid 209
Nominell effekt, slutt av levetid 233
Nominell effekt ved 50% lysfluks 89

Driftsapparat

Styring mot Easy, Desk-Remote
Utstyr overopphetingsvern, konstant lysstrømstyring, tidsbestemt lysstyring, fleksibel lysfluksparametrisering, intelligent temperaturretur-regulering i EVG og i LED-modulen, forhåndsinnstilling: lineær dimmekarakteristikk

Sertifikater, Standarder

Kapslingsklasse IP66
Isolasjonsklasse VK II (verneisolert)
Slagfasthet IK10
Temperaturområde (drift) -40..+50°C
Tillegg plass- og veibelysning iht. standard
Korrosjonsbeskyttelse korrosivitetskategori C5 high i henhold til DIN EN ISO 12944
Testmerking, merking CE, ENEC, ENEC+, VDE, UKCA

Materiale, Farge

armaturhus aluminium presstøpt, pulverbelagt, SITECO metallisk grå (DB 702S), tetning som kan skiftes uten å ødelegges, flertrinns tetningssystem, helling: -15°..+20° (toppmontasje) | -20°..+20° (sidemontasje), innstillbar i trinn på 5°, ingen tetting på armaturoversiden
Fargespesifikasjon SITECO metallisk grå (DB 702S)
mastflens aluminium presstøpt, lakkert, SITECO metallisk grå (DB 702S), mastflens medfølger umontert
Fargespesifikasjon SITECO metallisk grå (DB 702S)
Deksel deksel fra herdet sikkerhetsglass

Montasje

Montasjetype, montasjested sideinngang, toppdel, på mast

Elektrisk tilkobling

Nominell spenning 220..240V, 50/60Hz, AC
Støtspenningsfasthet overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus)
Tilkoblingsledning formontert, L= 14,5m

Dimensjoner, Vekt

Vekt 12,6kg
Masttopp toppmål: 76/60mm

Lysemisjon

Lysemisjon 0% ved 0° helling

Levetid

Anslått levetid 100000 t (L93/B10) ved OT = 25°C

Produkttype
mastarmatur

Produktnavn
Streetlight SL 31 maxi

Bestillingsnummer
5XH8E41A08SA

Lysstyring
linse fra PMMA

Deksel
deksel, klar

Lysfordeling
STW1.0a

Strålevinkel
bredstrålende

Symmetri
asymmetrisk strålende

Lysutstråling
direkte strålende

Lyskilde
med High Power LED, LED

Anslått lysfluks
29050lm

Lysutbytte
139lm/W

Fargetemperatur
4000K

Fargegjengivelsesindeks
CRI > 70

Lysfarge
740

Nominell effekt, start av levetid
209

Nominell effekt, slutt av levetid
233

Nominell effekt ved 50% lysfluks
89

Styring mot
Easy, Desk-Remote

Utstyr
overopphetingsvern, konstant lysstrømstyring, tidsbestemt lysstyring, fleksibel lysfluksparametrisering, intelligent temperaturretur-regulering i EVG og i LED-modulen, forhåndsinnstilling: lineær dimmekarakteristikk

Kapslingsklasse
IP66

Isolasjonsklasse
VK II (verneisolert)

Slagfasthet
IK10

Temperaturområde (drift)
-40..+50°C

Tillegg
plass- og veibelysning iht. standard

Korrosjonsbeskyttelse
korrosivitetskategori C5 high i henhold til DIN EN ISO 12944

Testmerking, merking
CE, ENEC, ENEC+, VDE, UKCA

armaturhus
aluminium presstøpt, pulverbelagt, SITECO metallisk grå (DB 702S), tetning som kan skiftes uten å ødelegges, flertrinns tetningssystem, helling: -15°..+20° (toppmontasje) | -20°..+20° (sidemontasje), innstillbar i trinn på 5°, ingen tetting på armaturoversiden

Fargespesifikasjon
SITECO metallisk grå (DB 702S)

mastflens
aluminium presstøpt, lakkert, SITECO metallisk grå (DB 702S), mastflens medfølger umontert

Fargespesifikasjon
SITECO metallisk grå (DB 702S)

Deksel
deksel fra herdet sikkerhetsglass

Montasjetype, montasjested
sideinngang, toppdel, på mast

Nominell spenning
220..240V, 50/60Hz, AC

Støtspenningsfasthet
overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus)

Tilkoblingsledning
formontert, L= 14,5m

Vekt
12,6kg

Masttopp
toppmål: 76/60mm

Lysemisjon
0% ved 0° helling

Anslått levetid
100000 t (L93/B10) ved OT = 25°C

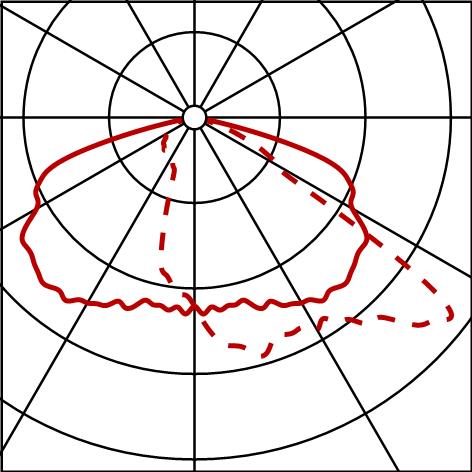

Fotometrisk rapport / planleggingsdata

SL31mx
STW1.0a,29050lm740,EasyDR
Bestykning: 1x LED
Bestillingsnummer: 5XH8E41A08SA

Fotometrisk rapport (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
