52HN32DA4FDA

Bestillingsnummer: 52HN32DA4FDA
Huske artikkelHuske artikkel

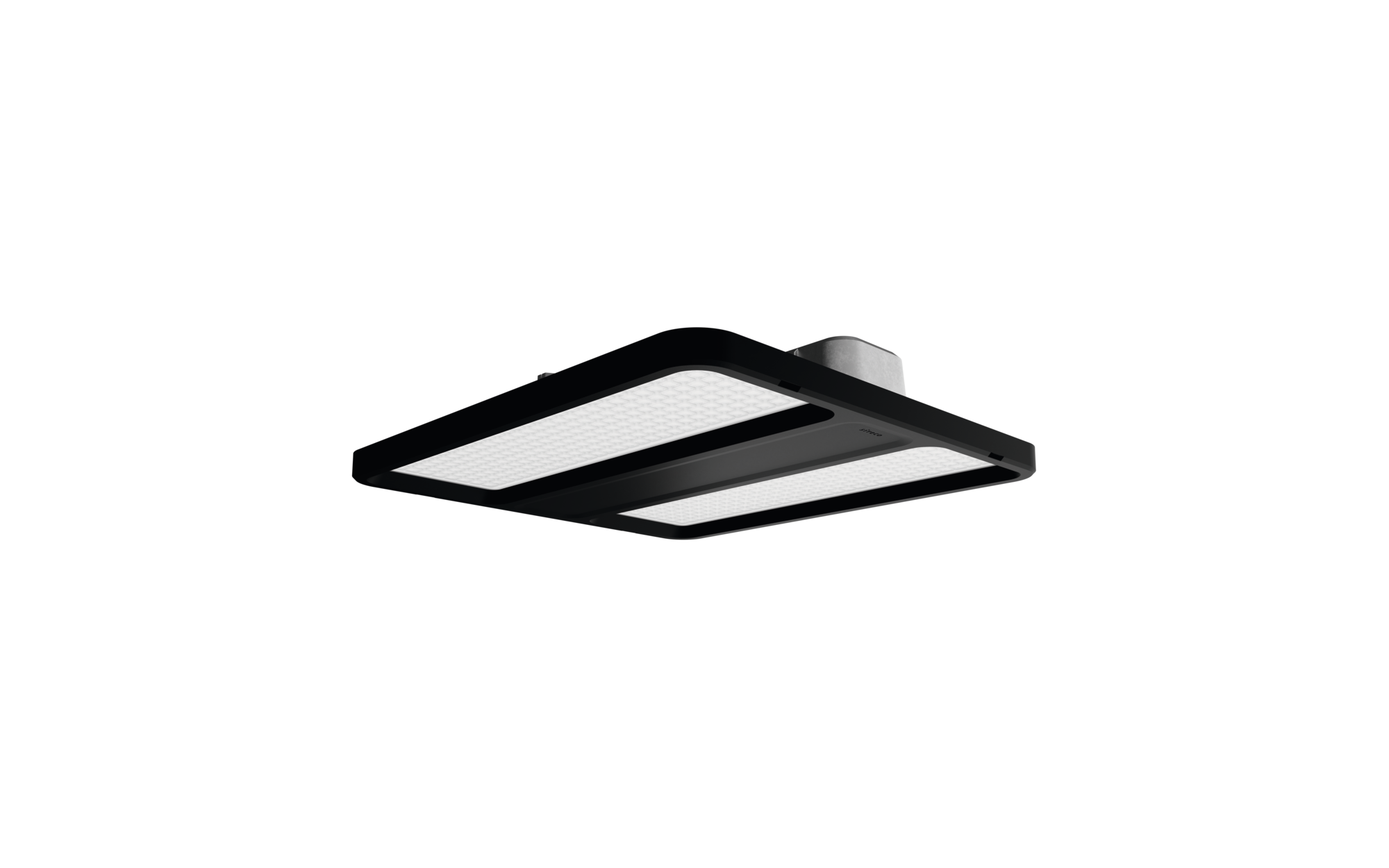

Varetekst highbay-armatur
Produktnavn Highbay 21 midi
Lyskilde LED
Anslått lysfluks 14000lm
Lysutbytte 194lm/W
Fargetemperatur 4000K
Fargegjengivelse CRI > 80
Anslått effekt 72,1W
Levetid 75000 t (L80) ved OT = ta maks
Kapslingsklasse IP66
Slagfasthet IK08
Vekt 3,7kg

highbay-armatur Highbay 21 midi; direkte symmetrisk bredstrålende, lysstyring med linse fra PMMA; UGR ≤ 22 (X = 4H | Y = 8H | S = 0,25H | Refleksjonsgrad 70/50/20); lysfluks: 14.000lm; lysfarge: 840, fargetemperatur: 4000K, MacAdam ≤ 3 SDCM (innledende), fargegjengivelse: CRI > 80; lysutbytte: 194,2lm/W; anslått levetid: 75.000h (L80) ved OT= ta maks; styring mot: DALI 2; armaturtilkobling: klemme, 5-polet, maks. 2,5mm² (kabelinnføring for en kabel, Ø 8,5..16mm); strømtilkobling: 230..240V, AC/DC 0/50..60Hz; tilkoblingseffekt: 72,1W; kapslingsgrad (totalt): IP66; beskyttelsesklasse (totalt): VK I (vernejording); vernemerking: D; slagfasthet: IK08; kontrolltegn: CE, ENEC, VDE, UKCA; armatur for sentralbatterianlegg i henhold til EN 60598-2-22, intern kabling halogenfri; armatur LABS-konformitetstestet i henhold til VDMA 24364:2018-05; Egnet for bruk i næringsmiddelindustrien i henhold til spesifikasjonene til IFS-Food, HACCP og/eller BRC; husramme fra høyytelses plast PA6, dypsvart matt (RAL 9005); deksel fra PMMA; dimensjon (LxBxH): 474 x 442 x 72mm; tillatt driftsomgivelsestemperatur: -40..+70°C (reduksjon av tillatt maksimal omgivelsestemperatur med 5°C ved takmontering); pakningsenhet: 1 stykk; (levering uten tilbehør; bestill monteringstilbehør separat)

Downloads

Teknisk produktinformasjon
Data for applikasjonsprogrammer

Produktdetaljer

Hovedegenskaper

Produkttype highbay-armatur
Produktnavn Highbay 21 midi
Bestillingsnummer 52HN32DA4FDA

Komponenter 1

Lysteknikk
Lysstyring linse fra PMMA
Deksel deksel
Strålevinkel bredstrålende
Symmetri symmetrisk
Lysutstråling direkte strålende
UGR synsretning på langs av armaturen ≤ 22
UGR synsretning på tvers av armaturen ≤ 22

Bestykning
Lyskilde med LED
Anslått lysfluks 14000lm
Lysutbytte 194lm/W
Fargetemperatur 4000K
Fargegjengivelsesindeks CRI > 80
Lysfarge 840
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 3 SDCM (innledende)
Anslått effekt 72,1W
Tillegg intern kabling halogenfri

Driftsapparat
Styring mot DALI 2

Komponenter 2

Driftsapparat
Koblingstype for sentralbatterianlegg i henhold til EN 60598-2-22

Sertifikater, Standarder

Kapslingsklasse IP66
Isolasjonsklasse VK I (vernejording)
Slagfasthet IK08
Vernemerking D
Temperaturområde (drift) -40..+70°C
Tillegg LABS-konformitetstestet i henhold til VDMA 24364:2018-05, Egnet for bruk i næringsmiddelindustrien i henhold til spesifikasjonene til IFS-Food, HACCP og/eller BRC
Norm EN 60598-2-22
Testmerking, merking CE, ENEC, VDE, UKCA

Materiale, Farge

husramme høyytelses plast PA6, dypsvart matt (RAL 9005)
Deksel deksel fra PMMA

Montasje

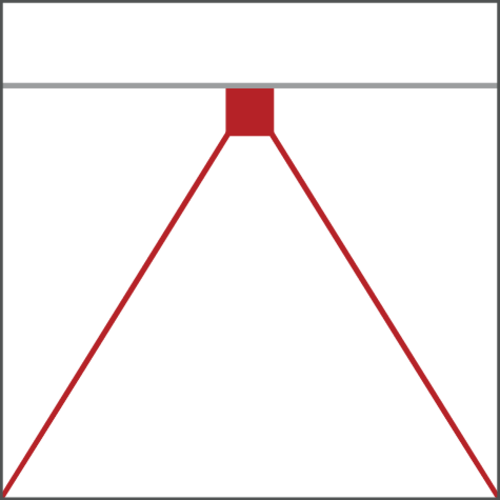

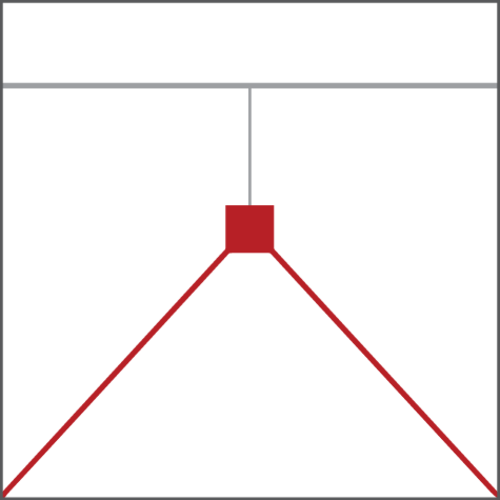

Montasjetype, montasjested nedhengt montering, utenpåliggende, på wire, på taket, på veggen, på kjetting
Anordning enkeltanordning

Elektrisk tilkobling

Tilkobling klemme, 5-polet, maks. 2,5mm²
Nominell spenning 230..240V, 0/50..60Hz, AC/DC

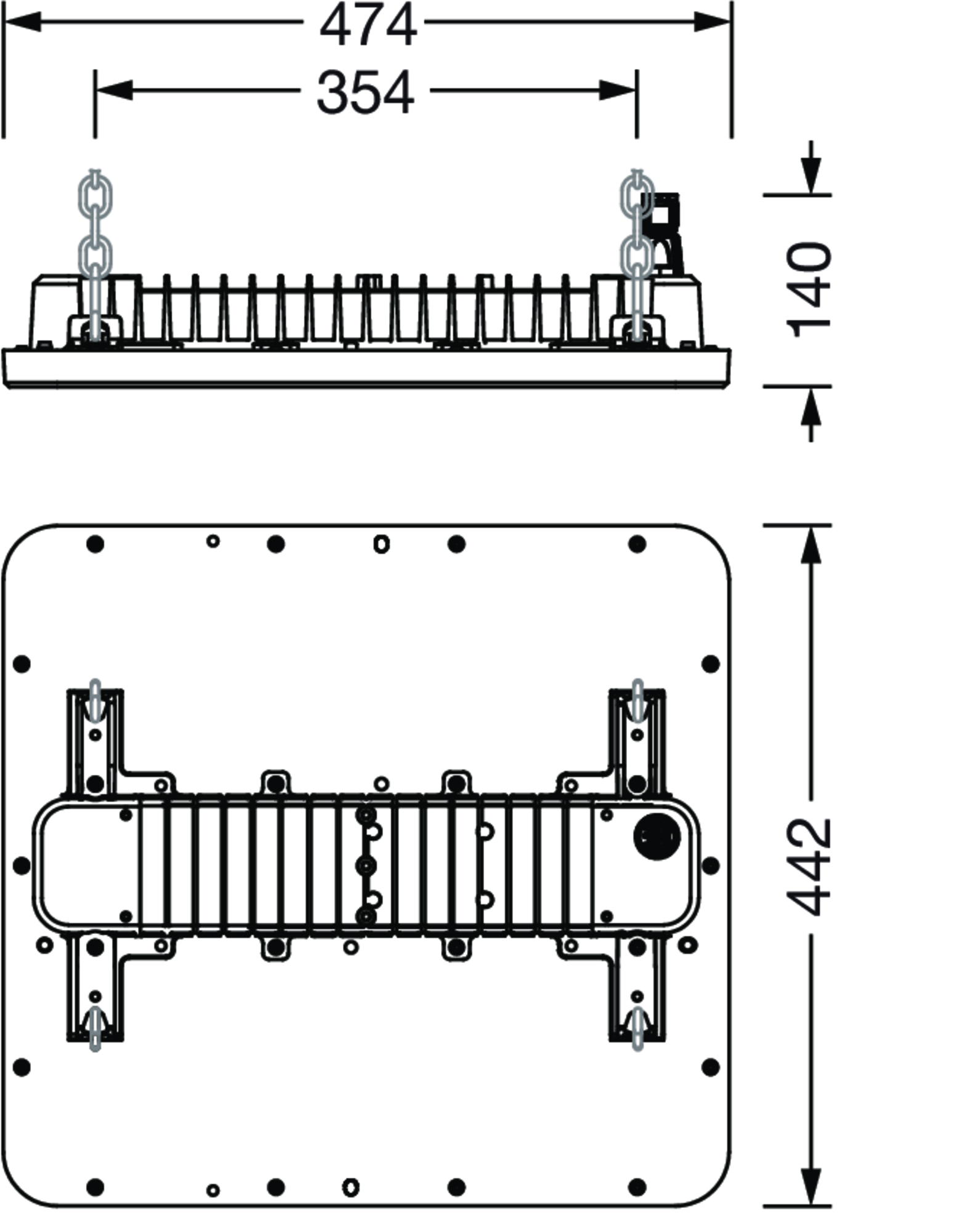

Dimensjoner, Vekt

Lengde 474mm
Bredde 442mm
Høyde 72mm
Vekt 3,7kg

Levetid

Anslått levetid 75000 t (L80) ved OT = ta maks

Produkttype
highbay-armatur

Produktnavn
Highbay 21 midi

Bestillingsnummer
52HN32DA4FDA

Lysteknikk

Lysstyring
linse fra PMMA

Deksel
deksel

Strålevinkel
bredstrålende

Symmetri
symmetrisk

Lysutstråling
direkte strålende

UGR synsretning på langs av armaturen
≤ 22

UGR synsretning på tvers av armaturen
≤ 22

Bestykning

Lyskilde
med LED

Anslått lysfluks
14000lm

Lysutbytte
194lm/W

Fargetemperatur
4000K

Fargegjengivelsesindeks
CRI > 80

Lysfarge
840

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 3 SDCM (innledende)

Anslått effekt
72,1W

Tillegg
intern kabling halogenfri

Driftsapparat

Styring mot
DALI 2

Driftsapparat

Koblingstype
for sentralbatterianlegg i henhold til EN 60598-2-22

Kapslingsklasse
IP66

Isolasjonsklasse
VK I (vernejording)

Slagfasthet
IK08

Vernemerking
D

Temperaturområde (drift)
-40..+70°C

Tillegg
LABS-konformitetstestet i henhold til VDMA 24364:2018-05, Egnet for bruk i næringsmiddelindustrien i henhold til spesifikasjonene til IFS-Food, HACCP og/eller BRC

Norm
EN 60598-2-22

Testmerking, merking
CE, ENEC, VDE, UKCA

husramme
høyytelses plast PA6, dypsvart matt (RAL 9005)

Deksel
deksel fra PMMA

Montasjetype, montasjested
nedhengt montering, utenpåliggende, på wire, på taket, på veggen, på kjetting

Anordning
enkeltanordning

Tilkobling
klemme, 5-polet, maks. 2,5mm²

Nominell spenning
230..240V, 0/50..60Hz, AC/DC

Lengde
474mm

Bredde
442mm

Høyde
72mm

Vekt
3,7kg

Anslått levetid
75000 t (L80) ved OT = ta maks

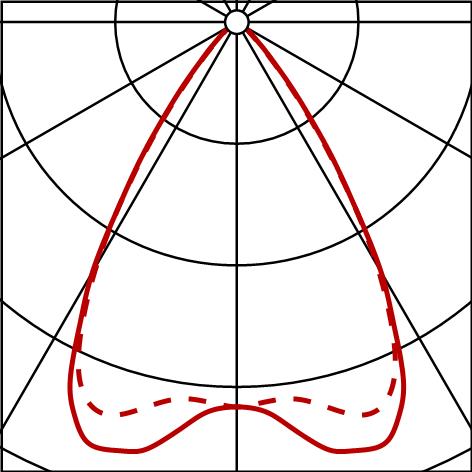

Fotometrisk rapport / planleggingsdata

HB21md
wd,14000lm840,DA2
Bestykning: LED 4000K / CRI >= 80, factory setting AC mode: AC-mode
Bestillingsnummer: 52HN32DA4FDA

Fotometrisk rapport (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
Produktversjoner/tilbehør

HB21md
Bestykning: LED 4000K / CRI >= 80, emergency light operation rated luminous flux: DC mode (central or group accumulator) initial emergency light level
Bestillingsnummer: 52HN32DA4FDA

Fotometrisk rapport (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
