5XC3F61G08ME

Bestillingsnummer: 5XC3F61G08ME
Huske artikkelHuske artikkel

Varetekst mastarmatur

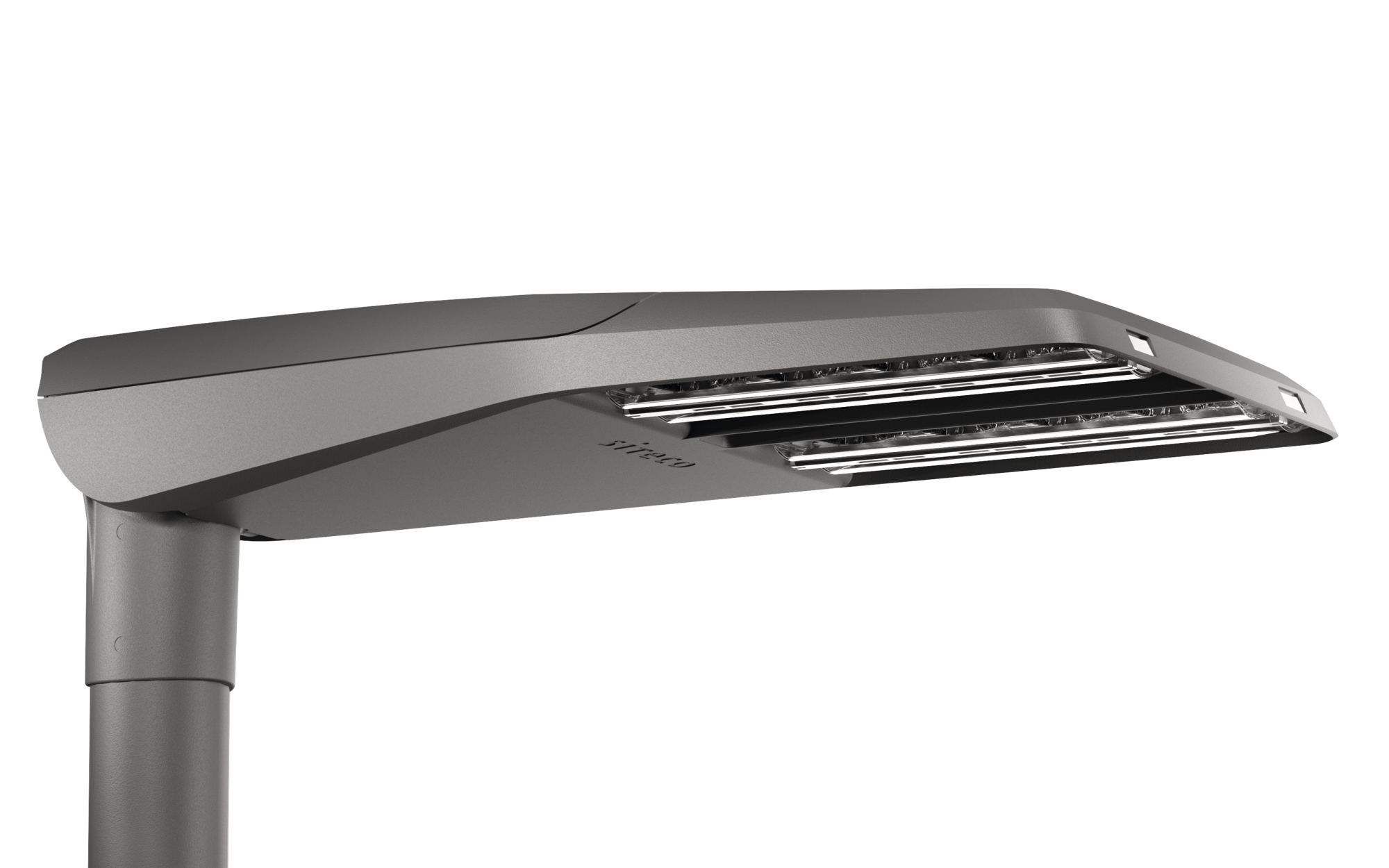

Produktnavn Streetlight SL 11 iQ midi
Lyskilde LED
Anslått lysfluks 13830lm
Lysutbytte 111,6lm/W
Fargetemperatur 2700K
Fargegjengivelse CRI > 70
Pnom 123,9W
Pnom slutt levetid 130,9W
Pred ved 50 % lysfluks 56,7W
Levetid 100000 t (L96/B10) ved OT = 25°C
Kapslingsklasse IP66
Slagfasthet IK10
Vekt 11,5kg

Streetlight SL 11 iQ midi, mastarmatur, primær lysstyring med 3-soners fasettreflektor, fra plast, sølvbelagt, blank, primært lystekn. deksel: deksel, fra PMMA, klar, lysfordeling: ZCR0001, strålevinkel primær: bredstrålende, lysutstråling: direkte spredende, primær lyskarakteristikk: asymmetrisk, høyre, monteringstype: toppdel, sideinngang, lyskilde: LED, rangerte verdier: 13.830lm | 123,9W | 111,6lm/W (start levetid); slutt levetid: 13.830lm | 130,9W; ved 50% lysfluks: 6.915lm | 56,7W | 122lm/W, fargetemperatur: 2700K, fargegjengivelse: CRI > 70, lysfarge: 727, lysinnstilling 1 (ytterligere lysinnstillinger mulig): 100% | 13.830lm | 123,9W | 111,6lm/W | 2.700K (start levetid); slutt levetid: 130,9W, forkoblingsenhet: iQ Street-Remote/DALI, styring: Street-Remote, Auto-Match, Temp-Guard, Lumen-Switch, Night-Set, Smart-Wire, Light-Fading, Desk-Remote (trådløs, spenningsfri avlesning og innstilling av iQ-funksjoner i verkstedet via applikasjonsoptimalisert NFC-funksjon/RFID-funksjon), optimert styring av lysflukskonstant (CLO 2.0), forhåndsinnstilling: lineær dimmekarakteristikk, strømtilkobling: 220..240V, AC, 50/60Hz, støtspenningsfasthet: overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus), tilkoblingsledning: formontert, ledningslengde: 12,5m, ledningsutpregning: H07RN-F, 5G 1,5mm², belegging: L/N/E/D1/D2, armaturhus, fra aluminium presstøpt, pulverbelagt, SITECO metallisk grå (DB 702S), mastflens må bestilles separat, vinkel kan stilles uten verktøy: 0°, 5°, 10°, 15° (toppmontasje) | 0°, -5°, -10°, -15° (sidemontasje), tetning som kan skiftes uten å ødelegges, flertrinns tetningssystem, lengde: 780mm, bredde: 376mm, høyde: 118mm, mastflens for toppmål: 42mm (sidemontasje): 5XC10008XM4, 60/48mm (sidemontasje/toppmontasje): 5XC10108XM2, 76/60mm (sidemontasje/toppmontasje): 5XC10108XM1, utstyr: Power, kapslingsgrad (totalt): IP66, beskyttelsesklasse (totalt): VK II (verneisolert), kontrolltegn: CE, ENEC, VDE, slagfasthet: IK10, tillatt driftsomgivelsestemperatur for utendørs bruk: -25..+50°C, plass- og veibelysning iht. standard, Environmental Product Declaration (EPD) testet og sertifisert av et uavhengig institutt, pakningsenhet: 1 stykk

Downloads

Teknisk produktinformasjon
Data for applikasjonsprogrammer

Produktdetaljer

Hovedegenskaper

Produkttype mastarmatur
Produktnavn Streetlight SL 11 iQ midi
Bestillingsnummer 5XC3F61G08ME

Lysteknikk

Lysstyring 3-soners fasettreflektor fra plast, sølvbelagt, blank
Deksel deksel, klar
Lysfordeling ZCR0001
Strålevinkel bredstrålende
Symmetri asymmetrisk, høyre
Lysutstråling direkte strålende

Bestykning

Lyskilde med LED
Rangerte verdier 13830lm | 123,9W | 111,6lm/W (start av levetid);
slutt av levetid: 13830lm | 130,9W;
ved 50% lysfluks: 6915lm | 56,7W | 122lm/W
Fargetemperatur 2700K
Fargegjengivelsesindeks CRI > 70
Lysfarge 727
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (innledende)

Fabrikklysinnstillinger (LI)

start av levetid
LI 1: 100% | 13830lm | 123,9W | 111,6lm/W | 2700K
slutt av levetid
LI 1: 130,9W
ytterligere lysinnstillinger mulig

Driftsapparat

Styring mot iQ Street-Remote/DALI
Utstyr optimert styring av lysflukskonstant (CLO 2.0), Desk-Remote (trådløs, spenningsfri avlesning og innstilling av iQ-funksjoner i verkstedet via applikasjonsoptimalisert NFC-funksjon/RFID-funksjon), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, forhåndsinnstilling: lineær dimmekarakteristikk

Sertifikater, Standarder

Kapslingsklasse IP66
Isolasjonsklasse VK II (verneisolert)
Slagfasthet IK10
Temperaturområde (drift) -25..+50°C
Tillegg plass- og veibelysning iht. standard
Testmerking, merking CE, ENEC, VDE
EPD Environmental Product Declaration (EPD) testet og sertifisert av et uavhengig institutt

Materiale, Farge

armaturhus aluminium presstøpt, pulverbelagt, SITECO metallisk grå (DB 702S), mastflens må bestilles separat, vinkel kan stilles uten verktøy: 0°, 5°, 10°, 15° (toppmontasje) | 0°, -5°, -10°, -15° (sidemontasje), tetning som kan skiftes uten å ødelegges, flertrinns tetningssystem
Deksel deksel fra PMMA

Montasje

Montasjetype, montasjested sideinngang, toppdel, på mast

Elektrisk tilkobling

Tilkoblingsledning formontert, L= 12,5m, H07RN-F, 5G 1,5mm², L/N/E/D1/D2
Nominell spenning 220..240V, 50/60Hz, AC
Støtspenningsfasthet overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus)

Dimensjoner, Vekt

Lengde 780mm
Bredde 376mm
Høyde 118mm
Vekt 11,5kg
Masttopp mastflens for toppmål: 42mm (sidemontasje): 5XC10008XM4, 60/48mm (sidemontasje/toppmontasje): 5XC10108XM2, 76/60mm (sidemontasje/toppmontasje): 5XC10108XM1

Lysemisjon

Lysemisjon 0% ved 0° helling

Levetid

Anslått levetid 100000 t (L96/B10) ved OT = 25°C

Produkttype
mastarmatur

Produktnavn
Streetlight SL 11 iQ midi

Bestillingsnummer
5XC3F61G08ME

Lysstyring
3-soners fasettreflektor fra plast, sølvbelagt, blank

Deksel
deksel, klar

Lysfordeling
ZCR0001

Strålevinkel
bredstrålende

Symmetri
asymmetrisk, høyre

Lysutstråling
direkte strålende

Lyskilde
med LED

Rangerte verdier
13830lm | 123,9W | 111,6lm/W (start av levetid);
slutt av levetid: 13830lm | 130,9W;
ved 50% lysfluks: 6915lm | 56,7W | 122lm/W

Fargetemperatur
2700K

Fargegjengivelsesindeks
CRI > 70

Lysfarge
727

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (innledende)

start av levetid

LI 1: 100% | 13830lm | 123,9W | 111,6lm/W | 2700K

slutt av levetid

LI 1: 130,9W


ytterligere lysinnstillinger mulig

Styring mot
iQ Street-Remote/DALI

Utstyr
optimert styring av lysflukskonstant (CLO 2.0), Desk-Remote (trådløs, spenningsfri avlesning og innstilling av iQ-funksjoner i verkstedet via applikasjonsoptimalisert NFC-funksjon/RFID-funksjon), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, forhåndsinnstilling: lineær dimmekarakteristikk

Kapslingsklasse
IP66

Isolasjonsklasse
VK II (verneisolert)

Slagfasthet
IK10

Temperaturområde (drift)
-25..+50°C

Tillegg
plass- og veibelysning iht. standard

Testmerking, merking
CE, ENEC, VDE

EPD
Environmental Product Declaration (EPD) testet og sertifisert av et uavhengig institutt

armaturhus
aluminium presstøpt, pulverbelagt, SITECO metallisk grå (DB 702S), mastflens må bestilles separat, vinkel kan stilles uten verktøy: 0°, 5°, 10°, 15° (toppmontasje) | 0°, -5°, -10°, -15° (sidemontasje), tetning som kan skiftes uten å ødelegges, flertrinns tetningssystem

Deksel
deksel fra PMMA

Montasjetype, montasjested
sideinngang, toppdel, på mast

Tilkoblingsledning
formontert, L= 12,5m, H07RN-F, 5G 1,5mm², L/N/E/D1/D2

Nominell spenning
220..240V, 50/60Hz, AC

Støtspenningsfasthet
overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus)

Lengde
780mm

Bredde
376mm

Høyde
118mm

Vekt
11,5kg

Masttopp
mastflens for toppmål: 42mm (sidemontasje): 5XC10008XM4, 60/48mm (sidemontasje/toppmontasje): 5XC10108XM2, 76/60mm (sidemontasje/toppmontasje): 5XC10108XM1

Lysemisjon
0% ved 0° helling

Anslått levetid
100000 t (L96/B10) ved OT = 25°C

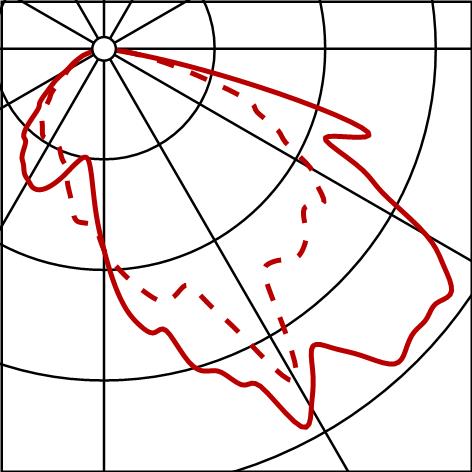

Fotometrisk rapport / planleggingsdata

SL11iQmd
ZCR0001,13830lm727,SR/DA
Bestykning: LED 2700K / CRI >= 70
Bestillingsnummer: 5XC3F61G08ME

Fotometrisk rapport (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
