5XE3E63T08NB

Bestillingsnummer: 5XE3E63T08NB
Huske artikkelHuske artikkel

Varetekst mastarmatur

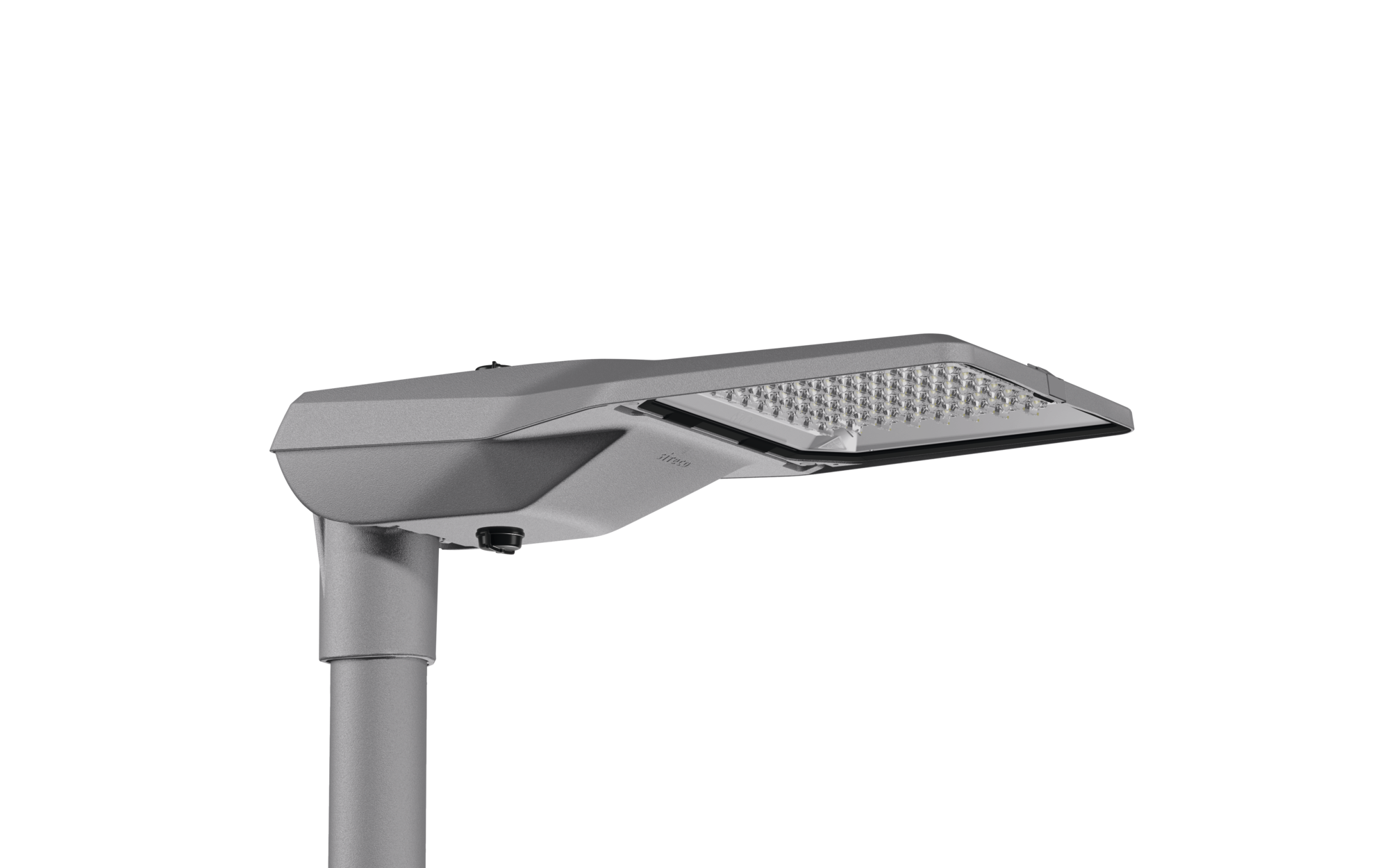

Produktnavn Streetlight SL 21 midi
Lyskilde LED
Anslått lysfluks 20350lm
Lysutbytte 134,6lm/W
Fargetemperatur 2700K
Fargegjengivelse CRI > 70
Pnom 151,2W
Pnom slutt levetid 156,8W
Pred ved 50 % lysfluks 69,9W
Levetid 100000 t (L96/B10) ved OT = 25°C
Kapslingsklasse IP66
Slagfasthet IK10
Vekt 7,3kg

Streetlight SL 21 midi, mastarmatur, primær lysstyring med linse, fra PMMA, primært lystekn. deksel: deksel, fra herdet sikkerhetsglass, klar, lysfordeling: S100006, strålevinkel primær: bredstrålende, lysutstråling: direkte spredende, primær lyskarakteristikk: asymmetrisk, monteringstype: toppdel, sideinngang, lyskilde: LED, rangerte verdier: 20.350lm | 151,2W | 134,6lm/W (start levetid); slutt levetid: 20.350lm | 156,8W; ved 50% lysfluks: 10.152lm | 69,9W | 145,2lm/W, fargetemperatur: 2700K, fargegjengivelse: CRI > 70, lysfarge: 727, lysinnstilling 1 (ytterligere lysinnstillinger mulig): 100% | 20.350lm | 151,2W | 134,6lm/W | 2.700K (start levetid); slutt levetid: 156,8W, forkoblingsenhet: D4i, styring: overopphetingsvern, konstant lysstrømstyring, tidsbestemt lysstyring, fleksibel lysfluksparametrisering, forhåndsinnstilling: logaritmisk dimmekarakteristikk, strømtilkobling: 220..240V, AC, 50/60Hz, støtspenningsfasthet: overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus), armaturhus, fra aluminium presstøpt, pulverbelagt, SITECO metallisk grå (DB 702S), korrosivitetskategori C5 high i henhold til DIN EN ISO 12944, mastflens må bestilles separat, helling, innstillbar: 0°, 5°, 10°, 15°, tetning som kan skiftes uten å ødelegges, flertrinns tetningssystem, lengde: 644mm, bredde: 335mm, høyde: 110mm, mastflens for toppmål: 42mm (sidemontasje): 5XC10008XM4, 60/48mm (sidemontasje/toppmontasje): 5XC10108XM2, 76/60mm (sidemontasje/toppmontasje): 5XC10108XM1, Smart Interface oppe: Zhaga, Smart Interface nede: Zhaga, kapslingsgrad (totalt): IP66, beskyttelsesklasse (totalt): VK II (verneisolert), kontrolltegn: CE, ENEC, ENEC+, VDE, slagfasthet: IK10, tillatt driftsomgivelsestemperatur for utendørs bruk: -40..+50°C, plass- og veibelysning iht. standard, pakningsenhet: 1 stykk

Downloads

Teknisk produktinformasjon
Data for applikasjonsprogrammer

Produktdetaljer

Hovedegenskaper

Produkttype mastarmatur
Produktnavn Streetlight SL 21 midi
Bestillingsnummer 5XE3E63T08NB

Lysteknikk

Lysstyring linse fra PMMA
Deksel deksel, klar
Lysfordeling S100006
Strålevinkel bredstrålende
Symmetri asymmetrisk strålende
Lysutstråling direkte strålende

Bestykning

Lyskilde med LED
Rangerte verdier 20350lm | 151,2W | 134,6lm/W (start av levetid);
slutt av levetid: 20350lm | 156,8W;
ved 50% lysfluks: 10152lm | 69,9W | 145,2lm/W
Fargetemperatur 2700K
Fargegjengivelsesindeks CRI > 70
Lysfarge 727

Fabrikklysinnstillinger (LI)

start av levetid
LI 1: 100% | 20350lm | 151,2W | 134,6lm/W | 2700K
slutt av levetid
LI 1: 156,8W
ytterligere lysinnstillinger mulig

Driftsapparat

Styring mot D4i
Smart Interface oppe Zhaga
Smart Interface nede Zhaga
Utstyr overopphetingsvern, konstant lysstrømstyring, tidsbestemt lysstyring, fleksibel lysfluksparametrisering, forhåndsinnstilling: logaritmisk dimmekarakteristikk

Sertifikater, Standarder

Kapslingsklasse IP66
Isolasjonsklasse VK II (verneisolert)
Slagfasthet IK10
Temperaturområde (drift) -40..+50°C
Tillegg plass- og veibelysning iht. standard
Korrosjonsbeskyttelse korrosivitetskategori C5 high i henhold til DIN EN ISO 12944
Testmerking, merking CE, ENEC, ENEC+, VDE

Materiale, Farge

armaturhus aluminium presstøpt, pulverbelagt, SITECO metallisk grå (DB 702S), mastflens må bestilles separat, helling, innstillbar: 0°, 5°, 10°, 15°, tetning som kan skiftes uten å ødelegges, flertrinns tetningssystem
Deksel deksel fra herdet sikkerhetsglass

Montasje

Montasjetype, montasjested sideinngang, toppdel, på mast

Elektrisk tilkobling

Nominell spenning 220..240V, 50/60Hz, AC
Støtspenningsfasthet overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus)

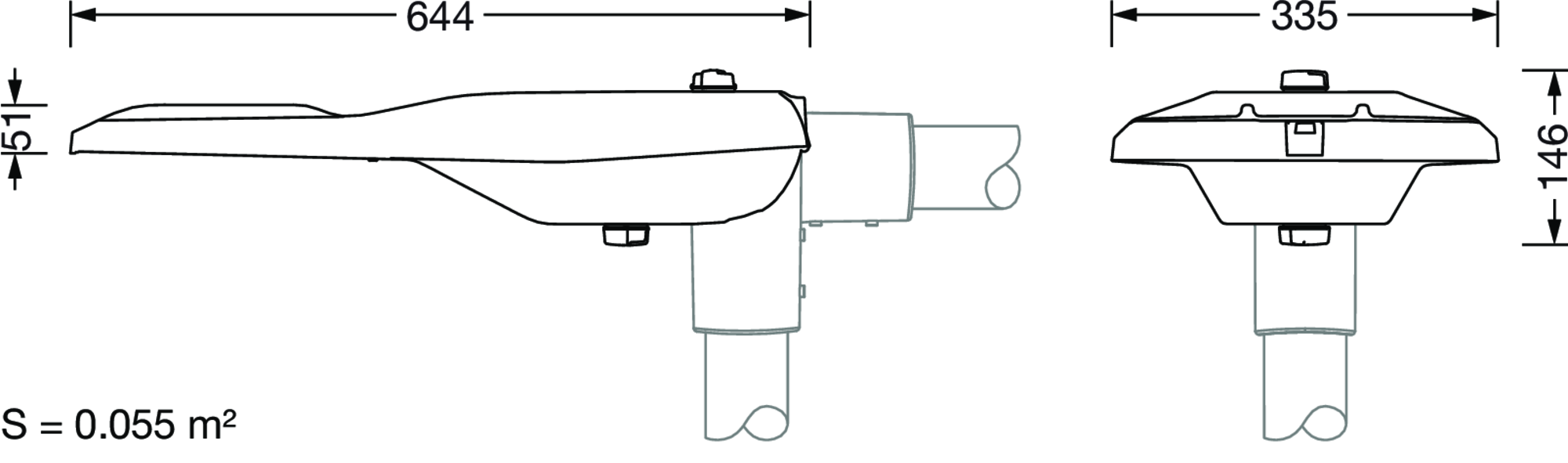

Dimensjoner, Vekt

Lengde 644mm
Bredde 335mm
Høyde 110mm
Vekt 7,3kg
Masttopp mastflens for toppmål: 42mm (sidemontasje): 5XC10008XM4, 60/48mm (sidemontasje/toppmontasje): 5XC10108XM2, 76/60mm (sidemontasje/toppmontasje): 5XC10108XM1

Lysemisjon

Lysemisjon 0% ved 0° helling

Levetid

Anslått levetid 100000 t (L96/B10) ved OT = 25°C

Produkttype
mastarmatur

Produktnavn
Streetlight SL 21 midi

Bestillingsnummer
5XE3E63T08NB

Lysstyring
linse fra PMMA

Deksel
deksel, klar

Lysfordeling
S100006

Strålevinkel
bredstrålende

Symmetri
asymmetrisk strålende

Lysutstråling
direkte strålende

Lyskilde
med LED

Rangerte verdier
20350lm | 151,2W | 134,6lm/W (start av levetid);
slutt av levetid: 20350lm | 156,8W;
ved 50% lysfluks: 10152lm | 69,9W | 145,2lm/W

Fargetemperatur
2700K

Fargegjengivelsesindeks
CRI > 70

Lysfarge
727

start av levetid

LI 1: 100% | 20350lm | 151,2W | 134,6lm/W | 2700K

slutt av levetid

LI 1: 156,8W


ytterligere lysinnstillinger mulig

Styring mot
D4i

Smart Interface oppe
Zhaga

Smart Interface nede
Zhaga

Utstyr
overopphetingsvern, konstant lysstrømstyring, tidsbestemt lysstyring, fleksibel lysfluksparametrisering, forhåndsinnstilling: logaritmisk dimmekarakteristikk

Kapslingsklasse
IP66

Isolasjonsklasse
VK II (verneisolert)

Slagfasthet
IK10

Temperaturområde (drift)
-40..+50°C

Tillegg
plass- og veibelysning iht. standard

Korrosjonsbeskyttelse
korrosivitetskategori C5 high i henhold til DIN EN ISO 12944

Testmerking, merking
CE, ENEC, ENEC+, VDE

armaturhus
aluminium presstøpt, pulverbelagt, SITECO metallisk grå (DB 702S), mastflens må bestilles separat, helling, innstillbar: 0°, 5°, 10°, 15°, tetning som kan skiftes uten å ødelegges, flertrinns tetningssystem

Deksel
deksel fra herdet sikkerhetsglass

Montasjetype, montasjested
sideinngang, toppdel, på mast

Nominell spenning
220..240V, 50/60Hz, AC

Støtspenningsfasthet
overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus)

Lengde
644mm

Bredde
335mm

Høyde
110mm

Vekt
7,3kg

Masttopp
mastflens for toppmål: 42mm (sidemontasje): 5XC10008XM4, 60/48mm (sidemontasje/toppmontasje): 5XC10108XM2, 76/60mm (sidemontasje/toppmontasje): 5XC10108XM1

Lysemisjon
0% ved 0° helling

Anslått levetid
100000 t (L96/B10) ved OT = 25°C

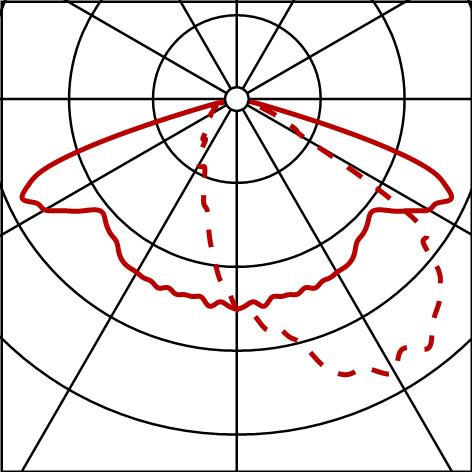

Fotometrisk rapport / planleggingsdata

SL21md
S100006,20350lm727,D4i,ZaZb
Bestykning: LED 2700K / CRI >= 70
Bestillingsnummer: 5XE3E63T08NB

Fotometrisk rapport (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
