51MA23D7ELWA

Bestillingsnummer: 51MA23D7ELWA
Huske artikkelHuske artikkel

Varetekst kontorarmatur

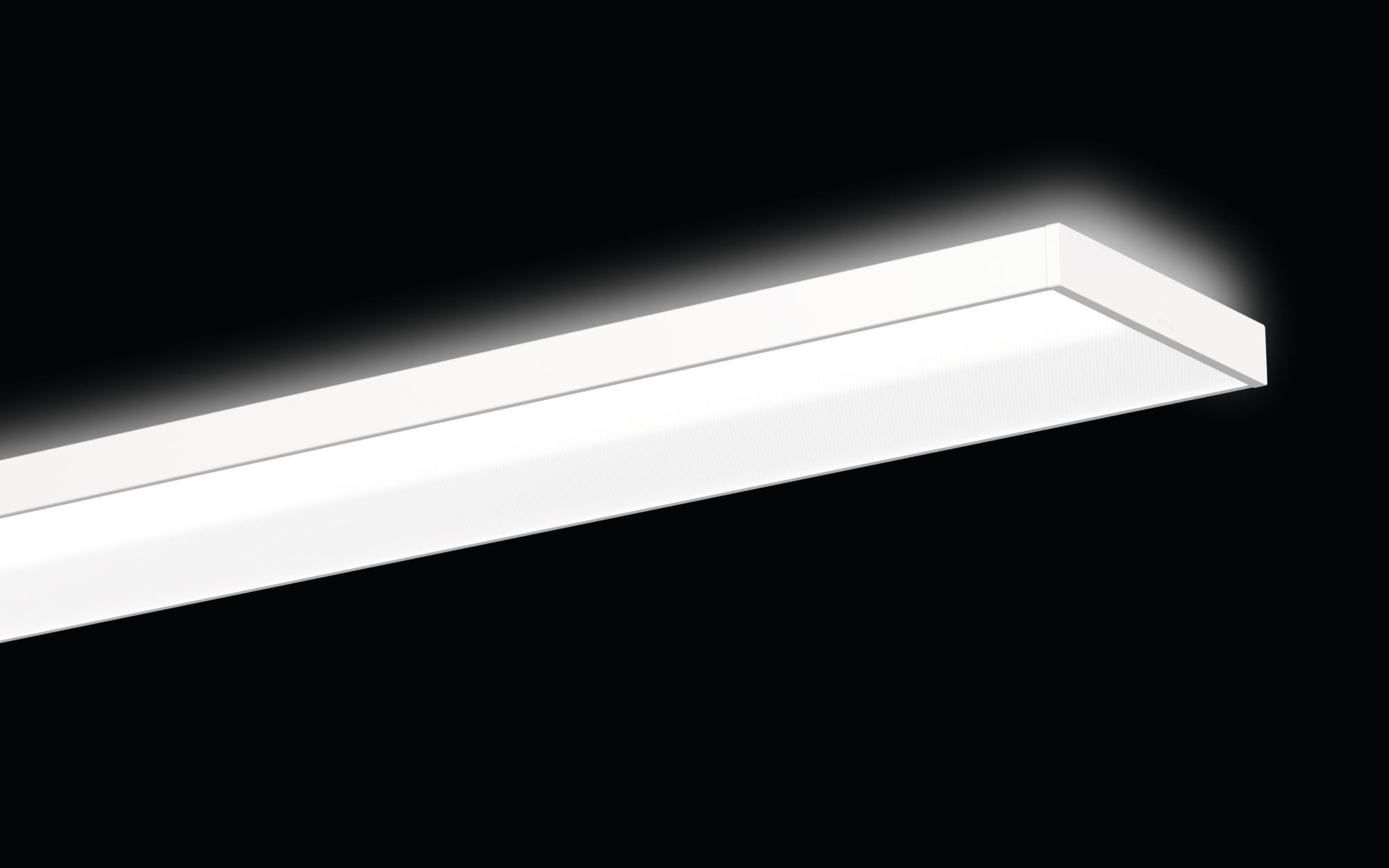

Produktnavn Silica 21 Rectangular Prismatic X
Lyskilde LED
Anslått lysfluks 4770lm
Lysutbytte 132lm/W
Fargetemperatur 4000K
Fargegjengivelse CRI > 90
Anslått effekt 36,1W
Levetid 75000 t (L85) ved OT = 25°C
Kapslingsklasse IP40
Slagfasthet IK03
Vekt 4,1kg

Silica 21 Rectangular Prismatic X, kontorarmatur, primært lystekn. deksel: prismeskive, fra PMMA, BAP65 (L= 3000cd/m²), lysutstråling: direkte med takbelysning spredende, primær lyskarakteristikk: symmetrisk, monteringstype: utenpåliggende, LED, anslått lysfluks: 4.770lm, lysutbytte: 132lm/W, lysfarge: 940, fargetemperatur: 4000K, forkoblingsenhet: DALI 2, med klemme, 3+2-polet, maks. 2,5mm², strømtilkobling: 220..240V, AC, 50/60Hz, anslått effekt: 36,1W, armaturhus, fra stålplate, trafikkhvit (RAL 9016), lengde: 1.200mm, bredde: 225mm, høyde: 53mm, utstyr: Standard, kapslingsgrad (totalt): IP40, beskyttelsesklasse (totalt): VK I (vernejording), kontrolltegn: CE, ENEC, VDE, slagfasthet: IK03, tillatt driftsomgivelsestemperatur: 0..+35°C, norm: EN 50419, EPBD ready: DALI 2 ECG, certified according to IEC62386, parts 251 (Luminaire Data), 252 (Energy Data), 253 (Diagnostics & Maintenance Data), pakningsenhet: 1 stykk

Downloads

Teknisk produktinformasjon
Data for applikasjonsprogrammer

Produktdetaljer

Hovedegenskaper

Produkttype kontorarmatur
Produktnavn Silica 21 Rectangular Prismatic X
Bestillingsnummer 51MA23D7ELWA

Lysteknikk

Deksel prismeskive
Strålevinkel ekstremt bredstrålende
Symmetri symmetrisk

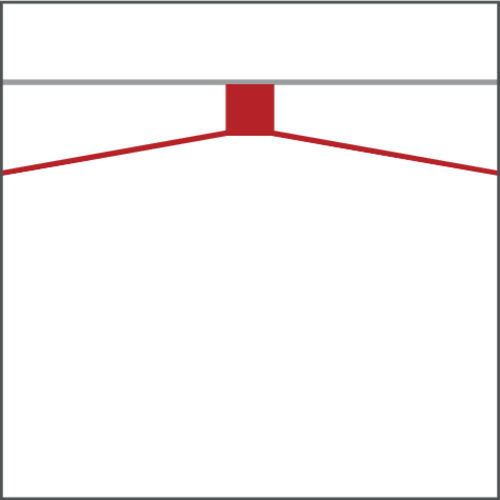

Lysutstråling direkte med takbelysning
UGR synsretning på langs av armaturen ≤ 19
UGR synsretning på tvers av armaturen ≤ 19

Bestykning

Lyskilde med LED
Anslått lysfluks 4770lm
Lysutbytte 132lm/W
Fargetemperatur 4000K
Fargegjengivelsesindeks CRI > 90
Lysfarge 940
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 3 SDCM (innledende)
Anslått effekt 36,1W

Driftsapparat

Styring mot DALI 2

Sertifikater, Standarder

Kapslingsklasse IP40
Isolasjonsklasse VK I (vernejording)
Slagfasthet IK03
Temperaturområde (drift) 0..+35°C
Norm EN 50419, EPBD ready: DALI 2 ECG, certified according to IEC62386, parts 251 (Luminaire Data), 252 (Energy Data), 253 (Diagnostics & Maintenance Data)
Testmerking, merking CE, ENEC, VDE

Materiale, Farge

armaturhus stålplate, trafikkhvit (RAL 9016)
Deksel prismeskive fra PMMA

Montasje

Montasjetype, montasjested utenpåliggende, på taket
Anordning enkeltanordning
Tillegg takmontering er kun mulig med en monteringsboks; vennligst bestill separat i henhold til armaturlengde og husfarge

Elektrisk tilkobling

Tilkobling klemme, 3+2-polet, maks. 2,5mm²
Nominell spenning 220..240V, 50/60Hz, AC

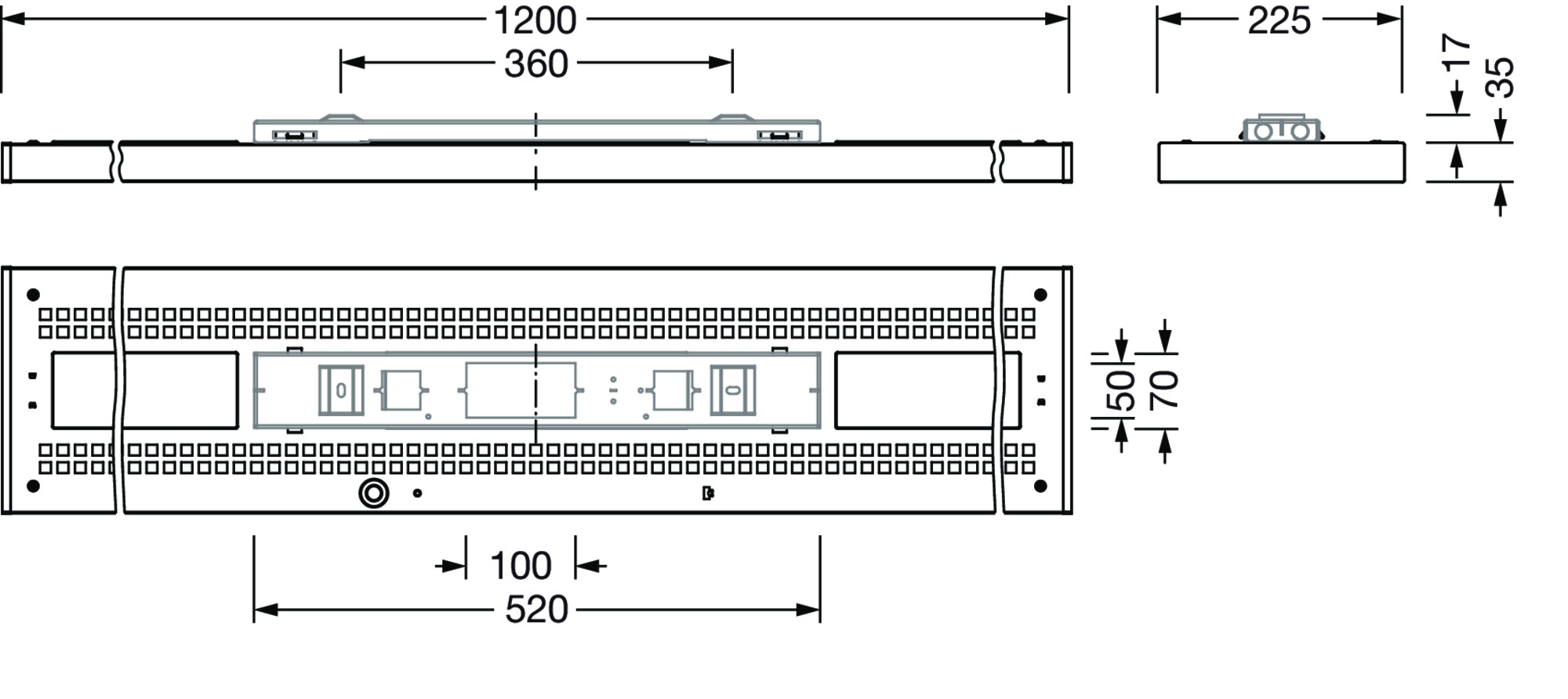

Dimensjoner, Vekt

Lengde 1200mm
Bredde 225mm
Høyde 53mm
Vekt 4,1kg

Levetid

Anslått levetid 75000 t (L85) ved OT = 25°C

Produkttype
kontorarmatur

Produktnavn
Silica 21 Rectangular Prismatic X

Bestillingsnummer
51MA23D7ELWA

Deksel
prismeskive

Strålevinkel
ekstremt bredstrålende

Symmetri
symmetrisk

Lysutstråling
direkte med takbelysning

UGR synsretning på langs av armaturen
≤ 19

UGR synsretning på tvers av armaturen
≤ 19

Lyskilde
med LED

Anslått lysfluks
4770lm

Lysutbytte
132lm/W

Fargetemperatur
4000K

Fargegjengivelsesindeks
CRI > 90

Lysfarge
940

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 3 SDCM (innledende)

Anslått effekt
36,1W

Styring mot
DALI 2

Kapslingsklasse
IP40

Isolasjonsklasse
VK I (vernejording)

Slagfasthet
IK03

Temperaturområde (drift)
0..+35°C

Norm
EN 50419, EPBD ready: DALI 2 ECG, certified according to IEC62386, parts 251 (Luminaire Data), 252 (Energy Data), 253 (Diagnostics & Maintenance Data)

Testmerking, merking
CE, ENEC, VDE

armaturhus
stålplate, trafikkhvit (RAL 9016)

Deksel
prismeskive fra PMMA

Montasjetype, montasjested
utenpåliggende, på taket

Anordning
enkeltanordning

Tillegg
takmontering er kun mulig med en monteringsboks; vennligst bestill separat i henhold til armaturlengde og husfarge

Tilkobling
klemme, 3+2-polet, maks. 2,5mm²

Nominell spenning
220..240V, 50/60Hz, AC

Lengde
1200mm

Bredde
225mm

Høyde
53mm

Vekt
4,1kg

Anslått levetid
75000 t (L85) ved OT = 25°C

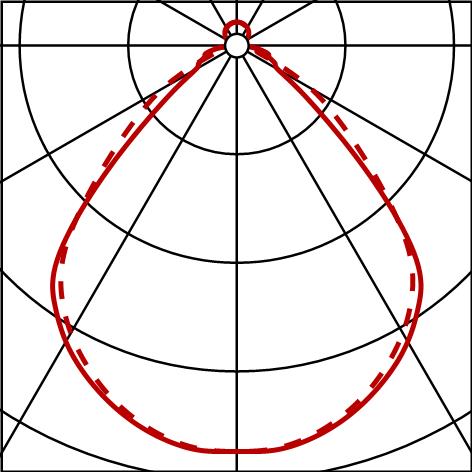

Fotometrisk rapport / planleggingsdata

Silica 21 Rectangular Prismatic X
kontorarmatur, trafikkhvit (RAL 9016), DALI 2, 4770lm, 940, 1200x225mm, Tilkobling: klemme
Bestykning: LED 4000K / CRI >= 90
Bestillingsnummer: 51MA23D7ELWA

Fotometrisk rapport (PDF)
Relux (ROLF)
Dialux (ULD)
IES
2D-symbol (DXF)
