51MA23D83LSA1

Bestillingsnummer: 51MA23D83LSA1
Huske artikkelHuske artikkel

Varetekst kontorarmatur

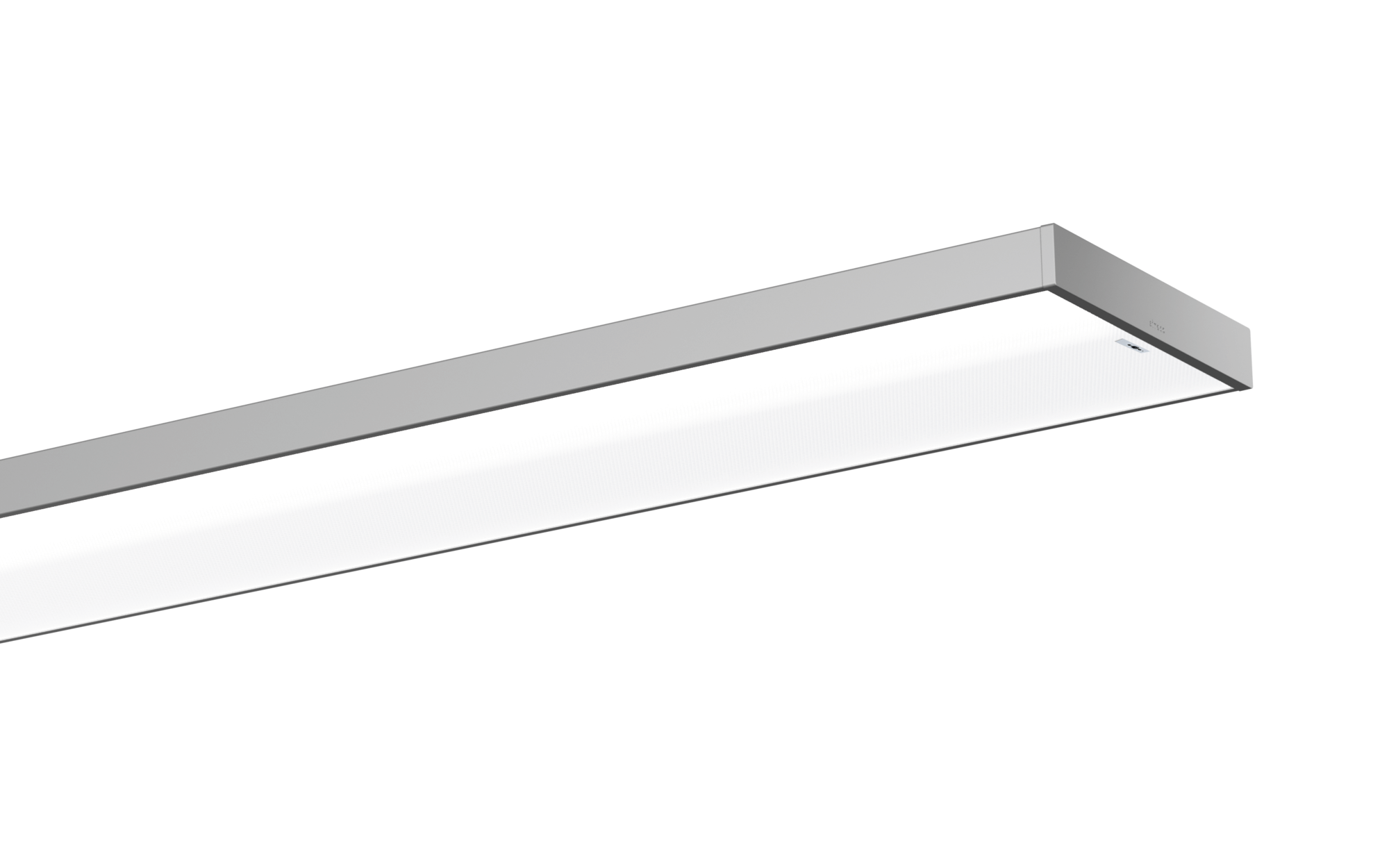

Produktnavn Silica 21 Rectangular Prismatic X
Lyskilde LED
Anslått lysfluks 5810lm
Lysutbytte 137lm/W
Fargetemperatur 3000K
Fargegjengivelse CRI > 80
Anslått effekt 42,5W
Levetid 75000 t (L85) ved OT = 25°C
Kapslingsklasse IP40
Slagfasthet IK03
Vekt 5,0kg

Silica 21 Rectangular Prismatic X, kontorarmatur, primært lystekn. deksel: prismeskive, fra PMMA, BAP65 (L= 3000cd/m²), lysutstråling: direkte med takbelysning spredende, primær lyskarakteristikk: symmetrisk, monteringstype: utenpåliggende, LED, anslått lysfluks: 5.810lm, lysutbytte: 137lm/W, lysfarge: 830, fargetemperatur: 3000K, forkoblingsenhet: DALI 2, med klemme, 3+2-polet, maks. 2,5mm², strømtilkobling: 220..240V, AC, 50/60Hz, anslått effekt: 42,5W, armaturhus, fra stålplate, hvit aluminium (RAL 9006), lengde: 1.500mm, bredde: 225mm, høyde: 53mm, sensor PC2, sentral kontroll - kobling til lys eller bygningsforvaltning, utstyr: Standard, effektomfang: sertifisert i henhold til del 101,103,303,304, dimbar, kapslingsgrad (totalt): IP40, beskyttelsesklasse (totalt): VK I (vernejording), kontrolltegn: CE, slagfasthet: IK03, tillatt driftsomgivelsestemperatur: 0..+35°C, norm: EN 50419, pakningsenhet: 1 stykk

Downloads

Teknisk produktinformasjon
Data for applikasjonsprogrammer

Produktdetaljer

Hovedegenskaper

Systemfamilie DALI-2
Produkttype kontorarmatur
Produktnavn Silica 21 Rectangular Prismatic X
Bestillingsnummer 51MA23D83LSA1

Lysteknikk

Deksel prismeskive
Strålevinkel ekstremt bredstrålende
Symmetri symmetrisk

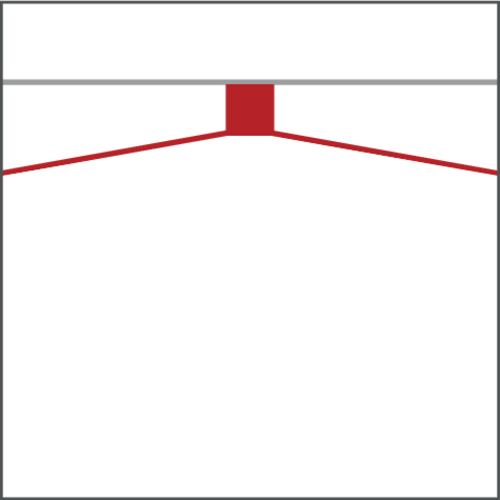

Lysutstråling direkte med takbelysning
UGR synsretning på langs av armaturen ≤ 19
UGR synsretning på tvers av armaturen ≤ 19

Bestykning

Lyskilde med LED
Anslått lysfluks 5810lm
Lysutbytte 137lm/W
Fargetemperatur 3000K
Fargegjengivelsesindeks CRI > 80
Lysfarge 830
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 3 SDCM (innledende)
Anslått effekt 42,5W

Driftsapparat

Styring mot DALI 2, dimbar

Sertifikater, Standarder

Kapslingsklasse IP40
Isolasjonsklasse VK I (vernejording)
Slagfasthet IK03
Temperaturområde (drift) 0..+35°C
Norm EN 50419
Testmerking, merking CE

Materiale, Farge

armaturhus stålplate, hvit aluminium (RAL 9006)
Deksel prismeskive fra PMMA

Montasje

Montasjetype, montasjested utenpåliggende, på taket
Montasjehøyde 2,5..5m
Anordning enkeltanordning
Tillegg takmontering er kun mulig med en monteringsboks; vennligst bestill separat i henhold til armaturlengde og husfarge

Elektrisk tilkobling

Tilkobling klemme, 3+2-polet, maks. 2,5mm²
Nominell spenning 220..240V, 50/60Hz, AC

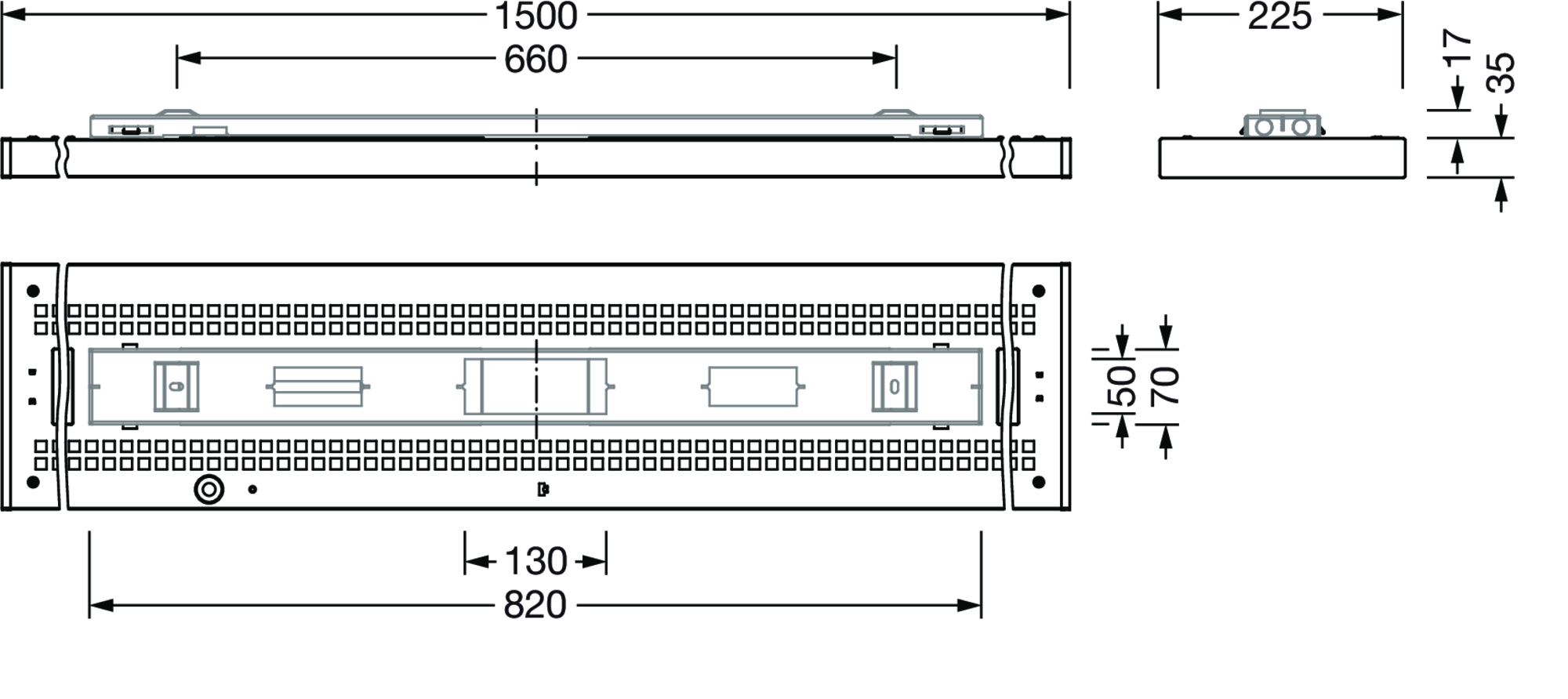

Dimensjoner, Vekt

Lengde 1500mm
Bredde 225mm
Høyde 53mm
Vekt 5,0kg

Levetid

Anslått levetid 75000 t (L85) ved OT = 25°C

Innganger

1x PIR-bevegelsessensor
Tilkobling PIR-sensor (passiv infrarød)
Deteksjonsvinkel 360°
Deteksjonsområde tangentiell ca. ø1,8m..7m
Deteksjonsområde ca. ø1,8m..5m
Mulighet deteksjonsområdet kan begrenses trinnvis ved hjelp av uttrekkbare linsedeksler (2x 180°)
Egenskap sirkulært deteksjonsområde

1x lyssensor
Belysningsstyrke 20..800lx (direkte på sensoren)

Utganger

1x DALI
Systemstrøm maks. 6mA
Egenskap DALI, slavefunksjon, DALI-strøm maks. 6mA

1x LED rød/grønn
Egenskap for visning av initialisering

Systemfamilie
DALI-2

Produkttype
kontorarmatur

Produktnavn
Silica 21 Rectangular Prismatic X

Bestillingsnummer
51MA23D83LSA1

Deksel
prismeskive

Strålevinkel
ekstremt bredstrålende

Symmetri
symmetrisk

Lysutstråling
direkte med takbelysning

UGR synsretning på langs av armaturen
≤ 19

UGR synsretning på tvers av armaturen
≤ 19

Lyskilde
med LED

Anslått lysfluks
5810lm

Lysutbytte
137lm/W

Fargetemperatur
3000K

Fargegjengivelsesindeks
CRI > 80

Lysfarge
830

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 3 SDCM (innledende)

Anslått effekt
42,5W

Styring mot
DALI 2, dimbar

Kapslingsklasse
IP40

Isolasjonsklasse
VK I (vernejording)

Slagfasthet
IK03

Temperaturområde (drift)
0..+35°C

Norm
EN 50419

Testmerking, merking
CE

armaturhus
stålplate, hvit aluminium (RAL 9006)

Deksel
prismeskive fra PMMA

Montasjetype, montasjested
utenpåliggende, på taket

Montasjehøyde
2,5..5m

Anordning
enkeltanordning

Tillegg
takmontering er kun mulig med en monteringsboks; vennligst bestill separat i henhold til armaturlengde og husfarge

Tilkobling
klemme, 3+2-polet, maks. 2,5mm²

Nominell spenning
220..240V, 50/60Hz, AC

Lengde
1500mm

Bredde
225mm

Høyde
53mm

Vekt
5,0kg

Anslått levetid
75000 t (L85) ved OT = 25°C

1x PIR-bevegelsessensor

Tilkobling
PIR-sensor (passiv infrarød)

Deteksjonsvinkel
360°

Deteksjonsområde
tangentiell ca. ø1,8m..7m

Deteksjonsområde
ca. ø1,8m..5m

Mulighet
deteksjonsområdet kan begrenses trinnvis ved hjelp av uttrekkbare linsedeksler (2x 180°)

Egenskap
sirkulært deteksjonsområde

1x lyssensor

Belysningsstyrke
20..800lx (direkte på sensoren)

1x DALI

Systemstrøm
maks. 6mA

Egenskap
DALI, slavefunksjon, DALI-strøm maks. 6mA

1x LED rød/grønn

Egenskap
for visning av initialisering

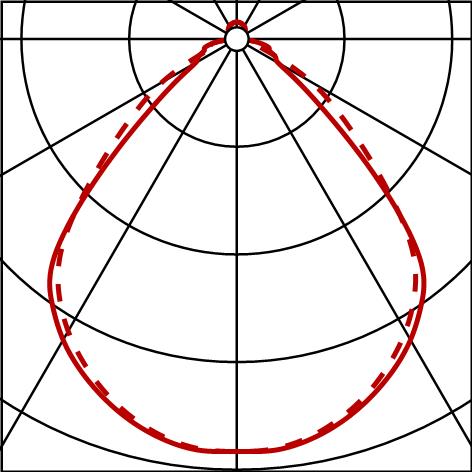

Fotometrisk rapport / planleggingsdata

Silica 21 Rectangular Prismatic X
kontorarmatur, hvit aluminium (RAL 9006), DALI 2, 5810lm, 830, 1500x225mm, Tilkobling: klemme
Bestykning: LED 3000K / CRI >= 80
Bestillingsnummer: 51MA23D83LSA1
