5MZ312LEDZM00191XX

Bestillingsnummer: 5MZ312LEDZM00191XX
Huske artikkelHuske artikkel

Varetekst kontorarmatur
Produktnavn Scriptus 11
Lyskilde LED
Anslått lysfluks 6400lm
Lysutbytte på forespørsel
Fargetemperatur 4000K
Fargegjengivelse CRI > 80
Anslått effekt på forespørsel
Levetid 50000 t ved OT = 25°C
Kapslingsklasse IP20
Slagfasthet IK02
Vekt 8,0kg

Scriptus 11, kontorarmatur, primært lystekn. deksel: linser, BAP65 (L= 3000cd/m²), lysutstråling: direkte spredende, primær lyskarakteristikk: symmetrisk, monteringstype: innleggingsmontering, LED, anslått lysfluks: 6.400lm, lysfarge: 840, fargetemperatur: 4000K, forkoblingsenhet: DALI, med klemme, 3+2-polet, maks. 2,5mm², strømtilkobling: 230V, AC, 50Hz, armaturhus, fra stålplate, galvanisert, trafikkhvit (RAL 9016), modul: M625, lengde: 621mm, bredde: 621mm, høyde: 68mm, kapslingsgrad (totalt): IP20, beskyttelsesklasse (totalt): VK I (vernejording), kontrolltegn: CE, slagfasthet: IK02, tillatt driftsomgivelsestemperatur: 0..+35°C, norm: EN 50419, pakningsenhet: 1 stykk

Downloads

Teknisk produktinformasjon
Data for applikasjonsprogrammer

Produktdetaljer

Hovedegenskaper

Produkttype kontorarmatur
Produktnavn Scriptus 11
Bestillingsnummer 5MZ312LEDZM00191XX

Lysteknikk

Deksel linser
Symmetri symmetrisk
Lysutstråling direkte strålende
UGR synsretning på langs av armaturen ≤ 19
UGR synsretning på tvers av armaturen ≤ 19

Bestykning

Lyskilde med LED
Anslått lysfluks 6400lm
Fargetemperatur 4000K
Fargegjengivelsesindeks CRI > 80
Lysfarge 840
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 3 SDCM (innledende)

Driftsapparat

Forkoblingsenhet HF-DALI
Styring mot DALI

Sertifikater, Standarder

Kapslingsklasse IP20
Isolasjonsklasse VK I (vernejording)
Slagfasthet IK02
Temperaturområde (drift) 0..+35°C
Norm EN 50419
Testmerking, merking CE

Materiale, Farge

armaturhus stålplate, galvanisert, trafikkhvit (RAL 9016)
Deksel linser

Montasje

Montasjetype, montasjested innleggingsmontering, i taket
Anordning enkeltanordning

Elektrisk tilkobling

Tilkobling klemme, 3+2-polet, maks. 2,5mm²
Nominell spenning 230V, 230..240V, 50Hz, AC

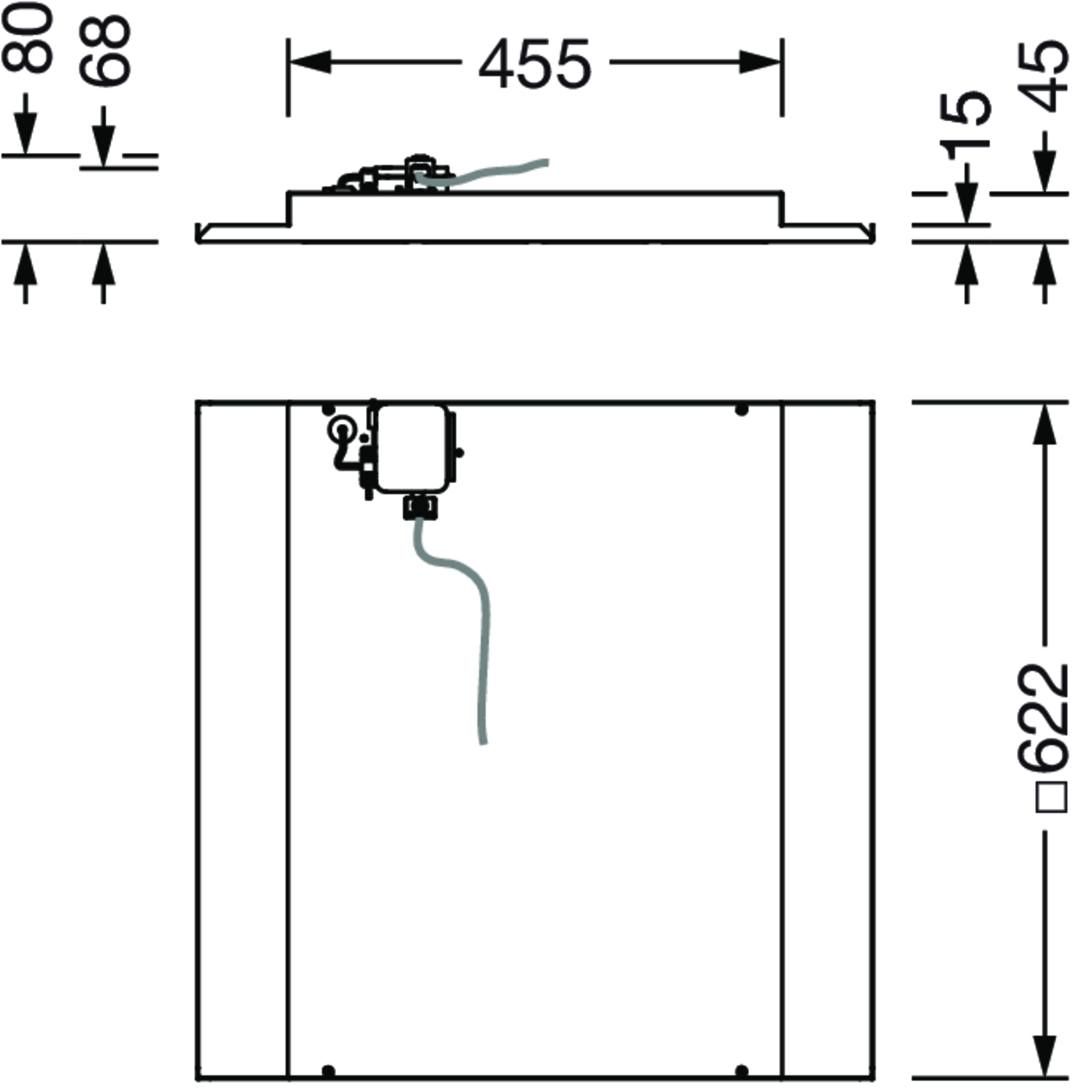

Dimensjoner, Vekt

Lengde 621mm
Bredde 621mm
Høyde 68mm
Vekt 8,0kg

Levetid

Anslått levetid 50000 t ved OT = 25°C

Produkttype
kontorarmatur

Produktnavn
Scriptus 11

Bestillingsnummer
5MZ312LEDZM00191XX

Deksel
linser

Symmetri
symmetrisk

Lysutstråling
direkte strålende

UGR synsretning på langs av armaturen
≤ 19

UGR synsretning på tvers av armaturen
≤ 19

Lyskilde
med LED

Anslått lysfluks
6400lm

Fargetemperatur
4000K

Fargegjengivelsesindeks
CRI > 80

Lysfarge
840

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 3 SDCM (innledende)

Forkoblingsenhet
HF-DALI

Styring mot
DALI

Kapslingsklasse
IP20

Isolasjonsklasse
VK I (vernejording)

Slagfasthet
IK02

Temperaturområde (drift)
0..+35°C

Norm
EN 50419

Testmerking, merking
CE

armaturhus
stålplate, galvanisert, trafikkhvit (RAL 9016)

Deksel
linser

Montasjetype, montasjested
innleggingsmontering, i taket

Anordning
enkeltanordning

Tilkobling
klemme, 3+2-polet, maks. 2,5mm²

Nominell spenning
230V, 230..240V, 50Hz, AC

Lengde
621mm

Bredde
621mm

Høyde
68mm

Vekt
8,0kg

Anslått levetid
50000 t ved OT = 25°C

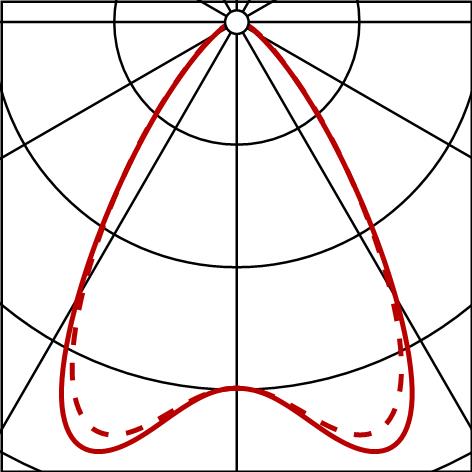

Fotometrisk rapport / planleggingsdata

Scriptus 11
kontorarmatur, trafikkhvit (RAL 9016), DALI, 6400lm, 840, 621x621mm, for M625, Tilkobling: klemme
Bestykning: LED 4000K / CRI >= 80
Bestillingsnummer: 5MZ312LEDZM00191XX

Fotometrisk rapport (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
