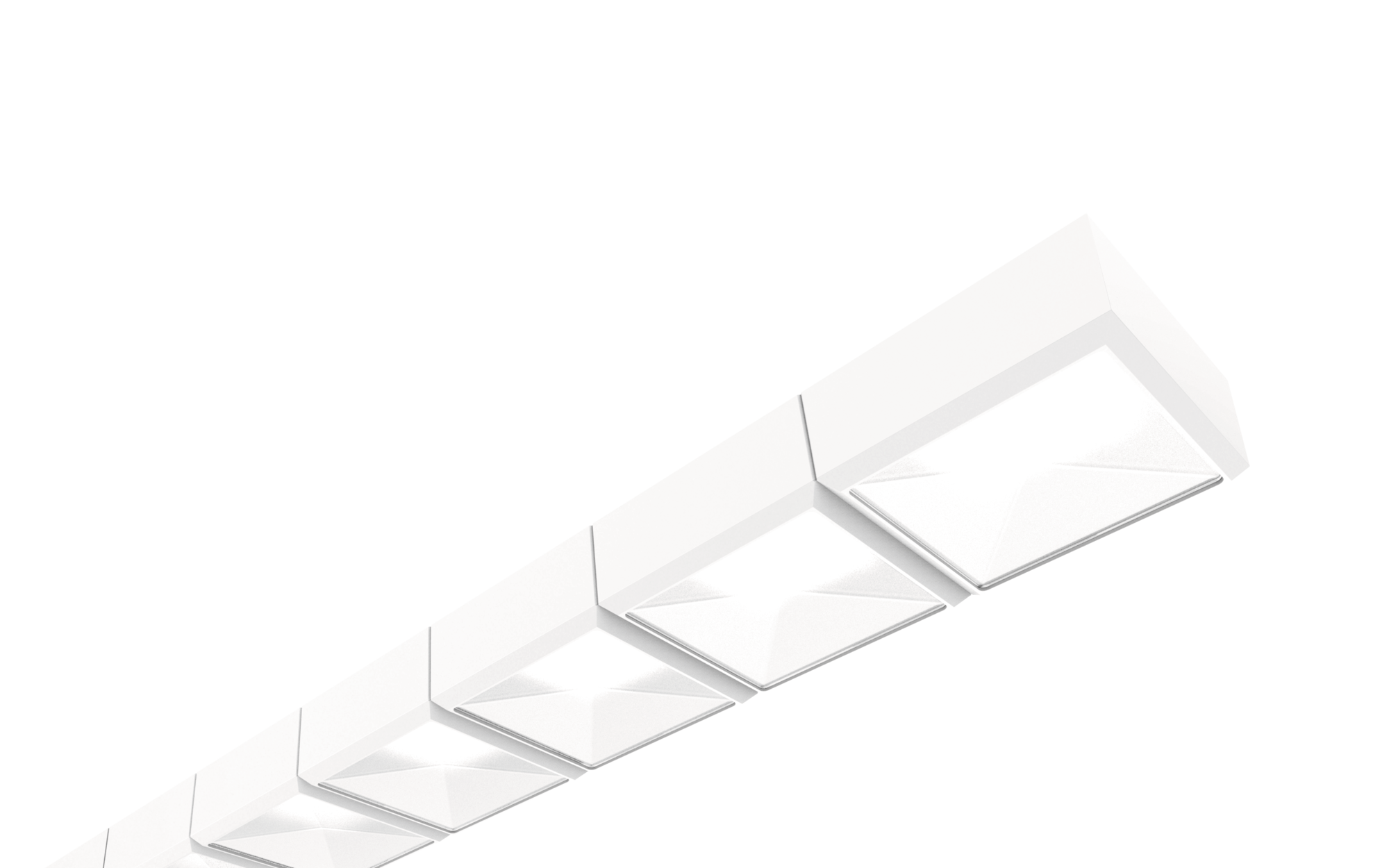

Scriptus 11, direkte/indirekte strålende, 3000..6500K, DALI DT8

Bestillingsnummer: 5MZ313D0TWB
Huske artikkelHuske artikkel

Varetekst kontorarmatur
Produktnavn Scriptus 11
Lyskilde LED
Anslått lysfluks 13880lm
Lysutbytte 126lm/W
Fargetemperatur 3000..6500K
Fargegjengivelse CRI > 80
Anslått effekt 110W
Levetid 50000 t (L85/B50) ved OT = 25°C
Kapslingsklasse IP20
Vekt 8,2kg

Scriptus 11, kontorarmatur, primært lystekn. deksel: linser, BAP65 (L= 3000cd/m²), lysutstråling: direkte/indirekte spredende, primær lyskarakteristikk: symmetrisk, monteringstype: nedhengt montering, LED, anslått lysfluks: 13.880lm, lysutbytte: 126lm/W, lysfarge: 8tw, fargetemperatur: 3000..6500K, forkoblingsenhet: DALI DT8, med klemme, 5-polet, strømtilkobling: 230V, AC, 50Hz, anslått effekt: 110W, LED, forkoblingsenhet: HF-DALI, armaturhus, armaturhus, fra aluminium, trafikkhvit (RAL 9016), lengde: 2.648mm, bredde: 114mm, høyde: 57mm, kapslingsgrad (totalt): IP20, beskyttelsesklasse (totalt): VK I (vernejording), kontrolltegn: CE, vernemerking: F, tillatt driftsomgivelsestemperatur: = +25°C, norm: EN 50419, EPBD ready: DALI 2 ECG, certified according to IEC62386, parts 251 (Luminaire Data), 252 (Energy Data), 253 (Diagnostics & Maintenance Data), pakningsenhet: 1 stykk

Downloads

Teknisk produktinformasjon
Data for applikasjonsprogrammer

Produktdetaljer

Hovedegenskaper

Produkttype kontorarmatur
Produktnavn Scriptus 11
Bestillingsnummer 5MZ313D0TWB

Komponenter 1

Lysteknikk
Deksel linser
Symmetri symmetrisk

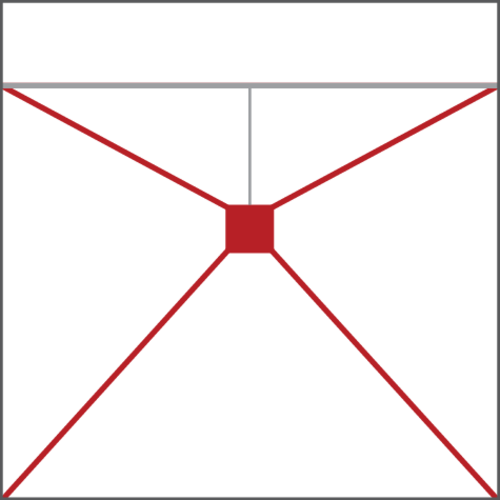

Lysutstråling direkte/indirekte strålende
UGR synsretning på langs av armaturen ≤ 19
UGR synsretning på tvers av armaturen ≤ 19

Bestykning
Lyskilde med LED
Anslått lysfluks 13880lm
Lysutbytte 126lm/W
Fargetemperatur 3000..6500K
Fargegjengivelsesindeks CRI > 80
Lysfarge 8tw
Anslått effekt 110W

Driftsapparat
Forkoblingsenhet HF-DALI
Styring mot DALI DT8

Komponenter 2

Bestykning
Lyskilde med LED

Driftsapparat
Forkoblingsenhet HF-DALI

Sertifikater, Standarder

Kapslingsklasse IP20
Isolasjonsklasse VK I (vernejording)
Vernemerking F
Temperaturområde (drift) ≤ +25°C
Norm EN 50419, EPBD ready: DALI 2 ECG, certified according to IEC62386, parts 251 (Luminaire Data), 252 (Energy Data), 253 (Diagnostics & Maintenance Data)
Testmerking, merking CE

Materiale, Farge

armaturhus aluminium, trafikkhvit (RAL 9016)
armaturhus aluminium, trafikkhvit (RAL 9016)
Deksel linser

Montasje

Montasjetype, montasjested nedhengt montering, på wire
Anordning enkeltanordning

Elektrisk tilkobling

Tilkobling klemme, 5-polet
Nominell spenning 230V, 230..240V, 50Hz, AC

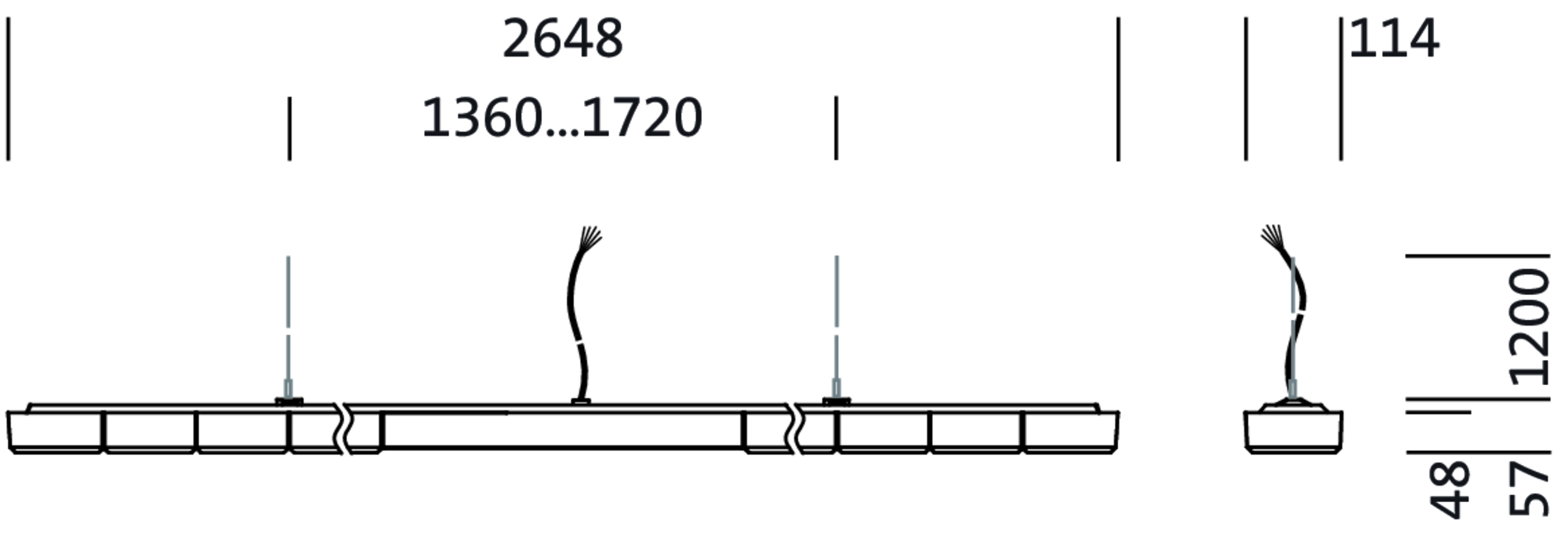

Dimensjoner, Vekt

Lengde 2648mm
Bredde 114mm
Høyde 57mm
Vekt 8,2kg

Levetid

Anslått levetid 50000 t (L85/B50) ved OT = 25°C

Produkttype
kontorarmatur

Produktnavn
Scriptus 11

Bestillingsnummer
5MZ313D0TWB

Lysteknikk

Deksel
linser

Symmetri
symmetrisk

Lysutstråling
direkte/indirekte strålende

UGR synsretning på langs av armaturen
≤ 19

UGR synsretning på tvers av armaturen
≤ 19

Bestykning

Lyskilde
med LED

Anslått lysfluks
13880lm

Lysutbytte
126lm/W

Fargetemperatur
3000..6500K

Fargegjengivelsesindeks
CRI > 80

Lysfarge
8tw

Anslått effekt
110W

Driftsapparat

Forkoblingsenhet
HF-DALI

Styring mot
DALI DT8

Bestykning

Lyskilde
med LED

Driftsapparat

Forkoblingsenhet
HF-DALI

Kapslingsklasse
IP20

Isolasjonsklasse
VK I (vernejording)

Vernemerking
F

Temperaturområde (drift)
≤ +25°C

Norm
EN 50419, EPBD ready: DALI 2 ECG, certified according to IEC62386, parts 251 (Luminaire Data), 252 (Energy Data), 253 (Diagnostics & Maintenance Data)

Testmerking, merking
CE

armaturhus
aluminium, trafikkhvit (RAL 9016)

armaturhus
aluminium, trafikkhvit (RAL 9016)

Deksel
linser

Montasjetype, montasjested
nedhengt montering, på wire

Anordning
enkeltanordning

Tilkobling
klemme, 5-polet

Nominell spenning
230V, 230..240V, 50Hz, AC

Lengde
2648mm

Bredde
114mm

Høyde
57mm

Vekt
8,2kg

Anslått levetid
50000 t (L85/B50) ved OT = 25°C

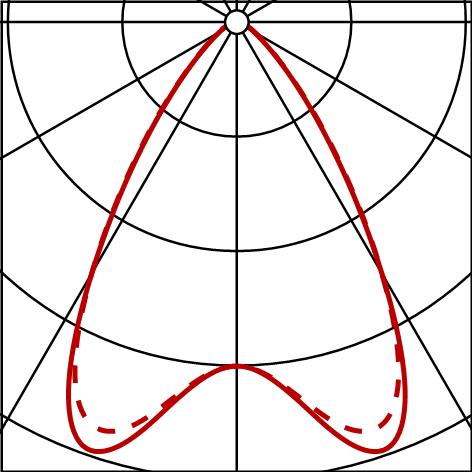

Fotometrisk rapport / planleggingsdata

Scriptus 11
kontorarmatur, trafikkhvit (RAL 9016), DALI DT8, 13880lm, 8tw, 2648x114mm, Tilkobling: klemme
Bestykning: LED 3000K / CRI >= 80, individual setting: only direct ratio, 6500K
Bestillingsnummer: 5MZ313D0TWB

Fotometrisk rapport (PDF)
Produktversjoner/tilbehør

Scriptus 11

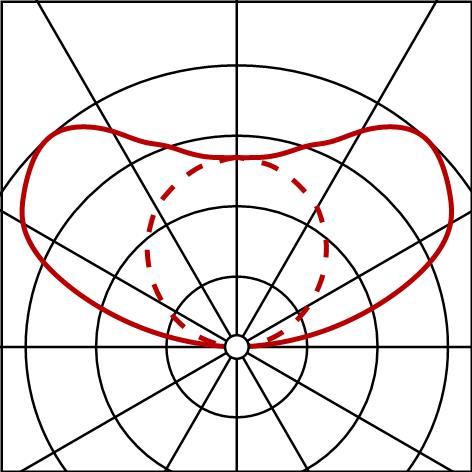

Bestykning: LED 3000K / CRI >= 80, individual setting: only indirect ratio, 3000K
Bestillingsnummer: 5MZ313D0TWB

Fotometrisk rapport (PDF)

Scriptus 11
Bestykning: LED 3000K / CRI >= 80, individual setting: only indirect ratio, 6500K
Bestillingsnummer: 5MZ313D0TWB

Fotometrisk rapport (PDF)

Scriptus 11
Bestykning: LED 3000K / CRI >= 80, individual setting: only direct ratio, 3000K
Bestillingsnummer: 5MZ313D0TWB

Fotometrisk rapport (PDF)

Scriptus 11
Bestykning: LED, individual setting: colour temperature 3000K
Bestillingsnummer: 5MZ313D0TWB

Relux (ROLF)
Dialux (ULD)

Scriptus 11
Bestykning: LED, individual setting: colour temperature 6500K
Bestillingsnummer: 5MZ313D0TWB

Relux (ROLF)
Dialux (ULD)
