5XA5275KF14H

Bestillingsnummer: 5XA5275KF14H
Huske artikkelHuske artikkel

Varetekst mastarmatur
Produktnavn City-Light Plus iQ
Lyskilde LED
Anslått lysfluks 1470lm
Lysutbytte 147lm/W
Fargetemperatur 4000K
Fargegjengivelse CRI > 70
Pnom 10W
Pnom slutt levetid 10,4W
Pred ved 50 % lysfluks 5,3W
Levetid 100000 t ved OT = 25°C
Kapslingsklasse IP65
Vekt 11,0kg

City-Light Plus iQ, mastarmatur, Modul 540 iQ-SR, primær lysstyring med 3-soners fasettreflektor, fra plast, sølvbelagt, blank, strukturert, primært lystekn. deksel: deksel, fra PMMA, klar, lysfordeling: S120011, strålevinkel primær: bredstrålende, lysutstråling: direkte spredende, primær lyskarakteristikk: asymmetrisk, monteringstype: toppdel, lyskilde: LED, rangerte verdier: 1.470lm | 10W | 147lm/W (start levetid); slutt levetid: 1.470lm | 10,4W; ved 50% lysfluks: 735lm | 5,3W | 138,7lm/W, fargetemperatur: 4000K, fargegjengivelse: CRI > 70, lysfarge: 740, lysinnstilling 1 (ytterligere lysinnstillinger mulig): 100% | 1.470lm | 10W | 147lm/W | 4.000K (start levetid); slutt levetid: 10,4W, forkoblingsenhet: iQ Street-Remote, styring: forhåndsinnstilling: logaritmisk dimmekarakteristikk, Street-Remote, Auto-Match, Temp-Guard, Lumen-Switch, Night-Set, Smart-Wire, Light-Fading, Desk-Remote (trådløs, spenningsfri avlesning og innstilling av iQ-funksjoner i verkstedet via applikasjonsoptimalisert NFC-funksjon/RFID-funksjon), optimert styring av lysflukskonstant (CLO 2.0), strømtilkobling: 220..240V, AC, 50/60Hz, støtspenningsfasthet: overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus), elektrisk tilkobling: klemme, 6-polet, maks. 2,5mm², massiv tråd, fin tråd, overdel armaturhus, fra polyester, glassfiberforsterket, lakkert, SITECO metallisk grå (DB 702S), diameter: 750mm, høyde: 590mm, for toppmål: d x l = 76 x 70mm (toppmontasje) | med reduseringsstykke (valgfritt tilbehør) 60 x 70mm, mast-toppmonteringselement, fra aluminium presstøpt, lakkert, SITECO metallisk grå (DB 702S), Modul 540 iQ-SR, trafikkhvit matt (RAL 9016), utstyr: standard, kapslingsgrad (totalt): IP65, beskyttelsesklasse (totalt): VK II (verneisolert), kontrolltegn: CE, ENEC, VDE, pakningsenhet: 1 stykk

Downloads

Teknisk produktinformasjon
Data for applikasjonsprogrammer

Produktdetaljer

Hovedegenskaper

Produkttype mastarmatur
Produktnavn City-Light Plus iQ
Bestillingsnummer 5XA5275KF14H

Lysteknikk

Lysstyring 3-soners fasettreflektor fra plast, sølvbelagt, blank
Deksel deksel, klar
Lysfordeling S120011
Strålevinkel bredstrålende
Symmetri asymmetrisk strålende
Lysutstråling direkte strålende

Bestykning

Lyskilde med LED
Rangerte verdier 1470lm | 10W | 147lm/W (start av levetid);
slutt av levetid: 1470lm | 10,4W;
ved 50% lysfluks: 735lm | 5,3W | 138,7lm/W
Fargetemperatur 4000K
Fargegjengivelsesindeks CRI > 70
Lysfarge 740
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (innledende)

Fabrikklysinnstillinger (LI)

start av levetid
LI 1: 100% | 1470lm | 10W | 147lm/W | 4000K
slutt av levetid
LI 1: 10,4W
ytterligere lysinnstillinger mulig

Driftsapparat

Forkoblingsenhet HF iQ
Styring mot iQ Street-Remote
Utstyr optimert styring av lysflukskonstant (CLO 2.0), Desk-Remote (trådløs, spenningsfri avlesning og innstilling av iQ-funksjoner i verkstedet via applikasjonsoptimalisert NFC-funksjon/RFID-funksjon), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, forhåndsinnstilling: logaritmisk dimmekarakteristikk

Sertifikater, Standarder

Kapslingsklasse IP65
Isolasjonsklasse VK II (verneisolert)
Testmerking, merking CE, ENEC, VDE

Materiale, Farge

overdel armaturhus polyester, glassfiberforsterket, lakkert, SITECO metallisk grå (DB 702S)
mast-toppmonteringselement aluminium presstøpt, lakkert, SITECO metallisk grå (DB 702S)
Modul 540 iQ-SR trafikkhvit matt (RAL 9016)
Deksel deksel fra PMMA

Montasje

Montasjetype, montasjested toppdel, på mast

Elektrisk tilkobling

Tilkobling klemme, 6-polet, maks. 2,5mm², massiv tråd, fin tråd
Nominell spenning 220..240V, 50/60Hz, AC
Støtspenningsfasthet overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus)

Dimensjoner, Vekt

Diameter 750mm
Høyde 590mm
Vekt 11,0kg
Masttopp for toppmål: d x l = 76 x 70mm (toppmontasje) | med reduseringsstykke (valgfritt tilbehør) 60 x 70mm

Lysemisjon

Lysemisjon < 3%

Levetid

Anslått levetid 100000 t ved OT = 25°C

Produkttype
mastarmatur

Produktnavn
City-Light Plus iQ

Bestillingsnummer
5XA5275KF14H

Lysstyring
3-soners fasettreflektor fra plast, sølvbelagt, blank

Deksel
deksel, klar

Lysfordeling
S120011

Strålevinkel
bredstrålende

Symmetri
asymmetrisk strålende

Lysutstråling
direkte strålende

Lyskilde
med LED

Rangerte verdier
1470lm | 10W | 147lm/W (start av levetid);
slutt av levetid: 1470lm | 10,4W;
ved 50% lysfluks: 735lm | 5,3W | 138,7lm/W

Fargetemperatur
4000K

Fargegjengivelsesindeks
CRI > 70

Lysfarge
740

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (innledende)

start av levetid

LI 1: 100% | 1470lm | 10W | 147lm/W | 4000K

slutt av levetid

LI 1: 10,4W


ytterligere lysinnstillinger mulig

Forkoblingsenhet
HF iQ

Styring mot
iQ Street-Remote

Utstyr
optimert styring av lysflukskonstant (CLO 2.0), Desk-Remote (trådløs, spenningsfri avlesning og innstilling av iQ-funksjoner i verkstedet via applikasjonsoptimalisert NFC-funksjon/RFID-funksjon), Light-Fading, Smart-Wire, Night-Set, Lumen-Switch, Temp-Guard, Auto-Match, Street-Remote, forhåndsinnstilling: logaritmisk dimmekarakteristikk

Kapslingsklasse
IP65

Isolasjonsklasse
VK II (verneisolert)

Testmerking, merking
CE, ENEC, VDE

overdel armaturhus
polyester, glassfiberforsterket, lakkert, SITECO metallisk grå (DB 702S)

mast-toppmonteringselement
aluminium presstøpt, lakkert, SITECO metallisk grå (DB 702S)

Modul 540 iQ-SR
trafikkhvit matt (RAL 9016)

Deksel
deksel fra PMMA

Montasjetype, montasjested
toppdel, på mast

Tilkobling
klemme, 6-polet, maks. 2,5mm², massiv tråd, fin tråd

Nominell spenning
220..240V, 50/60Hz, AC

Støtspenningsfasthet
overspenningsmotstand: 10kV (vanlig modus); 6kV (differensialmodus)

Diameter
750mm

Høyde
590mm

Vekt
11,0kg

Masttopp
for toppmål: d x l = 76 x 70mm (toppmontasje) | med reduseringsstykke (valgfritt tilbehør) 60 x 70mm

Lysemisjon
< 3%

Anslått levetid
100000 t ved OT = 25°C

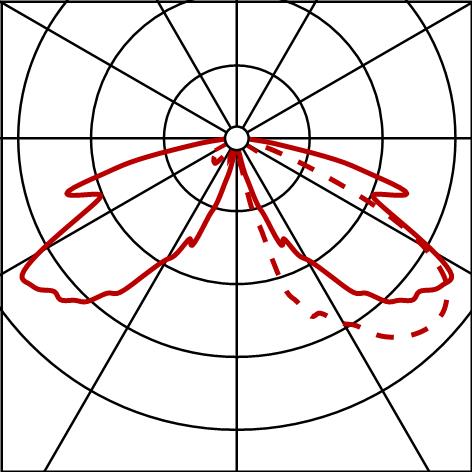

Fotometrisk rapport / planleggingsdata

CL-PliQ
S120011,1470lm740,SR
Bestykning: LED 4000K / CRI >= 70
Bestillingsnummer: 5XA5275KF14H

Fotometrisk rapport (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
Produktversjoner/tilbehør

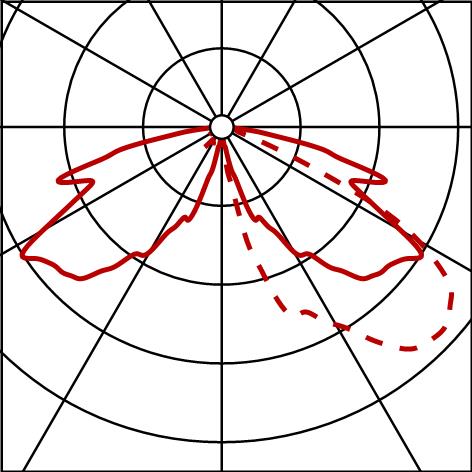

CL-PliQ
Bestykning: LED 4000K / CRI >= 70
Bestillingsnummer: 5XA5275KF14H

avskjerming
Bestillingsnummer: 5XA54000XBL

Fotometrisk rapport (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES

CL-PliQ
Bestykning: LED 4000K / CRI >= 70
Bestillingsnummer: 5XA5275KF14H

avskjerming
Bestillingsnummer: 5XA54000XBXL

Fotometrisk rapport (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES

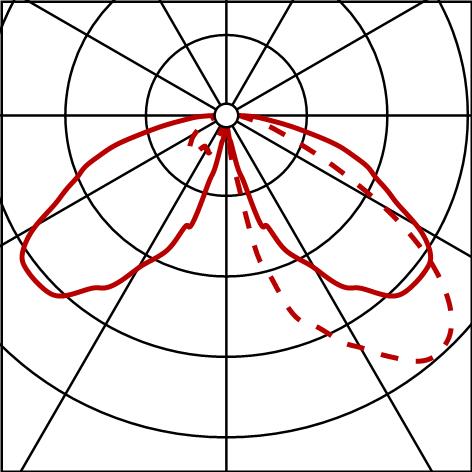

CL-PliQ
Bestykning: LED 4000K / CRI >= 70
Bestillingsnummer: 5XA5275KF14H

spreader-element
Bestillingsnummer: 5XA54000XS

Fotometrisk rapport (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES

CL-PliQ
Bestykning: LED 4000K / CRI >= 70
Bestillingsnummer: 5XA5275KF14H

spreader-element
Bestillingsnummer: 5XA54000XSA

Fotometrisk rapport (PDF)
Relux (ROLF)
Dialux (ULD)
EULUMDAT (LDT)
IES
