Ordercode: 5XA2482K1B08A4
Remember productRemember product

Opis svetilka za kandelaber
Ime izdelka DL® 50 mini
Sijalke LED
Nazivni svetlobni tok 7310lm
Svetlobni izkoristek 137lm/W
Barvna temperatura 4000K
Barvni videz CRI > 70
Pnom začetek obratovalne dobe 53
Pnom konec obratovalne dobe 55
Pred pri 50% svetlobni tok 25
Servisna življenjska doba 100000h (L96/B10) pri AT = 25°C
Zaščitna stopnja IP66
Odpornost na udarce IK08
Masa 10,5kg

DL® 50 mini, svetilka za kandelaber, primarno usmerjanje svetlobe 3-pasovni fasetni reflektor, material: umetna masa, prevlečena s srebrom, visok sijaj, primarni svetlobnotehnični pokrov: pokrov, material: varnostno kaljeno steklo (ESG), prozoren material, delno natisnjeno s postopkom sitotiska, porazdelitev svetilnosti: ST1.2a, izstop svetlobe: direktno sevajoče, primarna svetlobna karakteristika: asimetrično, način montaže: nastavek, nastavek, LED, High Power LED, nazivni svetlobni tok: 7.310lm, svetlobni izkoristek: 137lm/W, barva svetlobe: 740, barvna temperatura: 4000K, predstikalna naprava: EVG Plus, upravljanje: fleksibilno parametriranje svetlobnega toka, časovno-odvisno upravljanje svetlobnega toka, nadzor in zagotavljanje konstantnega svetlobnega toka, digitalni komunikacijski vmesnik, redukcija moči, elektronska redukcija moči, priklop na omrežje: 220..240V, AC, 50/60Hz, priključni vod v naprej montirano, dolžina kabla: 8,5m, začetek obratovalne dobe: 53W, konec obratovalne dobe: 55W, redukcija: 25W, ohišje svetilke, material: aluminij tlačno ulito, prašno premazano, v Siteco® kovinsko sivi barvi (DB 702S), nastavljiv nagibni kot: 0°, 5°, 10° (direktni natik) | 0°, -5°, -10°, -15° (pritrditev s strani), prosimo, naročite element po zgornjem ali stranskem vhodu posebej, premer: 500mm, višina: 115mm, za direktnim natikom na kandelaber: za nastavek d x l = 76 x 100 mm; z reduktorjem (dodatna oprema) 60 x 100 mm | za direktnim natikom s strani: za nastavek d x l = 60 x 100 mm; z reduktorjem (dodatna oprema) 42 x 100 mm, zaščitna stopnja (celota): IP66, zaščitni razred (celota): zaščitni razred II (RII - zaščitno izoliranje), certifikacijski znak: CE, ENEC, VDE, odpornost na udarce: IK08, dopustna delovna temperatura okolice: -25..+25°C, osvetljevanje cest in trgov skladno s standardi, enota pakiranja: 1 kos

Downloads

Technical product information
Data for application programs

Product details

Osnovni podatki

Vrsta izdelka svetilka za kandelaber
Ime izdelka DL® 50 mini
Oznaka za naročilo 5XA2482K1B08A4

Svetlobna tehnika

Usmerjanje svetlobe 3-pasovni fasetni reflektor material: umetna masa, prevlečena s srebrom, visok sijaj
Pokrov pokrov, prozoren material, delno natisnjeno s postopkom sitotiska
Porazdelitev svetilnosti ST1.2a
Kot sevanja široka porazdelitev
Simetrija asimetrična porazdelitev
Izstop svetlobe direktna porazdelitev

Sijalke

Sijalke v kompletu: High Power LED, LED
Nazivni svetlobni tok 7310lm
Svetlobni izkoristek 137lm/W
Barvna temperatura 4000K
Indeks barvnega videza CRI > 70
Barva svetlobe 740
SDCM (Standard Deviation of Colour Matching) MacAdam ≤ 5 SDCM (začetno)
Nazivna moč ob začetku življenjska doba 53
Nazivna moč ob koncu življenja 55
Nazivna moč pri 50% svetlobnem toku 25
Dodatek potrebno je 2x SDI ožičenje

Obratovalna naprava

Predstikalna naprava EVG Plus
Nadzor Plus
Oprema redukcija moči, digitalni komunikacijski vmesnik, nadzor in zagotavljanje konstantnega svetlobnega toka, časovno-odvisno upravljanje svetlobnega toka, fleksibilno parametriranje svetlobnega toka
Tip vezja elektronska redukcija moči

Potrdila, standardi

Zaščitna stopnja IP66
Zaščitni razred zaščitni razred II (RII - zaščitno izoliranje)
Odpornost na udarce IK08
Temperaturno območje (delovanje) -25..+25°C
Dodatek osvetljevanje cest in trgov skladno s standardi
Certifikacijski znak, etiketiranje CE, ENEC, VDE

Material, Barva

ohišje svetilke aluminij tlačno ulito, prašno premazano, v Siteco® kovinsko sivi barvi (DB 702S), nastavljiv nagibni kot: 0°, 5°, 10° (direktni natik) | 0°, -5°, -10°, -15° (pritrditev s strani), prosimo, naročite element po zgornjem ali stranskem vhodu posebej
Specifikacija barve v Siteco® kovinsko sivi barvi (DB 702S)
Pokrov pokrov material: varnostno kaljeno steklo (ESG)

Montaža

Način montaže, mesto montaže nastavek, nastavek, na kandelabru

Električni priklop

Nazivna napetost 220..240V, 50/60Hz, AC
Prebojna trdnost 6kV 1,2/50µs
Priključni vod v naprej montirano, L= 8,5m

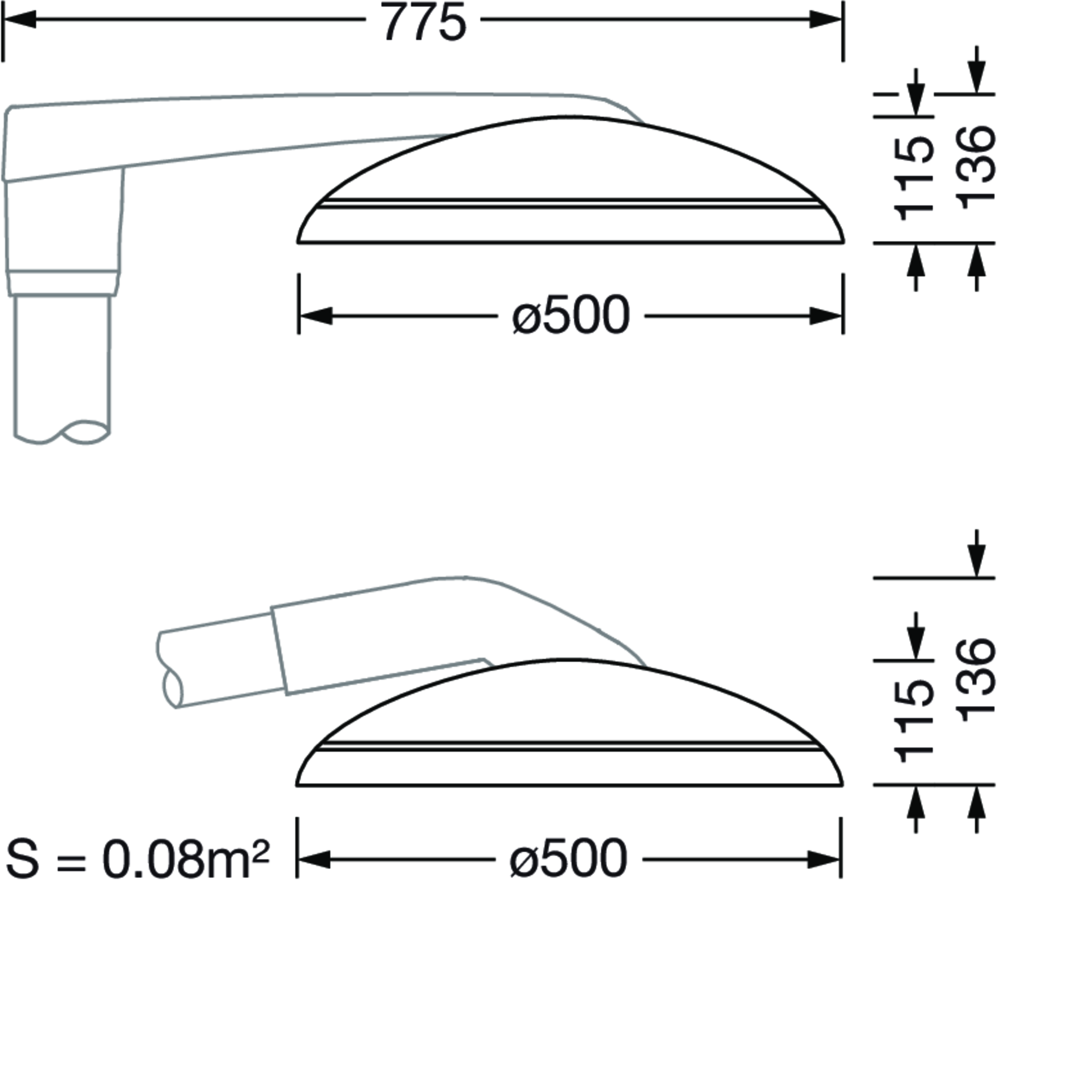

Mere, Masa

Premer 500mm
Višina 115mm
Masa 10,5kg
Premer nastavka za direktnim natikom na kandelaber: za nastavek d x l = 76 x 100 mm; z reduktorjem (dodatna oprema) 60 x 100 mm | za direktnim natikom s strani: za nastavek d x l = 60 x 100 mm; z reduktorjem (dodatna oprema) 42 x 100 mm

Svetlobna emisija

Svetlobna emisija 0% pri 0° nagibu

Servisna življenjska doba

Nazivna servisna življenjska doba 100000h (L96/B10) pri AT = 25°C

Vrsta izdelka
svetilka za kandelaber

Ime izdelka
DL® 50 mini

Oznaka za naročilo
5XA2482K1B08A4

Usmerjanje svetlobe
3-pasovni fasetni reflektor material: umetna masa, prevlečena s srebrom, visok sijaj

Pokrov
pokrov, prozoren material, delno natisnjeno s postopkom sitotiska

Porazdelitev svetilnosti
ST1.2a

Kot sevanja
široka porazdelitev

Simetrija
asimetrična porazdelitev

Izstop svetlobe
direktna porazdelitev

Sijalke
v kompletu: High Power LED, LED

Nazivni svetlobni tok
7310lm

Svetlobni izkoristek
137lm/W

Barvna temperatura
4000K

Indeks barvnega videza
CRI > 70

Barva svetlobe
740

SDCM (Standard Deviation of Colour Matching)
MacAdam ≤ 5 SDCM (začetno)

Nazivna moč ob začetku življenjska doba
53

Nazivna moč ob koncu življenja
55

Nazivna moč pri 50% svetlobnem toku
25

Dodatek
potrebno je 2x SDI ožičenje

Predstikalna naprava
EVG Plus

Nadzor
Plus

Oprema
redukcija moči, digitalni komunikacijski vmesnik, nadzor in zagotavljanje konstantnega svetlobnega toka, časovno-odvisno upravljanje svetlobnega toka, fleksibilno parametriranje svetlobnega toka

Tip vezja
elektronska redukcija moči

Zaščitna stopnja
IP66

Zaščitni razred
zaščitni razred II (RII - zaščitno izoliranje)

Odpornost na udarce
IK08

Temperaturno območje (delovanje)
-25..+25°C

Dodatek
osvetljevanje cest in trgov skladno s standardi

Certifikacijski znak, etiketiranje
CE, ENEC, VDE

ohišje svetilke
aluminij tlačno ulito, prašno premazano, v Siteco® kovinsko sivi barvi (DB 702S), nastavljiv nagibni kot: 0°, 5°, 10° (direktni natik) | 0°, -5°, -10°, -15° (pritrditev s strani), prosimo, naročite element po zgornjem ali stranskem vhodu posebej

Specifikacija barve
v Siteco® kovinsko sivi barvi (DB 702S)

Pokrov
pokrov material: varnostno kaljeno steklo (ESG)

Način montaže, mesto montaže
nastavek, nastavek, na kandelabru

Nazivna napetost
220..240V, 50/60Hz, AC

Prebojna trdnost
6kV 1,2/50µs

Priključni vod
v naprej montirano, L= 8,5m

Premer
500mm

Višina
115mm

Masa
10,5kg

Premer nastavka
za direktnim natikom na kandelaber: za nastavek d x l = 76 x 100 mm; z reduktorjem (dodatna oprema) 60 x 100 mm | za direktnim natikom s strani: za nastavek d x l = 60 x 100 mm; z reduktorjem (dodatna oprema) 42 x 100 mm

Svetlobna emisija
0% pri 0° nagibu

Nazivna servisna življenjska doba
100000h (L96/B10) pri AT = 25°C
